Kenwood TK-450S Инструкция по эксплуатации онлайн

KENWOOD TK 450 S (3178)

1. Подготовка к работе.

Установка и зарядка аккумулятора.

Аккумуляторы, поставляемые в комплекте, имеют минимальный заряд или полностью разряжены(это

связано со сроками поставки от производителя до покупателя, иногда период может составлять около двух

месяцев).для заряда аккумулятора необходимо установить его в поставляемое в комплекте зарядное

устройство. Время первой непрерывной зарядки аккумулятора составляет 10 часов.

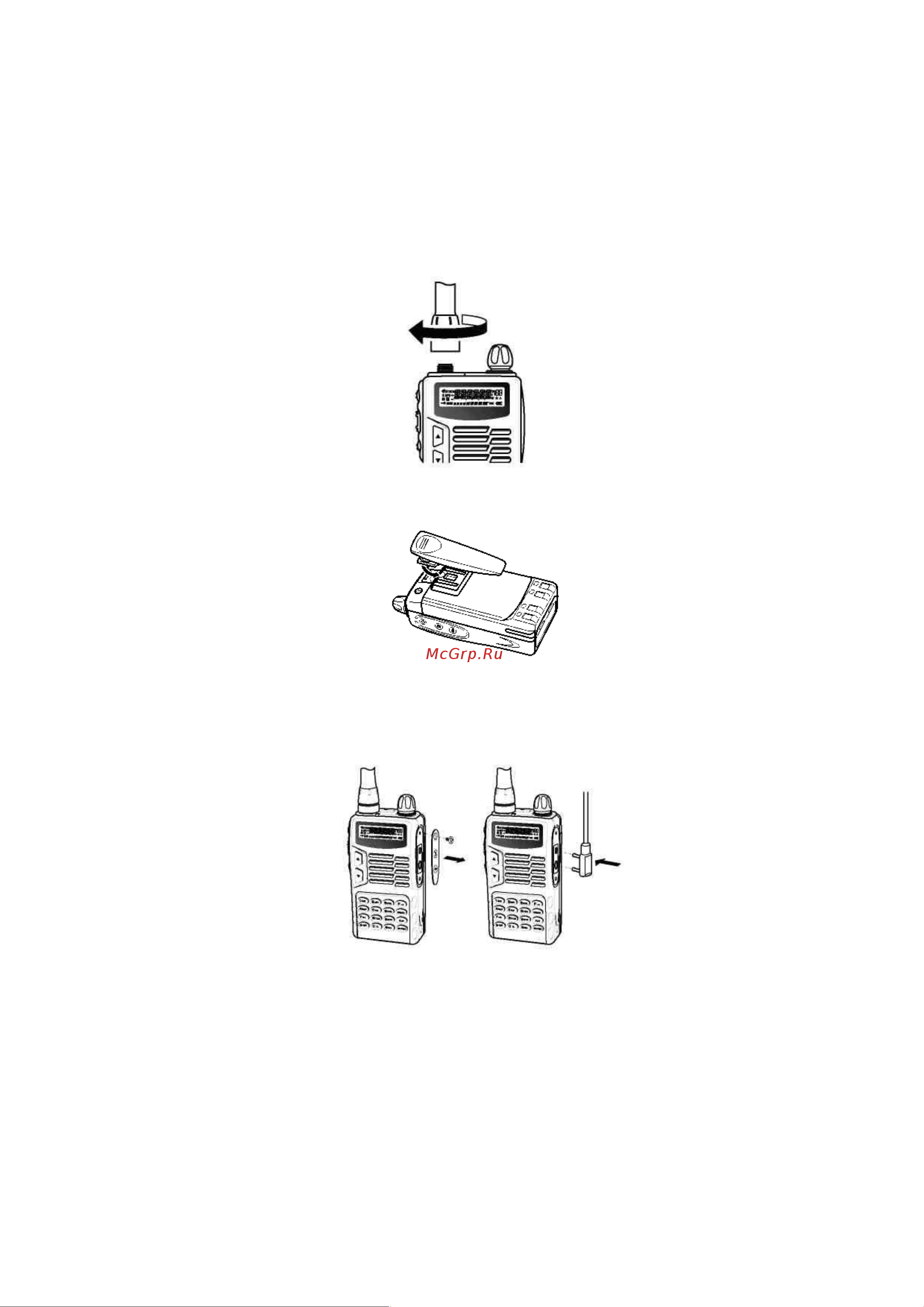

Установка антенны.

Подсоедините поставляемую в комплекте антенну к разъёму в верхней части радиостанции, запрещается

использование антенн не согласованных по КСВ.

Установка клипсы поясного крепления.

Установите клипсу поясного крепления на аккумулятор, как показано на рисунке.

Установка гарнитуры или тангенты (поставляются отдельно).

Гарнитура или тангента подключаются к разъёмам с правой стороны радиостанции. Внимание:

подключение и отключение гарнитуры или тангенты производится только при выключенном питании

радиостанции (аккумулятор отсоединять не нужно).

2. Органы управления.

1. Регулятор включения/выключения радиостанции и регулировка уровня громкости.

2. Антенна.

3. ЖКИ дисплей.

4. Динамик.

5. Микрофон.

6. Индикатор.

7. Кнопка вверх.

8. Кнопка вниз.

9. Клавиатура.

10. Место крепления кистевого ремня.

11. Защёлка фиксатора аккумулятора.

12. Клипса поясного крепления.

13. Аккумулятор.
