• Настенный блок • R22 • FT(Y)2260J/G/A
• Серия SPLIT — Sky Air • Внутренние блоки 17
1
3

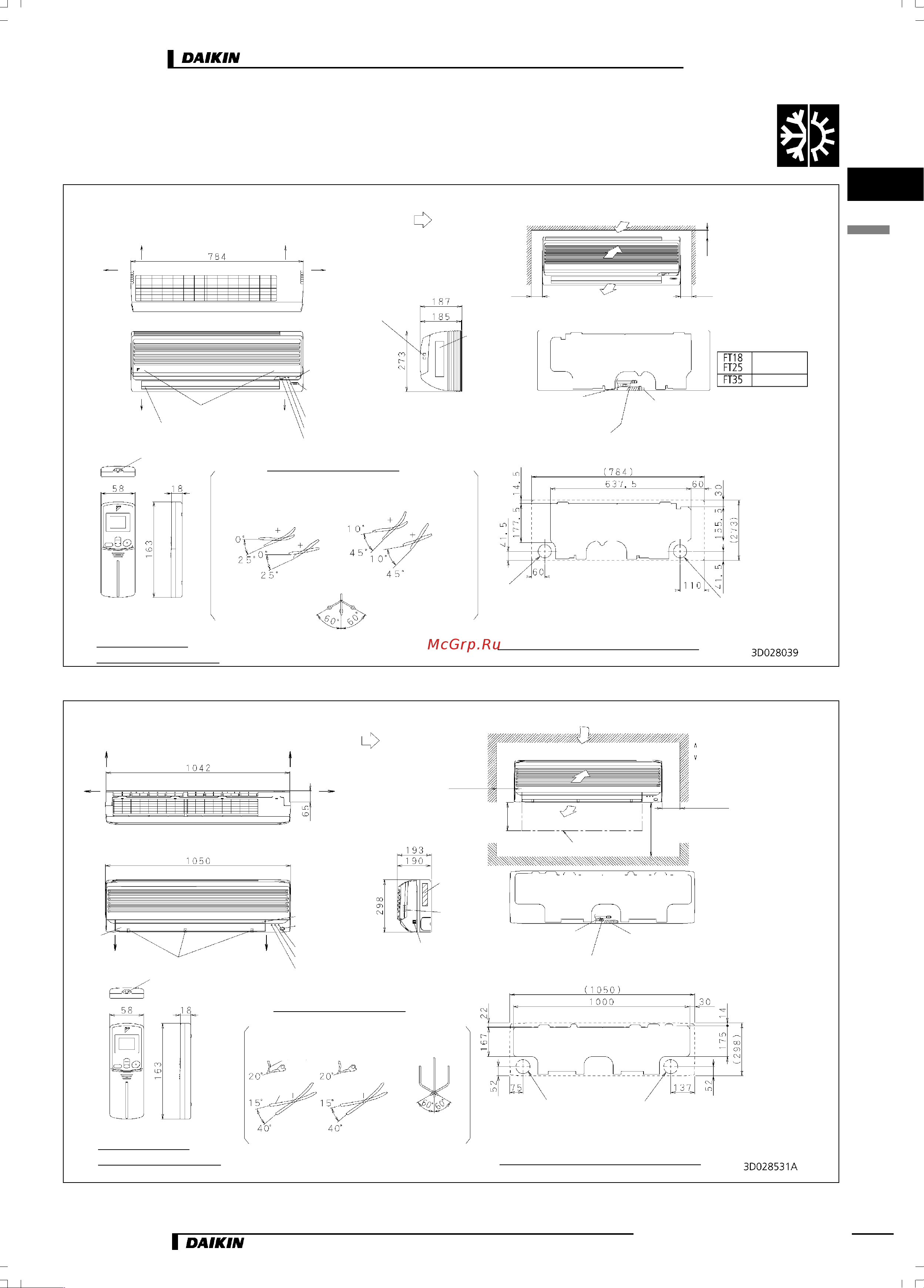

3 Габаритные и установочные чертежи
Стрелка (→) указывает направление трубопровода
Слева
Сзади
Справа
Для потока воздуха
(внутри помещения)
необходимы зазоры (для
эксплуатации и
обслуживания)
Единица измерения (мм)
Не менее 50
(пространство для
работы блока)
Не менее 50
(пространство для технического
обслуживания)
Не менее 50
(пространство для
технического
обслуживания)
Клеммная колодка с клеммой
заземления
(включая монтажную
пластину)
Примечание:
Трубы газообразного хладагента
∅9,5 CuT
∅12,7 CuT
Снизу
Шильдик
Заслонки
Винты крепления передней решетки
Приемник сигналов
Термистор температуры
воздуха в помещении
Труба газообразного хладагента — см. примечание
(длина трубы за пределами блока примерно 300)
Дренажный шланг (внутренний диаметр 14,
наружный диаметр 18)
Лампа индикации таймера
Лампа индикации работы
Кнопка Вкл./Выкл.
Труба жидкого хладагента (теплоизолированная медная трубка ∅6,4)
(длина трубы за пределами блока примерно 350)
(Длина шланга за пределами
блока примерно 410)
Излучатель сигнала
Углы отклонения направляющих лопаток
Вверх/вниз (автоматически)
Охлаждение Осушка
Продувка
Вправо/влево (вручную)
Инфракрасный пульт
дистанционного управления
Отверстие в стене для внутренней
трубной обвязки ∅65
Отверстие в стене ∅65
Стандартное расположение отверстий в стене
FT2535J
Стрелка (→) указывает направление трубопровода
Слева
Сзади
Справа
Для потока воздуха (внутри
помещения) необходимы
зазоры (для эксплуатации и
обслуживания)
Единица измерения (мм)
Не менее 50
(пространство для работы
блока)
Не менее 50
(пространство для технического
обслуживания)
Не менее 50
(пространство для
технического
обслуживания)
Термистор температуры
воздуха в помещении
(включая монтажную
пластину)
Не менее 1800 (для обеспечения безопасности)
Заслонка
Шильдик
Снизу
Винты крепления передней решетки
Дренажный шланг (внутренний диаметр 14, наружный
диаметр 18)
Диффузор
Приемник сигналов и
Кнопка Вкл./Выкл.
Сигнальная лампа
загрязненности фильтра
Лампа индикации таймера
Лампа индикации работы
Т
руба газообразного хладагента (теплоизолированная медная
трубка ∅15,9) (длина трубы за пределами блока примерно 400)
(Длина шланга за пределами
блока примерно 490)
Излучатель сигнала
Углы отклонения направляющих лопаток
Вверх/вниз (автоматически)
Охлаждение Осушка
Вправо/влево
(вручную)
Заслонка
Отверстие в стене для внутренней
трубной обвязки ∅80
Отверстие в стене ∅80
Стандартное расположение отверстий в стене
Сзади
Пространство для снятия
фильтров очистки воздуха
Не менее 100
Клеммная колодка
с клеммой
заземления
Снизу
Диффузор
Труба жидкого хладагента (теплоизолированная
медная трубка ∅6,4) (длина трубы за пределами
блока примерно 450)
Инфракрасный пульт
дистанционного управления
FT4560GA
