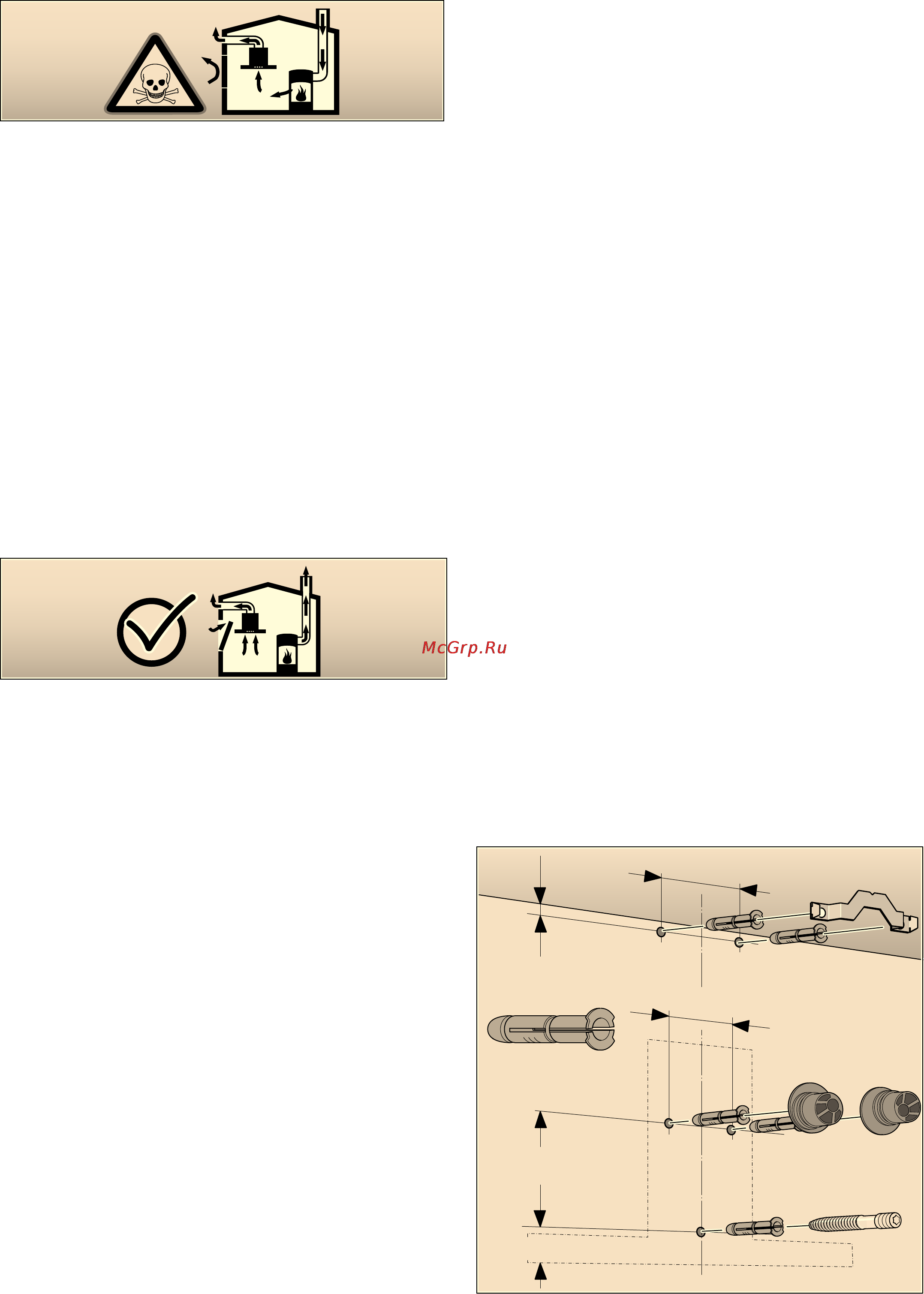

Уствновки с открытым пламенем, зависящие от воздуха в
помещении (например: нагревательные приборы на газе,
солярке, дровах или другие нагревательные приборы на угле,
поточные нагреватели, водоподогреватели), потребляют воздух
для горения из помещения установки и отводят отработанный
воздух через систему выпуска (например, камин) наружу.
В соединении с подключенным вытяжным колпаком воздух
вытягивается из
кухни и соседних помещений – без
достаточной приточной вентиляции при этом возникает
разрежение. Ядовитые газы из камина или вытяжной шахты
снова затягиваются в жилые помещения.
■ Поэтому необходимо всегда обеспечивать достаточную
приточную вентиялцию.
■ Использование только лишь дымохода не гарантирует
соблюдение предельных значений.
Безопасная эксплуатация возможна лишь при условии, что в
помещении, где находится прибор с открытым пламенем,
давление опускается не ниже предельного значения 4 Па (0,04
мбар). Это может быть обеспечено при наличии
незапирающихся проемов (например, дверей, окон) в
соединении с дымоходами или другими техническими мерами
,
благодаря которым требуемый воздух может подаваться к
месту горения.
В любом случае, обращайтесь к специалисту по пожарной
безопасности, который может оценить общее состоянии
вентиляции в доме и предложить Вам подходящее техническое
решение.
Если вытяжной колпак используется только в режиме
циркуляции воздуха, возможна эксплуатация без ограничений.
m Опасность возникновения пожара!
из-за разлетающихся искр. Прибор можно устанавливать
над очагом для сжигания твердого топлива (напр., дрова
или уголь) только в том случае, если очаг снабжен цельным
несъемным покрытием.
При установке обязательно соблюдайте соответствующие
действительные строительные нормы и предписания местных
предприятий по электро- и газоснабжению.
m Опасность поражения электрическим током!
из-за повреждения сетевого шнура. Сетевой шнур нельзя
сгибать и зажимать при установке.
m Опасность травм!
Cо стороны острых кромок при установке. При установке
прибора всегда надевайте защитные перчатки.
m Опасность получения травм!
из-за упавшего прибора. Монтируйте прочно все стопорные
винты и предохранительные колпачки.
Размеры трубы
Указание: В случае рекламаций, относящихся к прокладке
трубы, изготовитель прибора не несет ответственность по
гарантии.
■ Прибор достигает своей оптимальной мощности при
использовании короткой и прямолинейной трубы вытяжной
вентиляцпии максимального диаметра.
■ В результате использования длинной вытяжной трубы с
неровной поверхностью, множеством изгибов, или с
диаметром менее 150 мм, не обеспечивается оптимальная
производительность вытяжки и повышается уровень шума
вентиляции.
■ Трубы или шланги, используемые для прокладки
внетиляционных каналов, должны быть изготовлены из
негорючего материала.
Круглые трубы
Рекомендуемый внутренний диаметр трубы 150 мм, однако не
менее 120 мм.
Плоские каналы
Внутренее сечение канала должно соответствовать
рекомендуемому диаметру круглой трубы.
при Ø 150 мм прибл. 177 см
2
при Ø 120 мм прибл. 113 см
2
■ Плоские каналы не должны иметь острых сгибов.
■ Для труб другого диаметра необходимо использовать
уплотнительные ленты.
Проверка стены
■ Стена должна быть ровной, вертикальной и обладать
достаточной прочностью.
■ Глубина высверленных отверстий должна соответствовать
длине винтов. Дюбели должны обеспечивать надежную
фиксацию.
■ Входящие в комплект поставки винты и дюбели рассчитаны
на массивную кирпичную кладку. Для стен другой
конструкции (напр., из гипсокартона, пористого бетона,
кирпича из поротона) необходимо использовать
соответственно другие, подходящие средства крепления.
■ Макс. вес вытяжки – 40 кг.
Подготовка монтажа
1. Начертите на стене вертикальную осевую линию от потолка
до нижнего края вытяжки.
2. Обозначьте на стене точки для крепления винтов и контур
участка подвешивания вытяжки.
3. Просверлите 5 отверстий Ø 8 мм и глубиной 80 мм для
креплений и вдавите дюбели заподлицо со стеной.
[
PP
PP
PP
PP
PP
