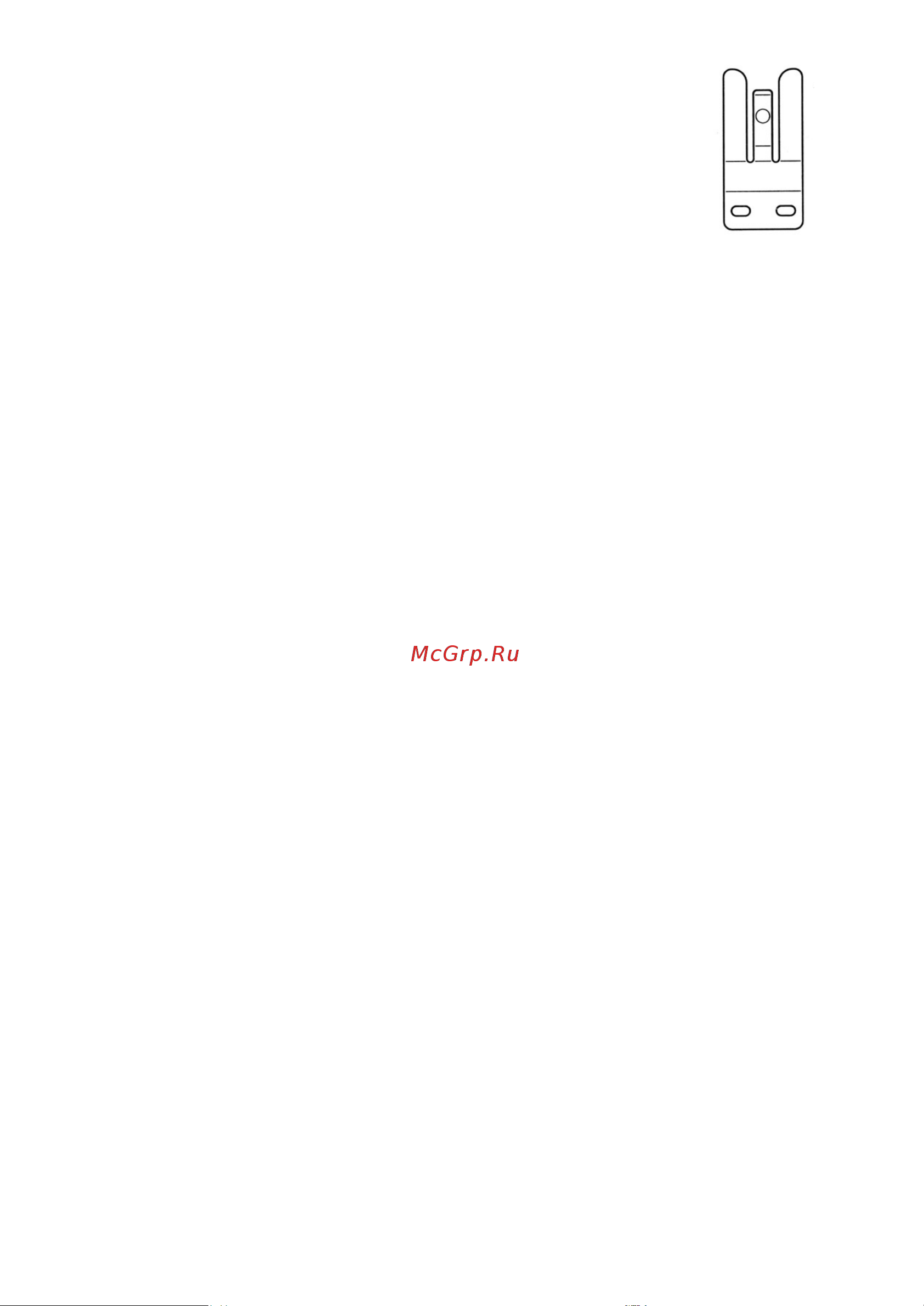

УСТАНОВКА ДЕРЖАТЕЛЯ МИКРОФОНА.

Рядом с радиостанцией на приборной панели автомобиля

просверлите два отверстия для установки кронштейна-держателя

микрофона.

Закрепите держатель двумя винтами-саморезами 10 мм из комплекта

к радиостанции.

ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ДИНАМИКА

(в комплект поставки не входит)

На задней стенке радиостанции имеется гнездо для подключения внешнего динамика

"EXT-SP”. Вставьте в нее штекер от внешнего динамика. При этом встроенный

динамик отключается.

ПОДКЛЮЧЕНИЕ ПИТАНИ.

Этап 1. Отсоедините кабели питания от клемм аккумулятора во избежание короткого

замыкания, которое может произойти при подключении питания радиостанции.

Этап 2. Надежно подсоедините черный “отрицательный” провод от радиостанции

непосредственно к кузову автомобиля. Для наилучшей работы радиостанции требуется

надежный контакт с металлом кузова.

Этап 3. Подсоедините красный “положительный” провод от радиостанции с

встроенным держателем предохранителя к блоку предохранителей (“прикуривателю”

или напрямую к положительной клемме аккумулятора). Обычно наиболее удобной

точкой для подключения радиостанции считается блок предохранителей. Можно

подключить кабель питания к контактам замка зажигания, в этом случае радиостанция

будет выключаться автоматически при выключении зажигания, что предотвратит

случайный разряд аккумулятора.

Этап 4. Восстановите подсоединение кабелей питания к клеммам аккумулятора.

Подсоедините штекер шнура питания к разъему кабеля радиостанции.

5. УСТАНОВКА И НАСТРОЙКА АВТОМОБИЛЬНОЙ АНТЕННЫ

В Си-Би диапазоне наибольшее распространение получили антенны с вертикальной

поляризацией. Это связано с тем, что на автомобиле сложно разместить эффективную

антенну с горизонтальной поляризацией, а Си-Би связь в основном применяется для

мобильных объектов. Из этих же соображений применяются антенны с круговой

диаграммой направленности типа “GP” (Ground Plane).

В общем случае имеются два типа антенн для мобильных Си-Би радиостанций -

полноразмерный штырь длиной 1/4 волны (2,75 м) и укороченная согласованная

штыревая антенна (от 0,5 до 1,9 м). Из-за большой длины полноразмерных антенн на

автомобилях применяются, в основном, укороченные антенны длиной не менее 1,2 м, в

различных конструктивных исполнениях с креплением через отверстие в крыше, на

кронштейне за отбортовку водостока или на магнитном основании (см. рис. 3).
