15

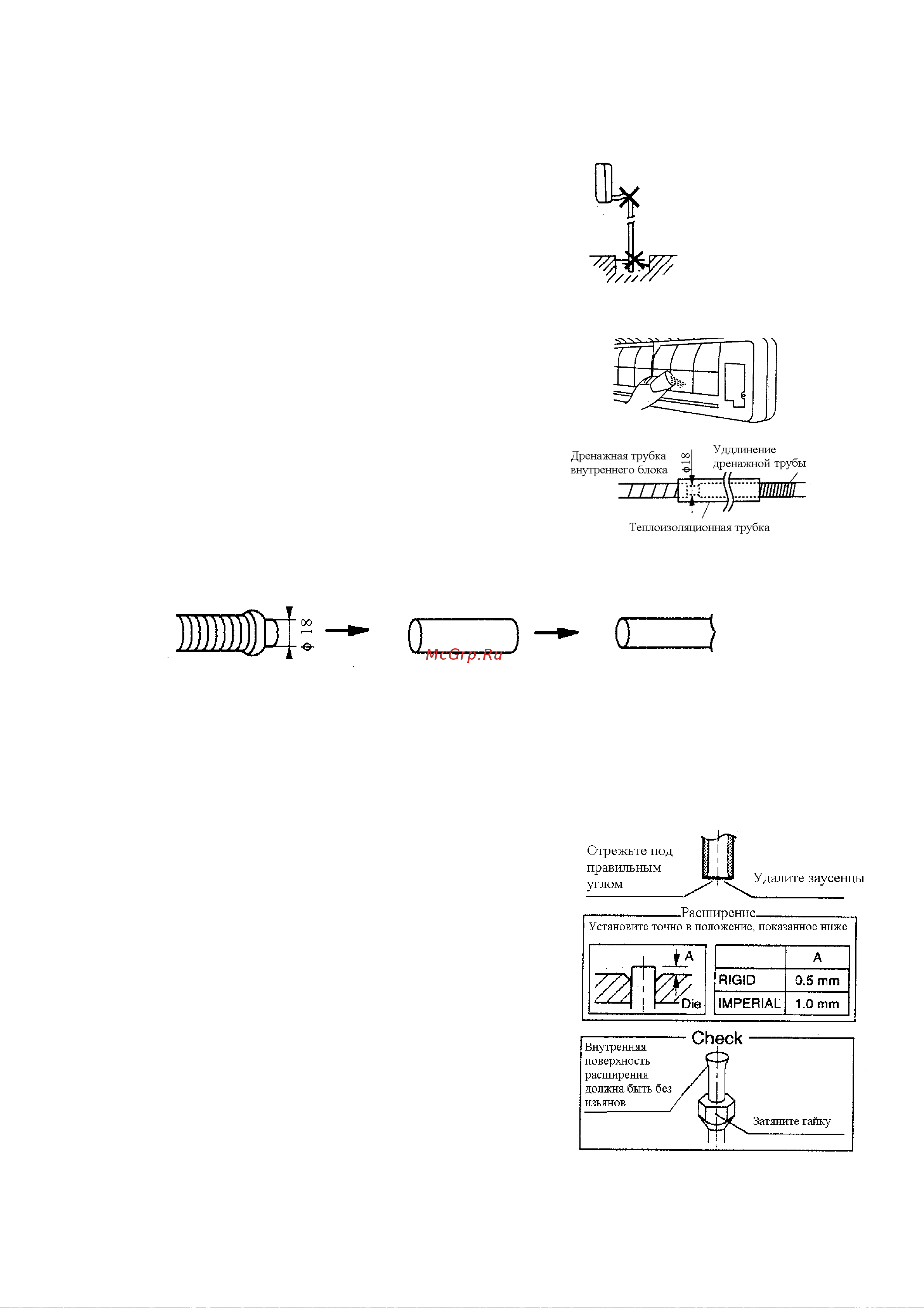

ПОДСОЕДИНЕНИЕ ДРЕНАЖНОГО ТРУБОПРОВОДА
.
•
Дренажная тр убка должна быть наклонена
вниз по направлению к внешней стороне
стены.
•
Никогда не опускайте конец дренажной
трубки в воду.
•
Выньте воздушные фильтры и налейте немного
воды в дренажный поддон и убедитесь в том,
что она свободно вытекает.
•
Удлинение дренажного трубопровода с
помощью теплоизоляционной трубки.
•
Удлинение
дренажного трубопровода с помощью полихлорвиниловая трубка
дренажная труба, подк лючаемая к
внутреннему блоку
Гибкая вставка, д иаметром
13 см.
жесткая полихлорвиниловая
трубка, диаметром 13 см.
МОНТАЖ НАРУЖНОГО БЛОКА
РАСШИРЕНИЕ КОНЦОВ ТРУБОПРОВОДОВ
1)
Отрежьте концы трубопроводов специальными
ножницами.
2)
Удалите заусенцы напильником так, чтобы
ничего не попало в трубопровод.
3)
Наденьте расширяющуюся гайку на
трубопровод.
4)
Расширьте трубопровод.
5)
Проверьте правильность расширения.
Внимание!
Неправильное расширение трубопровода может
вызвать утечку газа.
