Daikin FTX35HV1NB [13/18] Монтаж электропроводки

•

Протянув дренажный трубопровод и трубопровод с хладагентом через

отверстие в стене, навесьте вн утренний блок на крюки монтажной панели,

используя отметку

∆

на верхней поверхности блока.

•

Вытяните межблочные провода.

•

Снимите крышку на нижней поверхности блока для доступа к месту прохода

трубопроводов.

•

Оберните изоляционной лентой вместе дренажный трубопровод и трубопровод

с хладагентом.

•

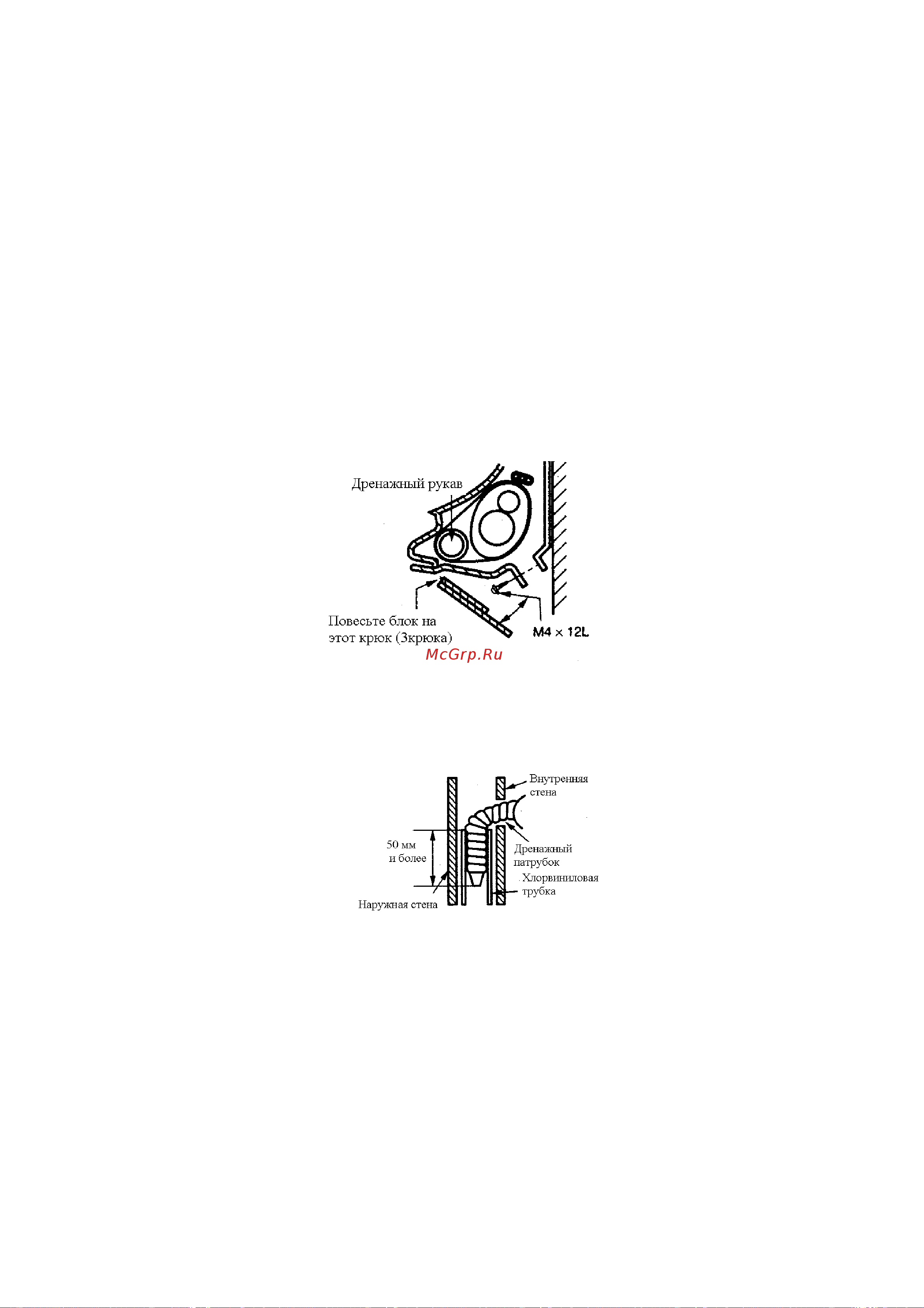

Навесьте блок на монтажные крюки и приверните к монтажной панели

винтами М4 х12L

Подкладка трубопроводов в стене.

Для левостороннего подключения приводов.

Вставьте дренажный патрубок на глубину, с которой можно его вытянуть.

МОНТАЖ ЭЛЕКТРОПРОВОДКИ.

•

Зачистите концы проводов на длину 15 мм.

•

В соответствии с цветами проводов и номерами клемм внутреннего и

наружного блоков крепко зафиксируйте винтами на клеммах провода.

•

Подсоедините провода заземления к соответствующим клеммам.
