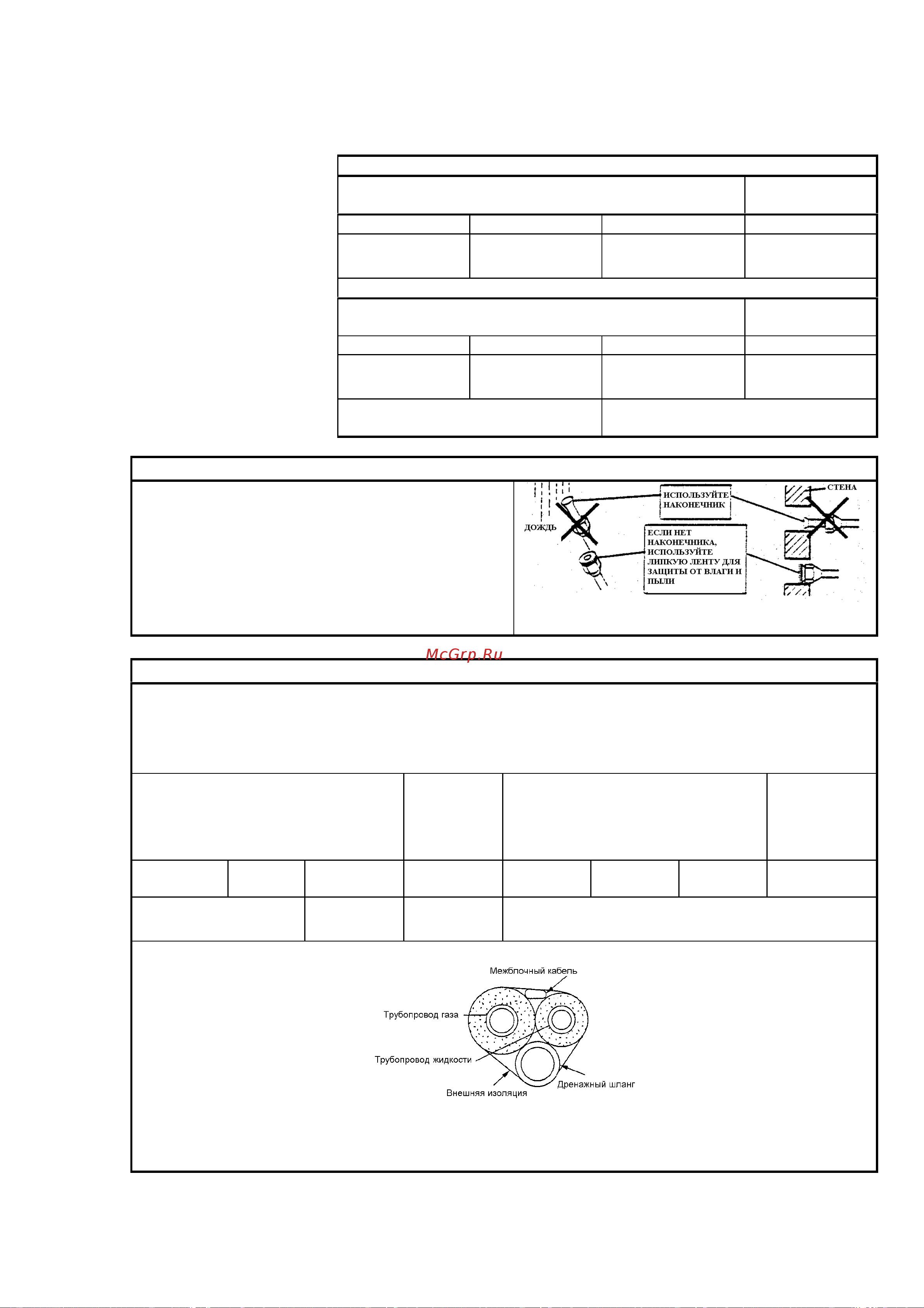

16
ТРУБОПРОВОД ХЛАДАГЕНТА
Затягивание расширяющейся гайки
Трубопровод газа Трубопровод
жидкости
3/8 1/2 5/8 1/4
32.7-39.9H
.
m
(333-407кгс
.
см)
49/5-60.3 H
.
m
(505-15 кгс
.
см)
61.8-75.4 H
.
m
(630-769 кгс
.
см)
14.2-17.2 H
.
m
(144-175 кгс
.
см)
Затягивание вентиля
Трубопровод газа Трубопровод
жидкости
3/8 1/2 5/8 1/4
21.6-27.4 H
.
m
(220-280 кгс
.
см)
26.5-32.3 H
.
m
(270-330 кгс
.
см)
48.1-59.7 H
.
m
(490-610 кгс
.
см)
21.6-27.4 H
.
m
(220-280 кгс
.
см)
1.Выровняйте центры
расширений и затя-
ните расширяющиеся
гайки на 3 или 4 оборо-
та вручную. Затем затя-
ните их с помощью
гаечного ключа.
2.Для предотвращения
утечки газа смажьте
машинным маслом
внутренние и внешние
поверхности расши-
рений.
Затягивание рабочего вентиля
10.8-14.7 H
.
m (110-150 кгс
.
см)
Меры предосторожности
•
Защитите открытые концы трубопровода
от попадания пыли или жидкости.
•
Избегайте кр утых изгибов трубопровода.
Для изгибов используйте специальные
изогнутые участки трубопроводов.
(Радиус изгиба должен быть не меньше
30 – 40 мм.)
Выбор изоляционного материала
При использовании медных трубок соблюдайте следующее:
•
Изоляционный материал: полиэтиленовый пенопласт (0.035-0.ккал/мчас
°
C)
•
Размеры изоляции трубопроводов газа и жидкости и дренажной трубки должны
соответствовать следующим данным:
Трубопровод газа
Трубо-
провод
жидкости
Термоизоляция трубопровода
газа
Термо-
изоляция
трубопро-
вода газа
O.D.
9.5 мм
O.D.
12.7 мм
O.D.
15.9 мм
O.D.
6.4 мм
I.D.
12-15 мм
I.D.
14-16 мм
I.D.
16-20 мм
I.D.
8-10 мм
Толщина 0.8 мм Толщина
1.0 мм
Толщина
0.8 мм
Толщина мин. 10 мм
