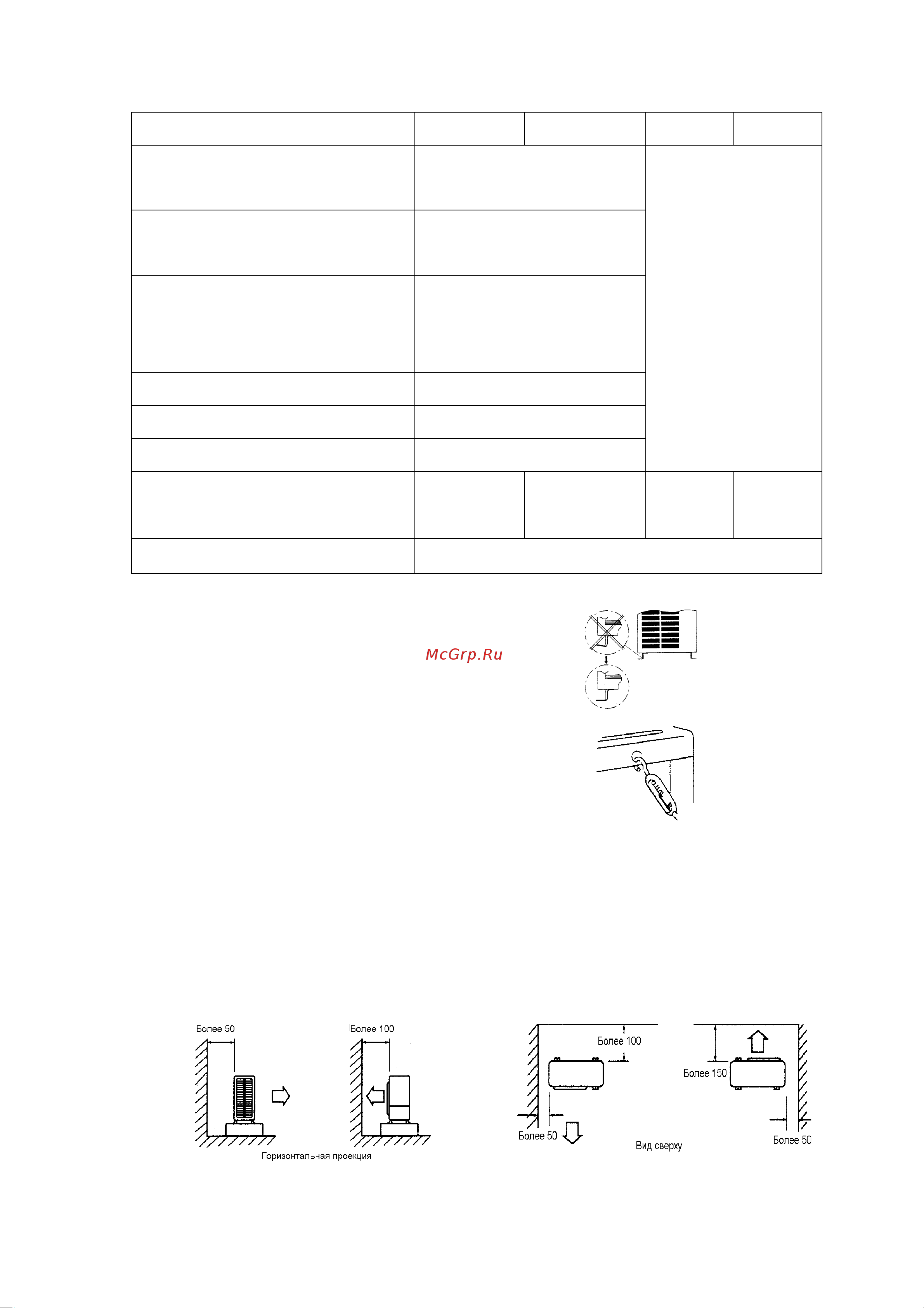

8
Модель 25 класс 35 класс 50 класс 60 класс
Мах. длина трассы между
внутренним и наружным блоками
Тепло/холод : 15 м
Только холод : 25 м
Мах. перепад высота между
внутренним и наружным блоками
15 м
Дозаправка холодильным агентом
трубопроводов, длина которых
превышает 10 м
20гр/м
Х 470 мм
Y 110 мм
Z 280 мм
Смотрите инструкци
и
по монтажу в Multi
наружных блоках.
Трубопровод газа
∅
∅∅
∅
нар 9.5 мм
∅
∅∅
∅
нар 12.7мм
∅
∅∅
∅
нар
12.7мм
∅
∅∅
∅
нар
15.9мм
Трубопровод жидкости
∅
∅∅
∅
нар 6.4мм
!
Если наружный блок сильно вибрирует,
установите его на опоры.
!
Если блок может отклониться или упасть,
ук репите его с помощью подвесного крюка.
МОНТАЖ НАРУЖНОГО БЛОКА
При выборе местоположения блока надо обязательно учитывать необходимость
наличия достаточного пространства вокруг наружного блока для свободной
вентиляции воздуха и проследить за тем, чтобы не было никаких препятствий в
местах забора и нагнетания возду ха.
Установка у одной стены
Установка в углу
