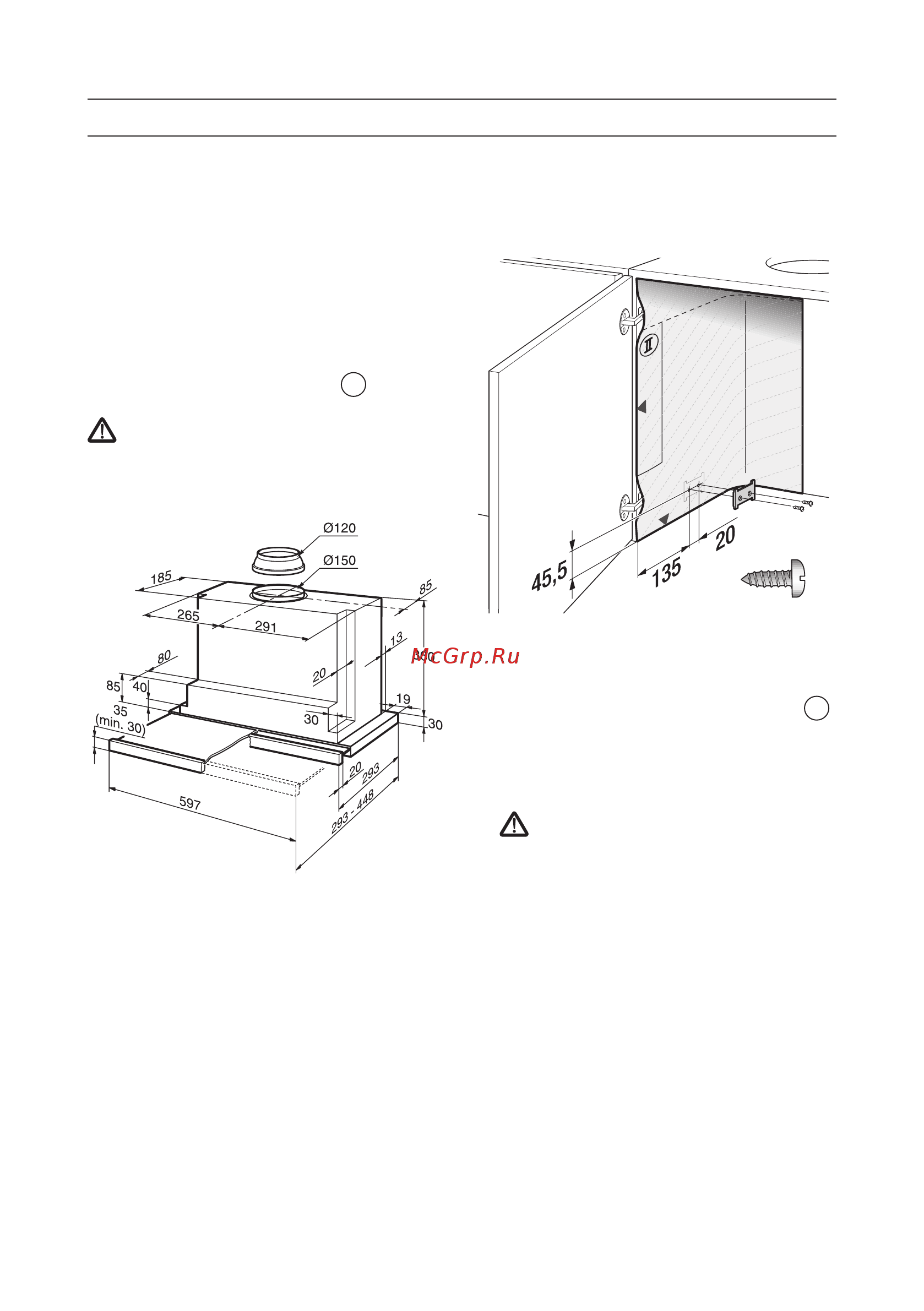

Siemens LI 46631 [16/20] Подготовка настенного шкафа
![Siemens LI 46631 [16/20] Подготовка настенного шкафа](/views2/1078203/page16/bg10.png)
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
1
Эта вытяжка предусмотрена для встра
ивания в настенный шкаф следующих
размеров:
ширина: 00 мм,
глубина: 290 мм,
высота: не менее 4 мм
При глубине шкафа более 293 мм вы
тяжку можно сдвинуть назад для того,
чтобы установить перед вытяжкой, на
пример, полочку для приправ
Для этого сдвиньте шаблон
II
назад на
соответствующее расстояние
Должна быть обеспечена устойчи
вость шкафа во время и после монтажа
Даже если вытяжка встраивается в край
ний шкаф кухонной стенки
1. Отметьте на внутренней стенке шка
фа справа и слева по две точки креп
ления и шилом проделайте в этих точ
ках отверстия
Подготовка настенного шкафа
Затем просверлите в этих местах от
верстия Ж 2 мм глубиной макс 10 мм
Для разметки крепежных отверстий
используйте прилагаемый шаблон
II
2. Привинтите обе фиксирующие плас
тины
3. Навесьте на шкаф дверь и выровняй
те ее
Обратите внимание на мини
мальное расстояние между вытяжкой
и варочной панелью! Рис 1
