FBQ35~140C7VEB
Кондиционеры типа «сплит-система»
4PW46842-1B
Инструкция по монтажу
8
Меры предосторожности

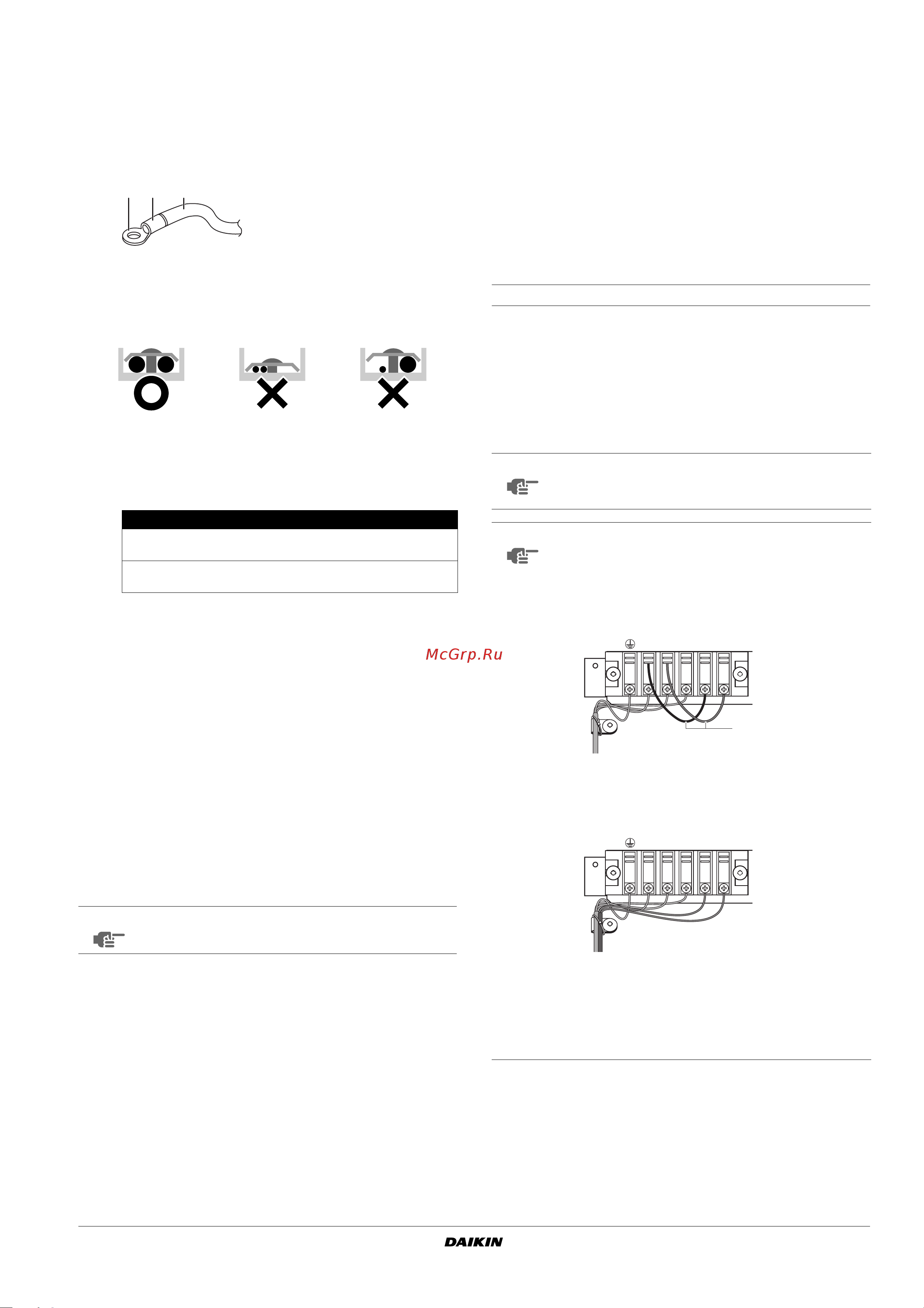

1. При подключении силовых кабелей к клеммам необходимо
соблюдать следующие правила.
Для подключения к клеммной колодке при соединении
проводки агрегатов используйте круглые обжимные
клеммы с изоляционной оплеткой. Если таких клемм нет
в наличии, следуйте приведенным ниже инструкциям.
Не подключайте к одной клемме кабели разных
сечений. (Ненадежный контакт может привести
сильному нагреву места подключения или даже пожару.)
При подключении кабелей одинакового сечения
следуйте приведенной ниже схеме.
Применяйте провода только указанных типов. Про-
веряйте надежность их подключения. При подключении
не прилагайте избыточных усилий к контактам и местам
их крепления. Используйте моменты затяжки,
указанные в приведенной ниже таблице.
Устанавливая крышку блока управления, следите за
тем, чтобы не пережать проводку.
После окончания подключения электропроводки
заполните оставшиеся щели в отверстиях для проводки
в корпусе мастикой или изоляционным материалом
(приобретается на внутреннем рынке), чтобы снаружи в
агрегат не проникали насекомые и грязь и не вызывали
коротких замыканий в блоке управления.
2. Не подключайте кабели разных сечений к одному контакту
заземления. Плохой контакт снижает надежность защиты
прибора.
3. Кабели, соединяющие пульт управления с блоками и блоки
между собой, должны находится на расстоянии не менее
50 мм от другой электропроводки. В противном случае
электрические наводки могут привести к сбоям в работе
всей системы.
4. Подключение кабелей к пульту дистанционного управле-
ния описано в прилагаемой к нему инструкции по монтажу.
5. Ни в коем случае не подключайте силовые линии
к разъемам для кабелей управления. В этом случае
возможны серьезные неисправности всей системы
кондиционирования.
6. Применяйте только кабели указанных сечений и следите за
надежностью контактов. Следите за тем, чтобы кабели не
были излишне натянуты и не оказывали внешнего давле-
ния на клеммы. Кабели должны быть расположены так,
чтобы они не затрудняли доступ к различным устройствам
и механизмам: например, они не должны мешать открытию
крышки электрического щитка. Следите за тем, чтобы
крышка всегда была плотно закрыта. Помните, что не-
надежные контакты могут послужить причиной выделения
тепла, поражения электротоком и даже возгорания.
Примеры электрических соединений
В линии электропитания каждого агрегата должны быть
установлены размыкатель цепи и плавкий предохранитель,
как показано на рисунке 14 и рисунке 15.
Пример полной системы кондиционирования (3 типа)
Момент затяжки (N•m)
Клеммная колодка для проводов управления
агрегата и пульта дистанционного управления
0,9
Клеммная колодка для подключения
электропитания
1,2
ПРИМЕЧАНИЕ
Клиент сам может выбрать термистор пульта
дистанционного управления.
12 3
1 Круглая обжимная клемма
2 Оденьте изоляционную
оплетку
3 Провод
1 Электропитание
2 Основной выключатель
3 Плавкий предохранитель
4 Наружный блок
5 Внутренний блок
6 Пульт дистанционного управления
(поставляется по дополнительному заказу)
При управлении 1 внутренним агрегатом с помощью
1 пульта управления. (Нормальный рабочий режим) (См.
рисунок 14 и рисунок 15)
Использование двух пультов управления (Смотрите
рисунок 16)
(a)
(a) На иллюстрации показана система с общим электропитанием
Для группового управления (Смотрите рисунок 17)
(a)
ПРИМЕЧАНИЕ
При групповом управлении задавать адреса
внутренних агрегатов необязательно. При подаче
питания адреса будут заданы автоматически.
ПРИМЕЧАНИЕ
Для выполнения требований EN/IEC 61000-3-12
(b)
необходимо соблюдение следующих правил:
Если минимальный ток в цепи наружного
агрегата составляет ≤16 А, используйте общий
провод электропитания, поставляемый вместе
с агрегатом. (Смотрите рисунок 14)
Если минимальный ток в цепи наружного
агрегата составляет >16 А, используйте
отдельные линии электропитания. (Смотрите
рисунок 15)
Проследите за тем, чтобы для защиты
внутреннего агрегата использовался плавкий
предохранитель надлежащего номинала.
Соединения показаны на электрической схеме.
Более подробную информацию см. в электрических
характеристиках.
(b) Европейский/международный технический стандарт, устанавливаю-
щий пределы по гармоническим токам, генерируемым
оборудованием, подключенным к низковольтным системам, со
входным током >16 A и ≤75 A на фазу.
LN123
Принадлежность,
поставляемая вместе
с агрегатом
LN123
