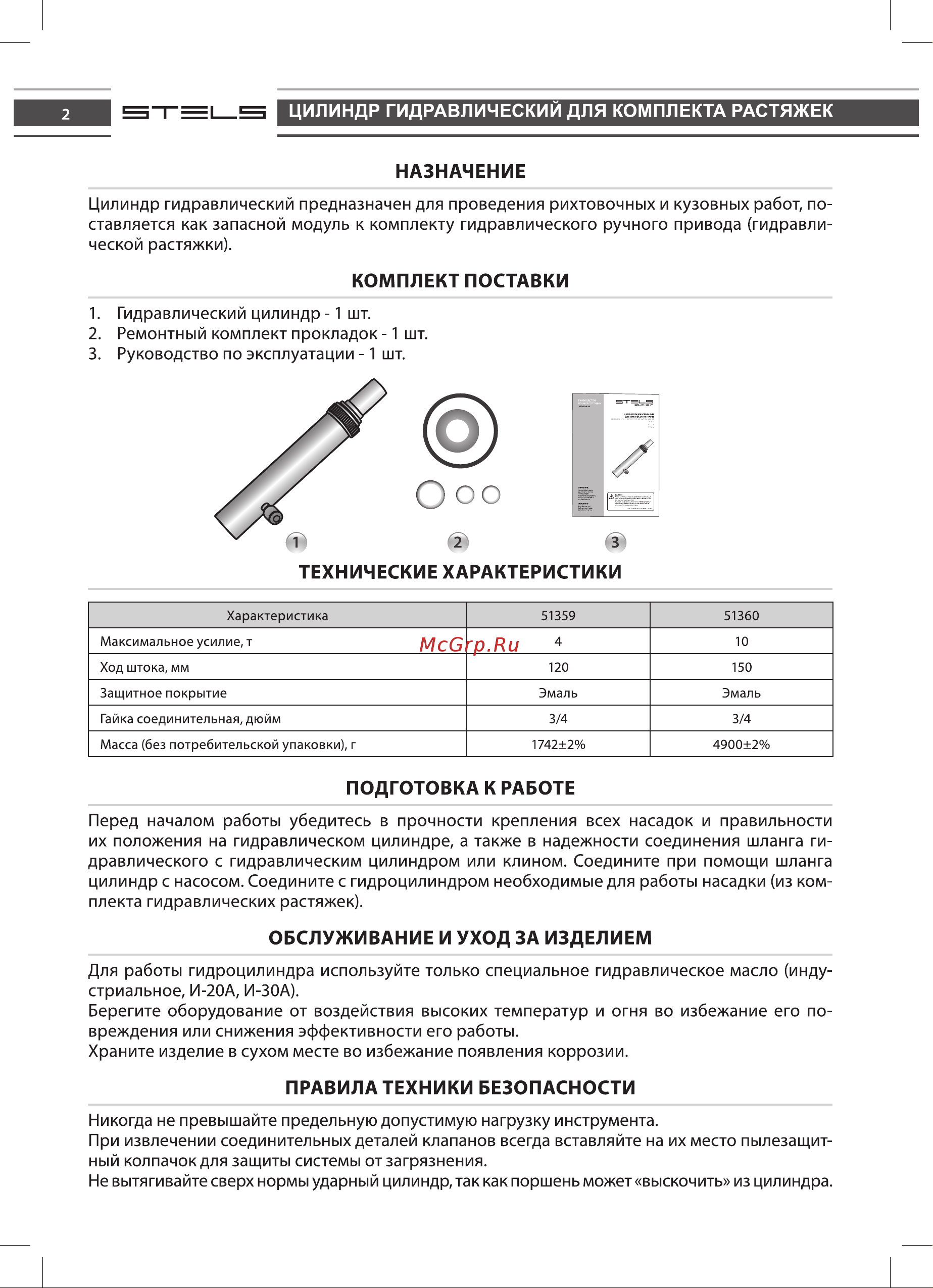

ЦИЛИНДР ГИДРАВЛИЧЕСКИЙ ДЛЯ КОМПЛЕКТА РАСТЯЖЕК 2 НАЗНАЧЕНИЕ Цилиндр гидравлический предназначен для проведения рихтовочных и кузовных работ по ставляется как запасной модуль к комплекту гидравлического ручного привода гидравли ческой растяжки КОМПЛЕКТ ПОСТАВКИ 1 Гидравлический цилиндр 1 шт 2 Ремонтный комплект прокладок 1 шт 3 Руководство по эксплуатации 1 шт ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Характеристика Максимальное усилие т Ход штока мм Защитное покрытие Гайка соединительная дюйм Масса без потребительской упаковки г 51359 51360 4 10 120 150 Эмаль Эмаль 3 4 3 4 1742 2 4900 2 ПОДГОТОВКА К РАБОТЕ Перед началом работы убедитесь в прочности крепления всех насадок и правильности их положения на гидравлическом цилиндре а также в надежности соединения шланга ги дравлического с гидравлическим цилиндром или клином Соедините при помощи шланга цилиндр с насосом Соедините с гидроцилиндром необходимые для работы насадки из ком плекта гидравлических растяжек ОБСЛУЖИВАНИЕ И УХОД ЗА ИЗДЕЛИЕМ Для работы гидроцилиндра используйте только специальное гидравлическое масло инду стриальное И 20А И ЗОА Берегите оборудование от воздействия высоких температур и огня во избежание его по вреждения или снижения эффективности его работы Храните изделие в сухом месте во избежание появления коррозии ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Никогда не превышайте предельную допустимую нагрузку инструмента При извлечении соединительных деталей клапанов всегда вставляйте на их место пылезащит ный колпачок для защиты системы от загрязнения Не вытягивайте сверх нормы ударный цилиндр так как поршень может выскочить из цилиндра
