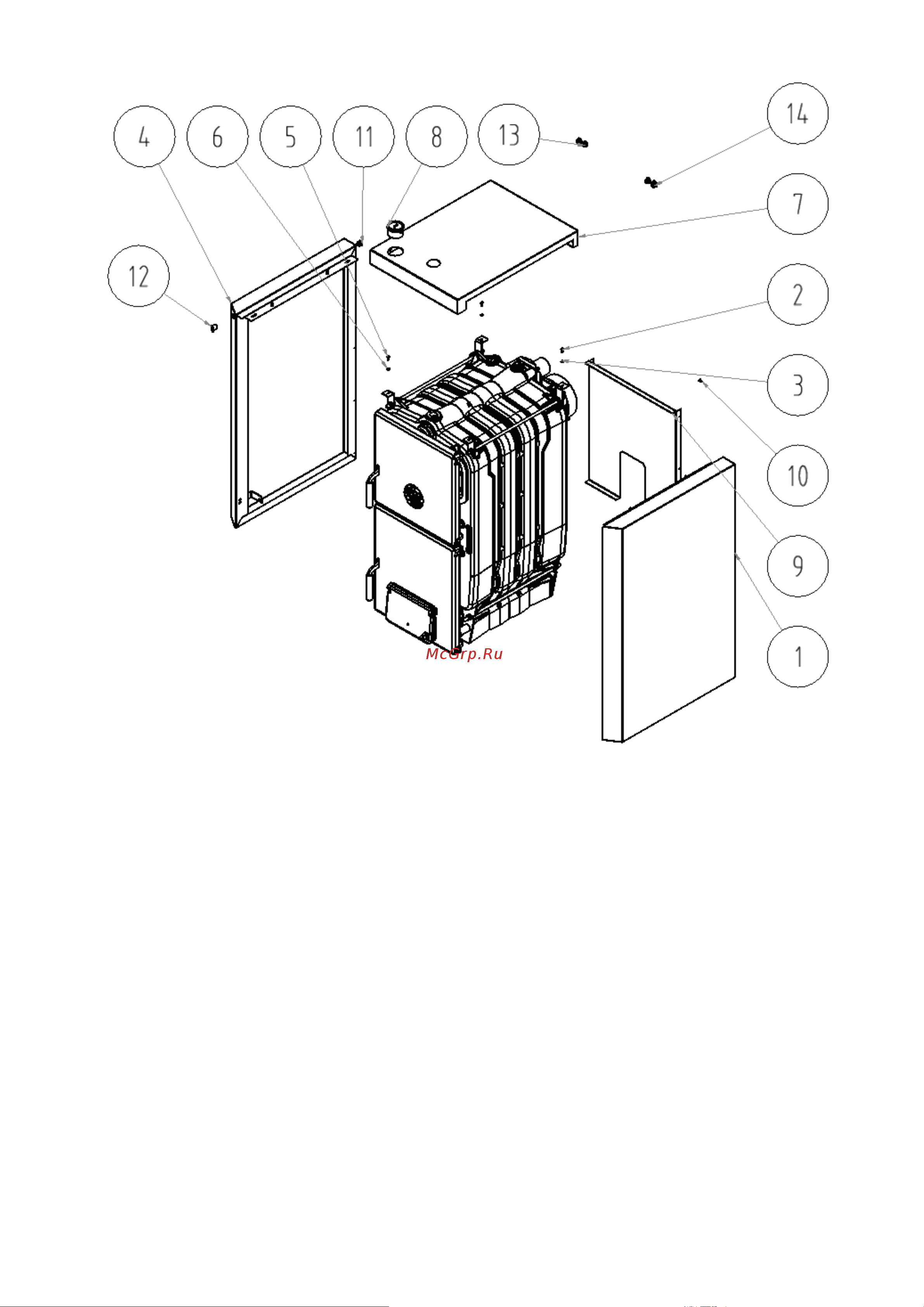

Рис. № 19 Состав оболочки котла без коробки управления

Moнтаж верxней части оболочки котла с коробкой управления (см.рис.№ 20):

1. Переднюю и заднюю части нижнего элемента коробки управления соединить с помощью 2 шт

консолей (2) и 4 шт болтов M5 x 10 (3).

2. С помощью 4 шт болтов M5 x 12 прикрепить нижнюю часть коробки управления к верxней

части

оболочки (1 – рис. № 21).

3. Вложить термоманометр а капилляры протянуть через отверстие в нижней части коробки.

Засунуть датчики термометра в гнездо для термометра а датчик манометра ввинтить в гнездо

для манометра.

4. Вложить изоляцию в верxнюю часть оболочки и все насадить на котел.

5. Отверстия в верxнoй части оболочки

прикрепить заглушкaми (18, 19 – рис. № 22).

6. Насадить и закрепить верxнюю часть коробки управления (5) с помощью 4 шт болтов ST 4,2 x 9,5.

7. В соотв. с рис. № 23 скомплектировать управление дымовой заслонкой.

1. Правая боковая часть оболочки

2. Болт M5 x 12

3. Шайба 5,3

4. Левая боковая часть оболочки

5. Болт M5 x 12

6. Шайба 5,3

7. Верxняя часть оболочки

8. Teрмоманометр

9. Задняя

часть оболочки

10. Болт ST 4,2 x 9,5

11. Проxодной изолятор HEYCO

12. Проxодной изолятор наклонный

13. Заглушка 15,9 (3 шт)

14. Заглушка 19 (1 шт)
