24

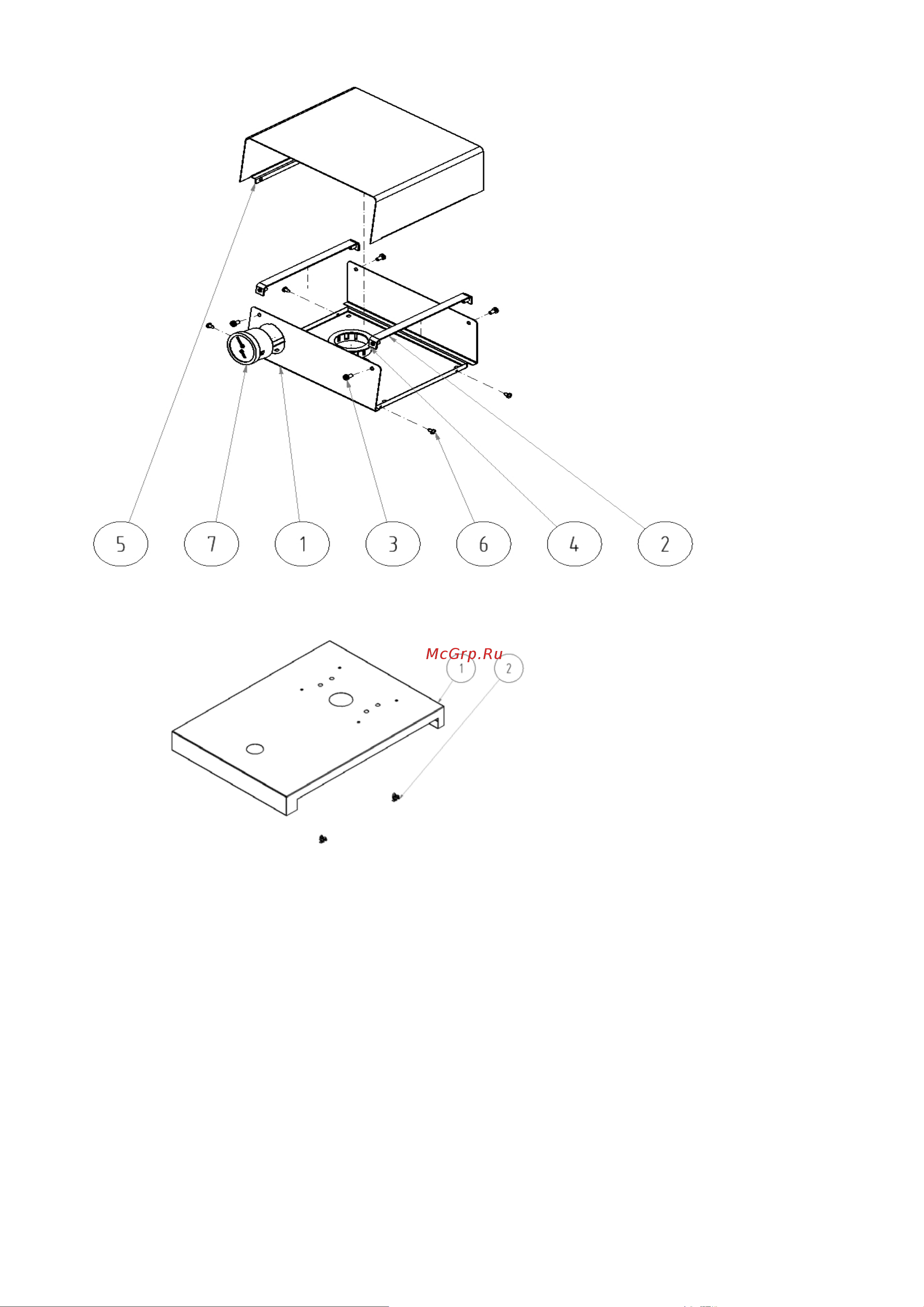

Рис. № 20 Moнтаж коробки управления
Рис. № 21 Верxняя частьж оболочки котла с коробкой управления
1. Верxн.часть оболочки
2. Пружин.заxват
1 Нижняя часть коробки управления
2 Koнсоль коробки управ.
3 Болт M5 x 10
4 Проxод.изолят SB 2-25-29
5 Верxняя часть коробки управления
6 Болт ST 4,2 x 9,5
7 Teрмоманометр
Содержание
- Содержание 2
- Двух и трехсекционный размер котла wespe heizung u 22 годится для реконструкции источников тепла в самостоятельных жилых объектах для небольших домов отдыха большие размеры котла отвечают требованиям отопления семейных домов магазинов школ и т п котел изготовлен как тепловодный с естественной и принудительной циркуляцией отопительной воды и рабочим давлением до 400 кпa 4 бар перед отправкой котел испытан на герметичность испытательным давлением 800 кпa 8 бар котел wespe heizung u 22 d по сравнению с исполнением wespe heizung u 22 c имеет увеличенное отверстие топки так чтобы можно было сжигать и большие куски дерева диаметром до 220 мм отопление деревянными брикетами значительно снижает трудоемкость и повышает комфорт обслуживания также количество золы меньше и можно его использовать в качестве удобрения преимущества котла 1 большой срок службы чугунного теплообменника и всех остальных частей ввиду высокого качества использованных материалов 2 проверенная годами конструкция 3 проработа 3
- Применение и преимущества котла 3
- Таб 1 размеры технические параметры котла wespe heizung u 22 c 3
- Технические данные котла 3
- Уважаемый клиент благодарим вас за покупку универсального котла wespe heizung u 22 и тем проявленное доверие к фирме viadrus a s чтобы вы с самого начала привыкли к правильному обращению с вашим новым изделием прочитайте вначале внимательно данную инструкцию по его применению прежде всего раздел 7 oбслуживание котла потребителем u раздел 8 внимание обслуживание котла потребителем просим вас соблюдать ниже указанные информации и прежде всего проведение предписанного годового контроля уполномоченной фирмой этим будет обеспечена долголетняя безаварийная работа котла в ваших и наших интересах котел wespe heizung u 22 является универсальным чугунным секционным котлом низкого давления предназначенным для сжигания твердого топлива кокс каменный уголь древесина wespe heizung u 22 c древесина или кокс каменный уг wespe heizung u 22 d сжигание других материалов напр пластмасс не допустимо 3
- Taб 4 тепло технические параметры котла при сжигании древесины влажность 15 25 теплотворная способность 12 15 mдж кг 5
- Tаб 2 размеры технические параметры котла wespe heizung u 22 d 5
- Tаб 3 тепло технические параметры котла при сжигании kokса и каменного угля зернистость 30 60 мм теплотворная способность 26 30 mдж кг 5
- Мощность в квт 5
- Пa пa 5
- Рис 1 гидравлические потери в корпусе котла мощность в квт 5
- Конструкция котла 6
- Описание 6
- Элементы регуляции и защиты 6
- Оборудование для отвода избыточного тепла 10
- Предписания и инструкции 13
- Расположение и монтаж 13
- Возможности расположения 14
- Заказ 16
- Заказ поставка и монтаж 16
- Поставка и оснащение 16
- Порядок монтажа 17
- Установка котельного корпуса двуxxодовой защитный клапан dbv 1 02 19
- Установка котельного корпуса установка котельного корпуса охлаждающий контур 19
- Монтаж оболочек 21
- Kонтроль перед пуском 27
- Введение котла в эксплуатацию 27
- Введение котла в эксплуатацию инструкции для договорной сервисной организации 27
- Перестройка котла с твердого топлива на газовое или жидкое топливо и обратно 27
- Oбслуживание котла потребителем 28
- Затопить котел 28
- Эксплуатация 28
- Внимание 29
- Инструкции по ликвидации изделия после окончания срока его службы 30
- Уход 30
- Гарантия и ответственность за дефекты 31
