ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

ПРИМЕЧАНИЕ: Перед использованием инструмента внимательно прочитайте инструкцию.

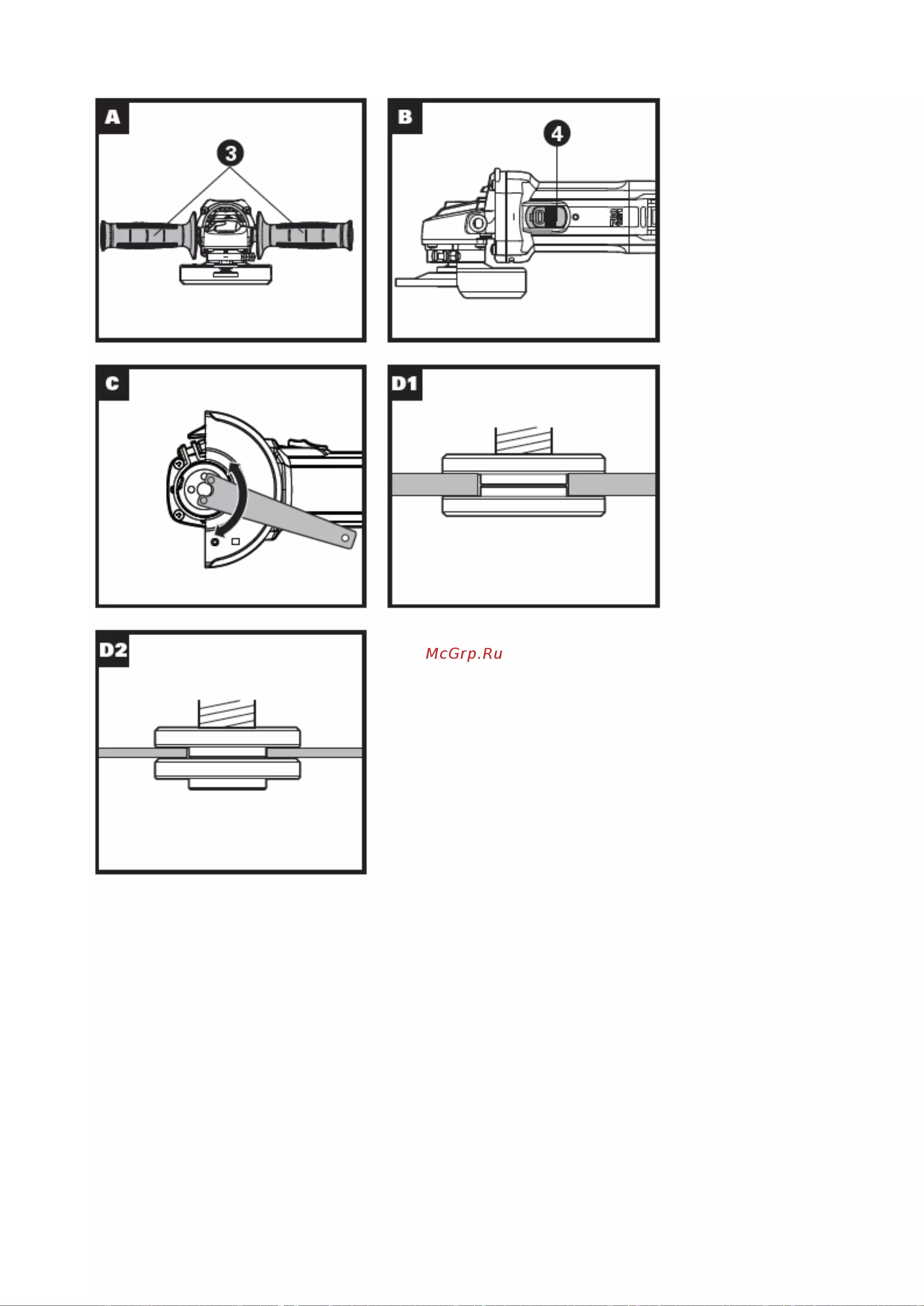

1. ДОПОЛНИТЕЛЬНАЯ РУКОЯТКА (СМ. РИС. A)

Предостережение! Всегда используйте дополнительную рукоятку при работе с машиной.

Имеется возможность выбора из двух рабочих положений, что позволяет обеспечить наиболее

безопасное и комфортное управление угловой шлифмашиной. Рукоятка вкручивается по часовой

стрелке в любое отверстие по бокам корпуса редуктора.

Запрещается вносить изменения в конструкцию дополнительной рукоятки.

Запрещается продолжать использовать дополнительную рукоятку, если она повреждена.

2. ВЫКЛЮЧАТЕЛЬ (СМ. РИС. B)

Чтобы запустить электроинструмент, переведите выключатель в переднее положение.

Чтобы заблокировать выключатель, нажимайте на расположенный на передней панели выключатель

до тех пор, пока он не защелкнется.

Чтобы выключить электроинструмент, отпустите выключатель или, если он заблокирован, на короткое

время прижмите заднюю часть выключателя, а затем отпустите его.

3. КНОПКА БЛОКИРОВКИ ШПИНДЕЛЯ

Должен использоваться только при замене диска. Запрещается нажимать эту кнопку, когда диск

вращается!

4. УСТАНОВКА ДИСКА (СМ. РИС. C)

Внутренний фланец расположен над шпинделем и на двух плоскостях шпинделя. Поместите диск на

внутренний фланец, а затем навинтите внешний фланец на шпиндель. Нажмите кнопку блокировки

шпинделя и вращайте шпиндель до его фиксации, затем плотно затяните внешний фланец с помощью

специального гаечного ключа для зажима диска (см. Рис. C). Штифты на гаечном ключе должны войти

в отверстия на внешнем фланце. Убедитесь в том, что диск вращается свободно и надежно закреплен.

Выполните тестовый прогон без нагрузки в течение 30 секунд, чтобы проверить диск на вибрацию и

износ. Чтобы снять диск, выполните эти инструкции в обратном порядке.

5. РЕГУЛИРОВКА ЗАЖИМА ВНЕШНЕГО ФЛАНЦА (СМ. РИС. D1, D2)

Внешний фланец должен быть отрегулирован в соответствии с различной толщиной диска. Для более

тонких режущих или алмазных дисков выступающая часть внешнего фланца устанавливается в

направлении от диска (см. Рис. D2). Для более толстых шлифовальных дисков выступающая часть

внешнего фланца устанавливается в направлении к диску, чтобы обеспечить улучшенную опору для

отверстия диска (см. Рис. D1). Всегда проверяйте, надежно ли закреплен диск.

6. РЕГУЛИРОВКА ПРЕДОХРАНИТЕЛЬНОГО КОЖУХА ДИСКА

Поместите защитный кожух в паз на муфте шпинделя и поверните его в требуемое рабочее положение.

Зажмите защитный кожух при помощи винта. Шлифовальный диск должен свободно вращаться в

защитном кожухе.

Закрытая сторона защитного кожуха всегда должна быть направлена в сторону оператора.

7. РЕЗКА
