8

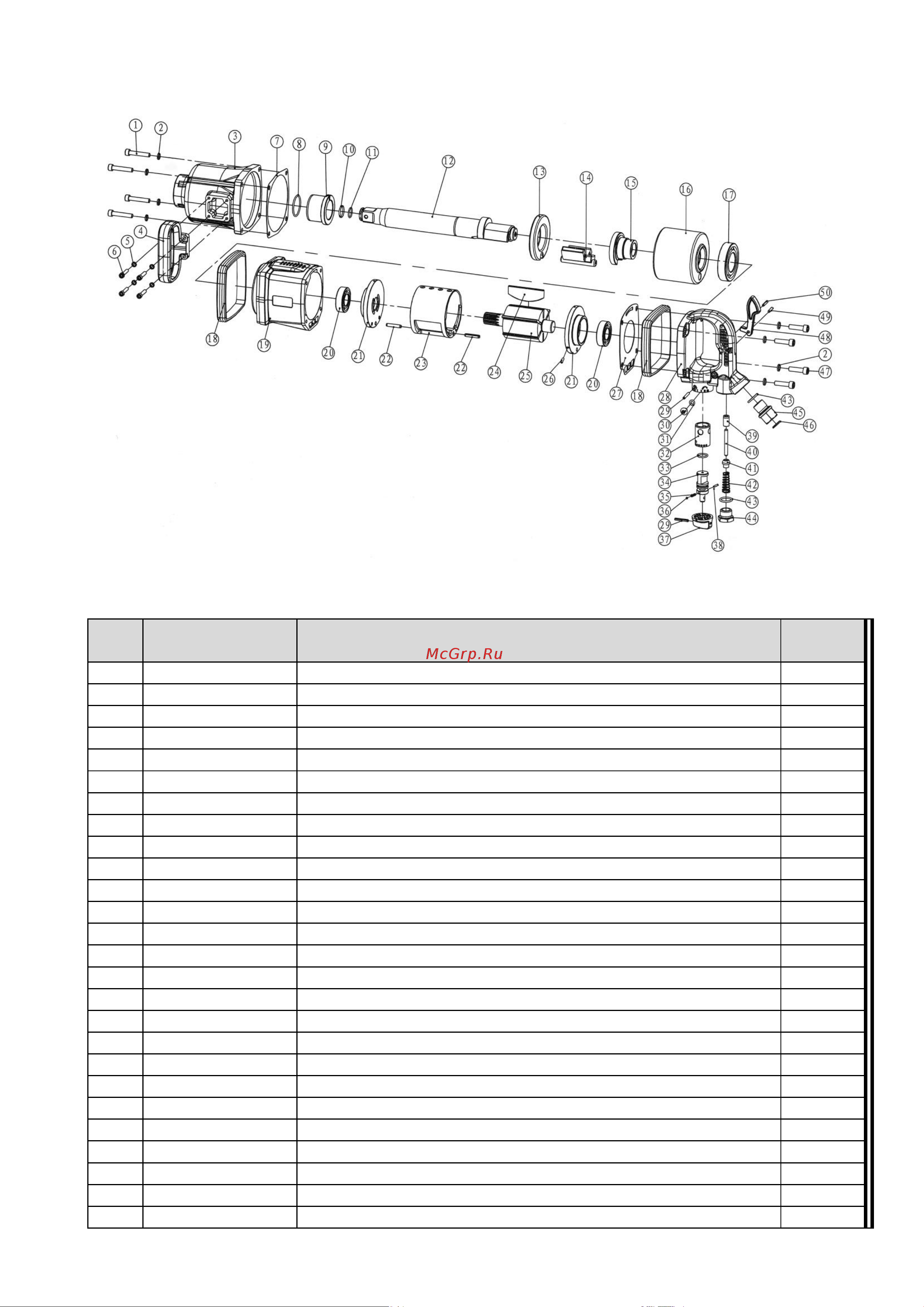

10. Схема сборки гайковертов АМТ AIW253320, AIW253320L
Рис. 7
№
п/п
Арт.
Описание
Кол-во
1
AIW253320-P01
Винт
4
2
AIW253320-P02
Шайба Гровера
8
3
AIW253320-P03
Корпус ударного механизма
4
4
AIW253320-P04
Боковая рукоятка
1
5
AIW253320-P05
Шайба Гровера
1
6
AIW253320-P06
Винт
4
7
AIW253320-P07
Прокладка корпуса ударного механизма
4
8
AIW253320-P08
Уплотнительное кольцо
1
9
AIW253320-P09
Втулка шпинделя
1
10
AIW253320-P10
Фиксатор торцевой головки
1
11
AIW253320-P11
Уплотнительное кольцо
1
12A
AIW253320-P12A
Шпиндель стандартный
1
12B
AIW253320-P12B
Шпиндель удлиненный 8"
13
AIW253320-P13
Втулка-эксцентрик
1
14
AIW253320-P14
Молоток
1
15
AIW253320-P15
Кулачек-эксцентрик
1
16
AIW253320-P16
Обойма молотков
1
17
AIW253320-P17
Подшипник
1
18
AIW253320-P18
Резиновое защитное кольцо
1
19
AIW253320-P19
Корпус пневмодвигателя
1
20
AIW253320-P20
Подшипник
2
21
AIW253320-P21
Торцевая пластина
2
22
AIW253320-P22
Пружинный штифт
6
23
AIW253320-P23
Цилиндр
1
24
AIW253320-P24
Лопатка ротора
2
25
AIW253320-P25
Ротор
1
