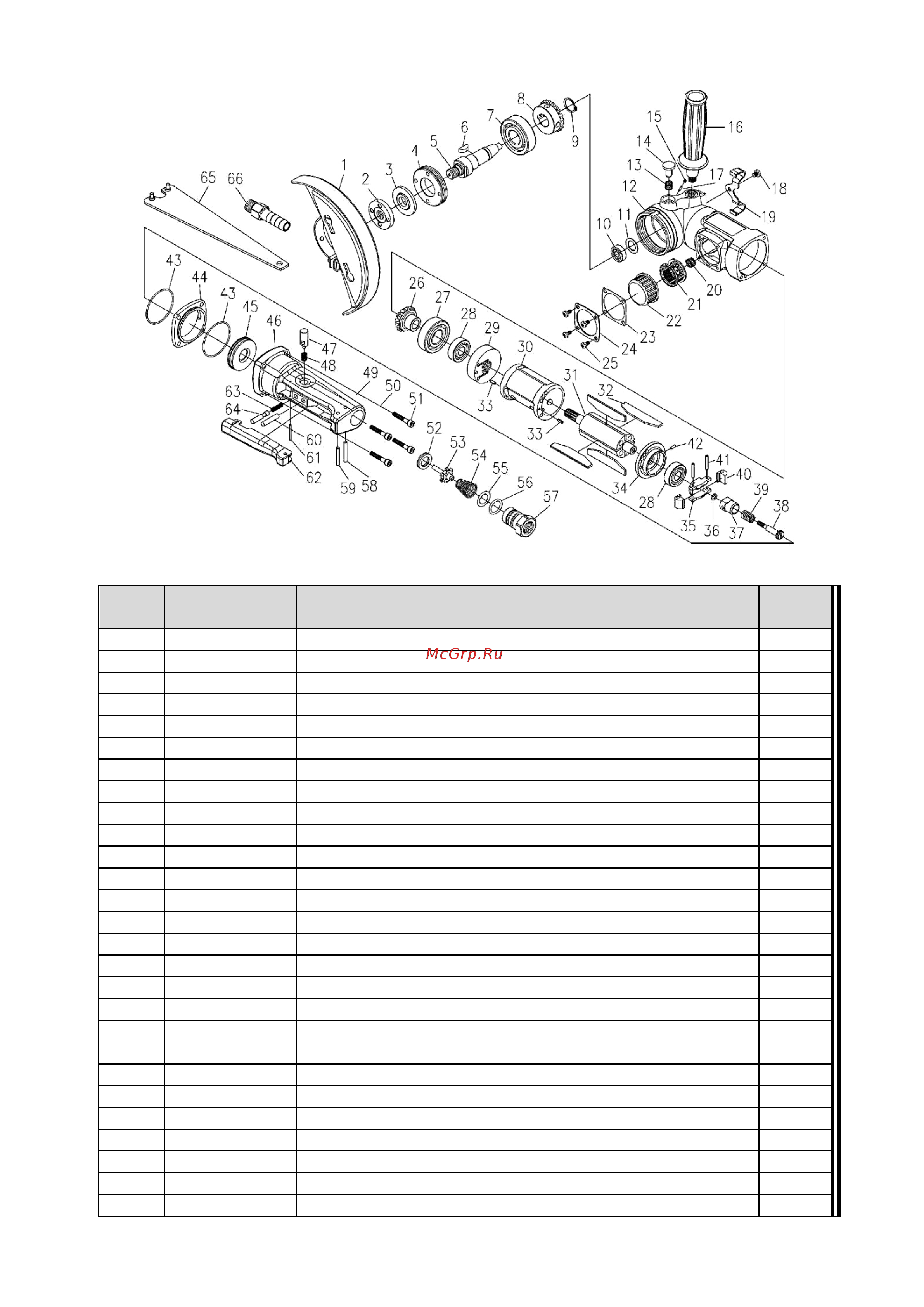

9. Схема сборки пневматической УШМ AMT SJD230
Рис. 4
№ п/п
Арт.
Описание
Кол-во
1
SJD230-P01
Кожух
1
2
SJD180-P02
Гайка прижимная (фланцевая)
1
3
SJD180-P03
Втулка
1
-
SJD180-P02-03
Шайба прижимная и втулка (комплект)
комп-кт
4
SJD180-P04
Крышка подшипника
1
5
SJD180-P05
Шпиндель
1
6
SJD180-P06
Шпонка
1
7
SJD180-P07
Подшипник шпинделя
1
8
SJD180-P08
Коническая шестерня ведомая
1
9
SJD180-P09
Кольцо стопорное
1
10
SJD180-P10
Подшипник
1
11
SJD180-P11
Шайба
1
12
SJD180-P12
Корпус
1
13
SJD180-P13
Пружина
1
14
SJD180-P14
Кнопка фиксации шпинделя
1
15
SJD180-P15
Винт
1
16
SJD180-P16
Рукоятка
1
17
SJD180-P17
Палец
1
18
SJD180-P18
Винт защитной скобы
1
19
SJD180-P19
Скоба защитная
1
20
SJD180-P20
Пружина глушителя
1
21
SJD180-P21
Сетка глушителя
1
22
SJD180-P22
Крышка глушителя
1
23
SJD180-P23
Прокладка
1
24
SJD180-P24
Пластина прижимная
1
25
SJD180-P25
Болт
1
26
SJD180-P26
Шестерня малая
1
