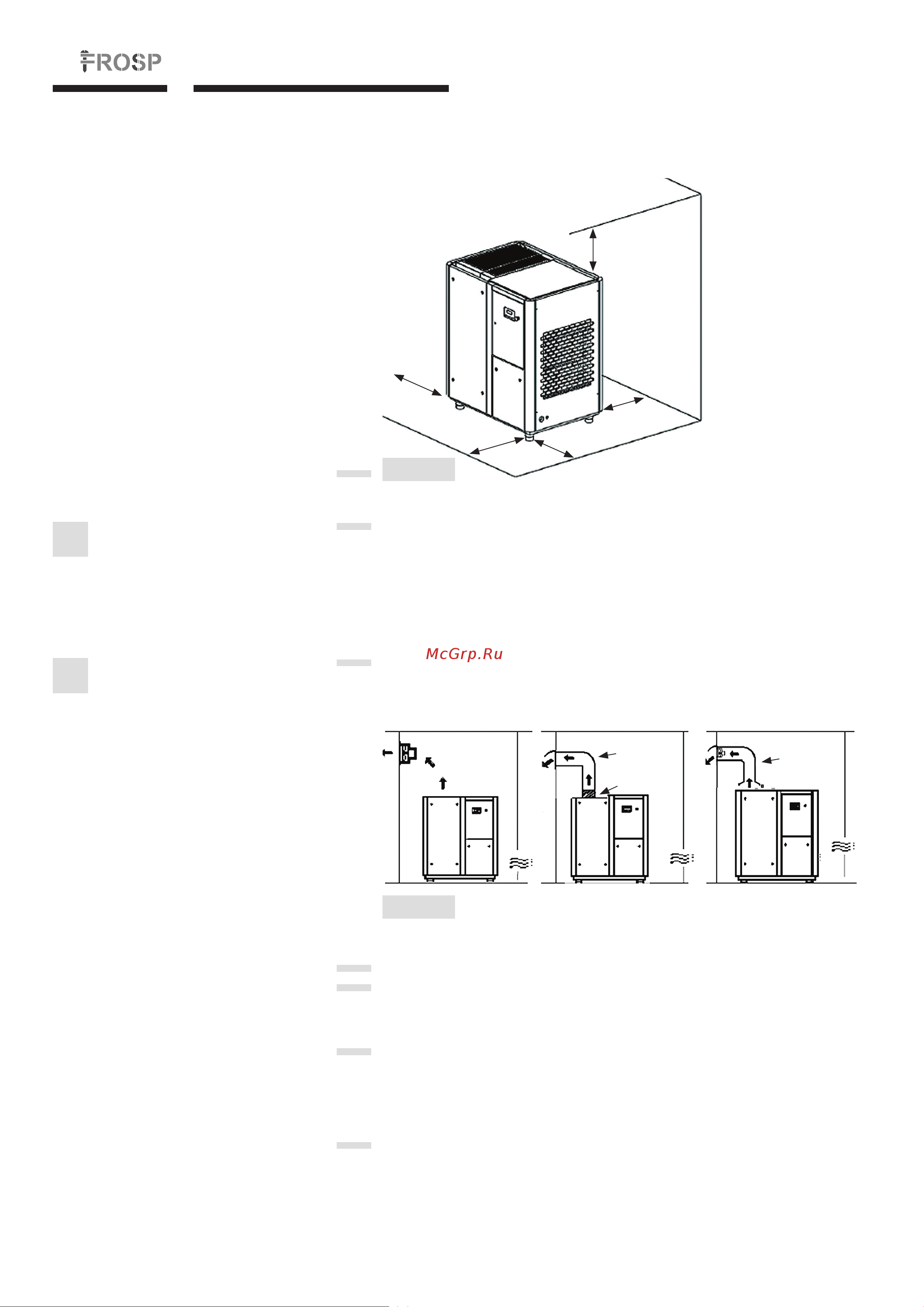

FROSP SC 37А-8 [12/38] Требования к месту установки
![FROSP SC 37А-8 [12/38] Требования к месту установки](/views2/1783006/page12/bgc.png)
12
рукоВодстВо по эксплуатации
―
> 900 мм
> 900 мм
> 900 мм
> 900 мм
> 900 мм
Рис. 4.2
4.3
Требования
к месту установки
―
Винтовой воздушный компрессор можно устанавливать на любой плите перекрытия,
которая может выдержать вес компрессора без специального основания. При этом
поверхность должна быть ровной и горизонтальной. При установке на стальную
раму, транспортировке на кораблях или транспортных средствах, воздушный ком-
прессор необходимо зафиксировать анкерными болтами и в то же время, использо-
вать резиновые амортизаторы для защиты компонентов устройства от вибраций.
4.4
Требования к системе
вентиляции и охлаждения
―
Система вентиляции должна обеспечивать необходимый температурный режим
компрессора и в помещении компрессорной.
Вентилятор
ВАРИАНТ А ВАРИАНТ В ВАРИАНТ С
Вентиляцион-
ная труба
Вентиляцион-
ная труба
Вентиляционное
отверстие
Вентиляционное
отверстие
Вентиляционное
отверстие
Съемная труба
Вентилятор
Рис. 4.3
―
Примечания:
―
Вариант А: Когда вентиляционная труба не используется для вентиляции, пожалуй-
ста, обратитесь к параметрам вентиляции (1), указанным в таблице 4.5 для рекомен-
дуемого объема внешней вентиляции для вентилятора, и, пожалуйста, установите
вентилятор как можно выше.
―
Вариант В: При использовании вентиляционной трубы, и если вентилятор не уста-
новлен, тогда необходимо вычислить потерю давления объема вентиляции воздуш-
ного компрессора в вентиляционной трубе. Если потеря давления менее 20 Па, вен-
тилятор устанавливать не нужно. Пожалуйста, установите съемную вентиляционную
трубу прямо на вентиляционное отверстие воздушного компрессора (Рекомендуемая
конструкция системы вентиляции показана на Рис. 4.3 – вариант А и вариант С).
―
Вариант С: Если потеря давления внутри вентиляционной трубы превышает 20 Па,
тогда необходимо установить вентилятор; при этом расстояние между вентиляци-
онной трубой и вентиляционным отверстием воздушного компрессора находится
вдиапазоне между 200~300 мм. Рекомендуемый объем вентиляции (1) указан
втаблице 4.5. Вентилятор необходимо выбирать на основании объема вентиляции.
Также необходимо принимать во внимание потерю давления и увеличение темпера-
туры нагнетаемого воздуха.
