• Серия SPLIT — Sky Air • Наружные блоки 403
19
•
Наружные блоки мульти–сплит систем с двумя/тремя/четырьмя внутренними блоками • R22 • R71125B7/
R200250F7

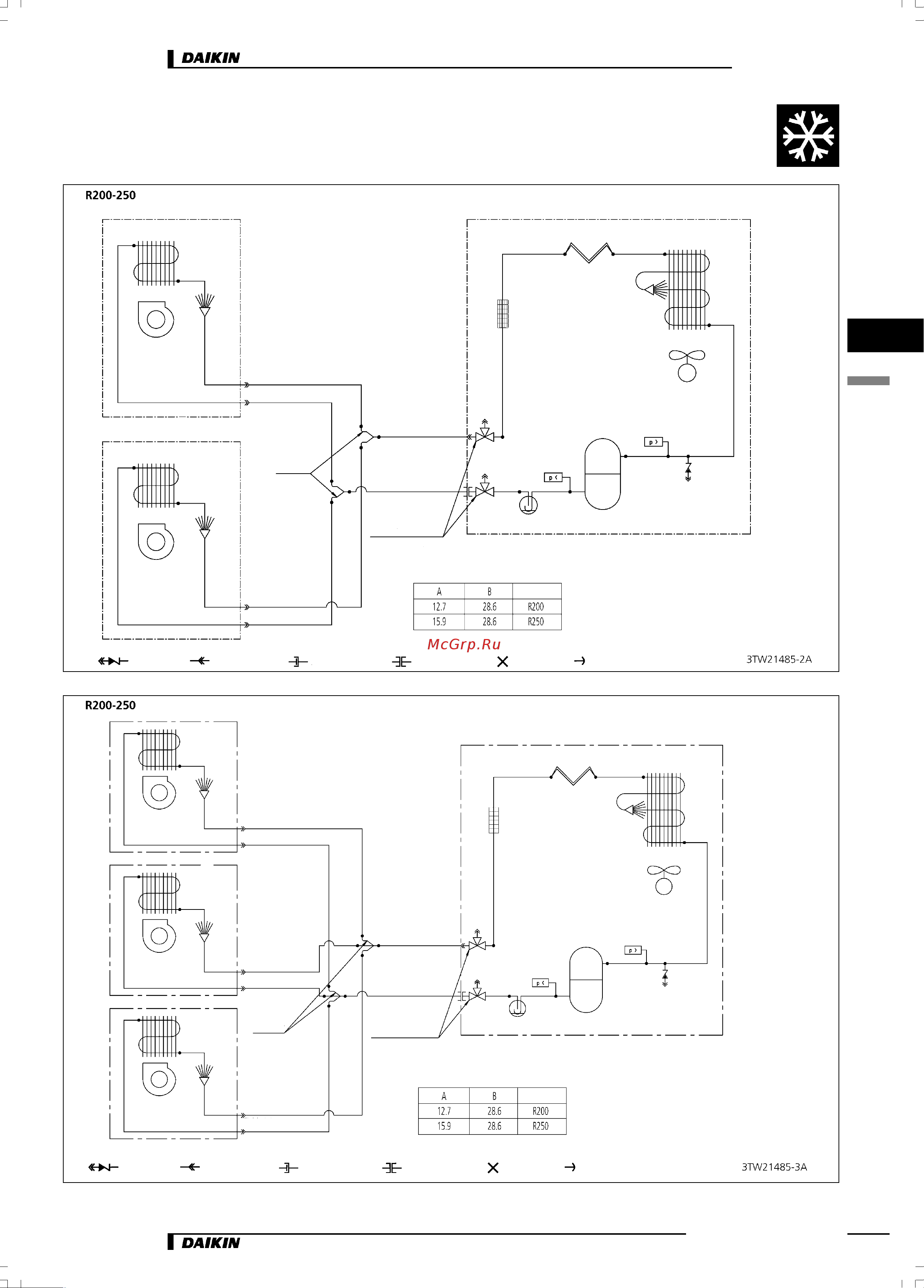

6 Схемы холодильного контура
6
Схемы холодильного контура блоков R71]100]125B7/R200]250F7 приведены в
описании блоков R
(два внутренних блока)
Внутренний блок
Теплообменник
внутреннего блока
Вентилятор
Обвязка трубопровода по месту
(дополнительное
оборудование)
Обвязка трубопровода
по месту
Рефнеты
(разветвители)
Обвязка трубопровода
по месту ∅ А
Обвязка трубопровода
по месту ∅ B
(с сервисным портом 1/4”
с развальцовкой)
Запорный вентиль
Капиллярная трубка
Теплообменник наружного блока
Осевой вентилятор
Аккумулятор
Реле низкого
давления
Реле высокого
давления
Компрессор
Сервисный порт 1/4”
с развальцовкой
Наружный блок
М : Электродвигатели вентилятора
М1С : Электродвигатель компрессора
S1LP : Реле низкого давления
S1РН : Реле высокого давления
Модель
Примечание:
1. Трубопроводы между ответвлением и внутренним
блоком должны быть того же диаметра, что и
штуцеры внутреннего блока.
Запорный вентиль
Резьбовое соединение
Винтовое соединение Фланцевое соединение Труба пережата Оребренная труба
Обвязка трубопровода
по месту
Обвязка трубопровода
по месту
Внутренний блок
Теплообменник
внутреннего блока
Вентилятор
(три внутренних блока)
Теплообменник
внутреннего
блока
Вентилятор
Обвязка трубопровода по месту
(дополнительное
оборудование)
Обвязка трубопровода по месту
Рефнеты
(разветвители)
Обвязка трубопровода
по месту ∅ А
Обвязка трубопровода
по месту ∅ B
(с сервисным портом 1/4”
с развальцовкой)
Запорный вентиль
Капиллярная трубка
Теплообменник наружного блока
Осевой вентилятор
Аккумулятор
Реле низкого
давления
Реле высокого
давления
Компрессор
Сервисный порт 1/4”
с развальцовкой
Наружный блок
М : Электродвигатели вентилятора
М1С : Электродвигатель компрессора
S1LP : Реле низкого давления
S1РН : Реле высокого давления
Модель
Примечание:
1. Трубопроводы между ответвлением и внутренним
блоком должны быть того же диаметра, что и
штуцеры внутреннего блока.
Запорный вентиль
Резьбовое соединение
Винтовое соединение
Фланцевое соединение
Труба пережата
Оребренная труба
Обвязка трубопровода по месту
Обвязка трубопровода по месту
Теплообменник
внутреннего
блока
Внутренний блок
Вентилятор
Теплообменник
внутреннего
блока
Вентилятор
Обвязка трубопровода по месту
Обвязка трубопровода по месту
