Daikin RY71B7V1 [7/10] Схема холодильного контура
![Daikin RY71B7V1 [7/10] Схема холодильного контура](/views2/1783048/page7/bg7.png)
• Наружные блоки с двумя, тремя и четырьмя внутренними блоками • R22 • RY711001257/RY200250F7
• Серия SPLIT — Sky Air • Наружные блоки 627
27
6

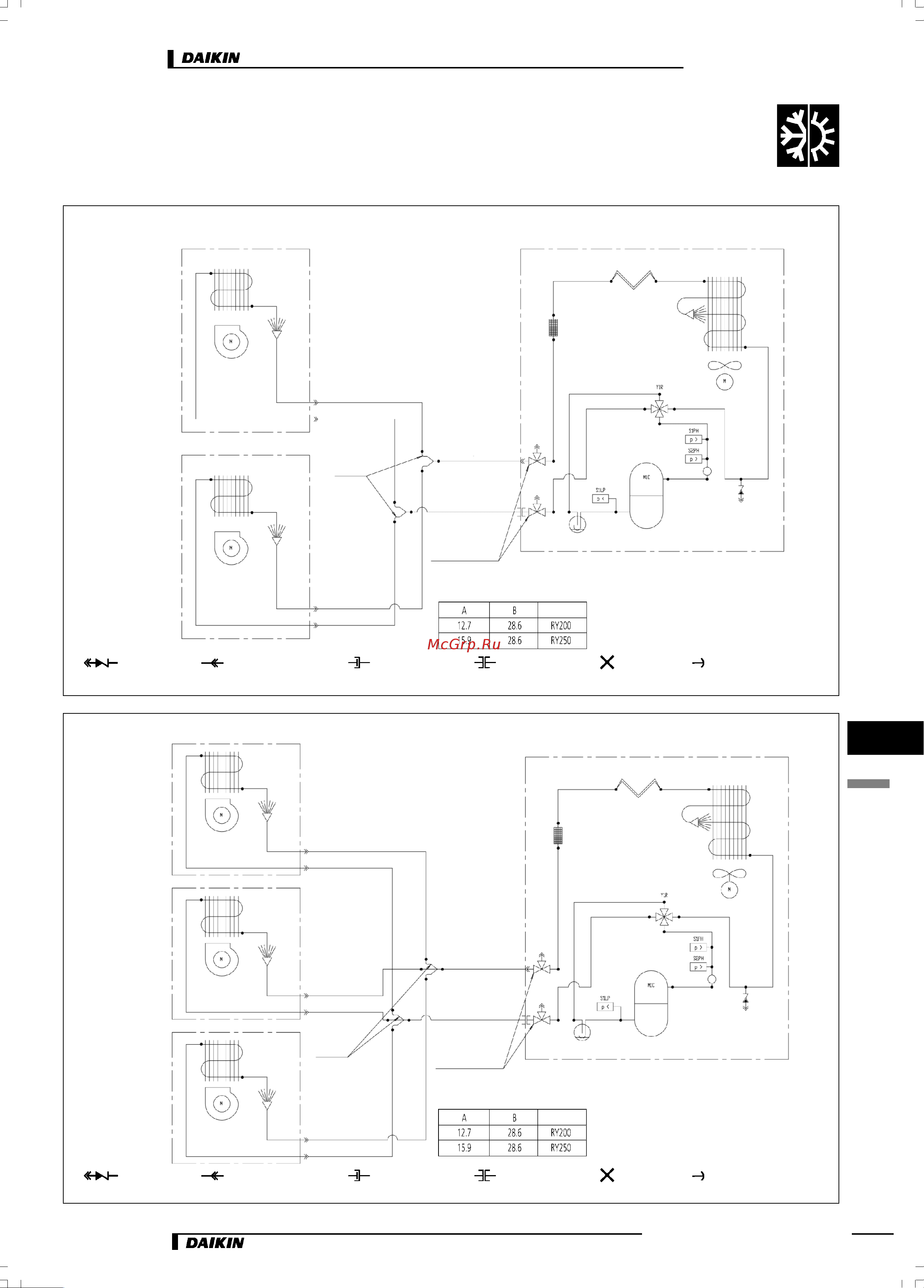

6 Схема холодильного контура
См. раздел RY, схемы холодильного контура
для RY71100125B7/RY200250F7
Теплообменник внутреннего блока
Система с двумя внутренними блоками RY200250
3TW215052A
WОбратный клапан WРезьбовое соединение WВинтовое соединение WФланцевое соединение WТруба пережата WОребренная труба
M : Электродвигатели вентиляторов
M1C : Электродвигатель компрессора
S1LP : Реле низкого давления
S1PH : Реле высокого давления
S2LP : Реле высокого давления
Y1R : Четырехходовой вентиль
Капиллярная трубка
Теплообменник
наружного блока
Фильтр
Вентилятор
Обвязка трубопровода по месту
Обвязка трубопровода по месту
Осевой вентилятор
Внутренний блок
Обвязка трубопровода
∅А по месту
Компрессор
Обвязка трубопровода
∅В по месту
Шумоглушитель
Запорный вентиль
(с сервисным портом 1/4",
с развальцовкой)
Аккумулятор
Порт манометра
(1/4", с развальцовкой)
Модель
Наружный блок
Примечание:
1. Трубы между рефнетами и внутренними блоками
должны иметь такой же диаметр, что и штуцеры
внутренних блоков.
Внутренний блок
Вентилятор
Теплообменник внутреннего блока
Обвязка трубопровода по
месту
Обвязка трубопровода по
месту
Теплообменник внутреннего блока
Система с тремя внутренними блоками RY200250
3TW215053A
WОбратный клапан WРезьбовое соединение WВинтовое соединение WФланцевое соединение WТруба пережата WОребренная труба
M : Электродвигатели вентиляторов
M1C : Электродвигатель компрессора
S1LP : Реле низкого давления
S1PH : Реле высокого давления
S2LP : Реле высокого давления
Y1R : Четырехходовой вентиль
Капиллярная трубка
Теплообменник
наружного блока
Фильтр
Вентилятор
Обвязка трубопровода по месту
Обвязка трубопровода по месту
Осевой вентилятор
Внутренний блок
Обвязка трубопровода
∅А по месту
Компрессор
Обвязка трубопровода
∅В по месту
Шумоглушитель
Запорный вентиль
(с сервисным портом
1/4", с развальцовкой)
Аккумулятор
Порт манометра
(1/4", с развальцовкой)
Модель
Наружный блок
Примечание:
1. Трубы между рефнетами и внутренними блоками
должны иметь такой же диаметр, что и штуцеры
внутренних блоков.
Внутренний блок
Вентилятор
Теплообменник внутреннего блока
Обвязка трубопровода по
месту
Обвязка трубопровода по
месту
Внутренний блок
Вентилятор
Теплообменник внутреннего блока
Обвязка трубопровода по
месту
Обвязка трубопровода по
месту
Рефнеты
(разветвители)
Рефнеты
(разветвители)
