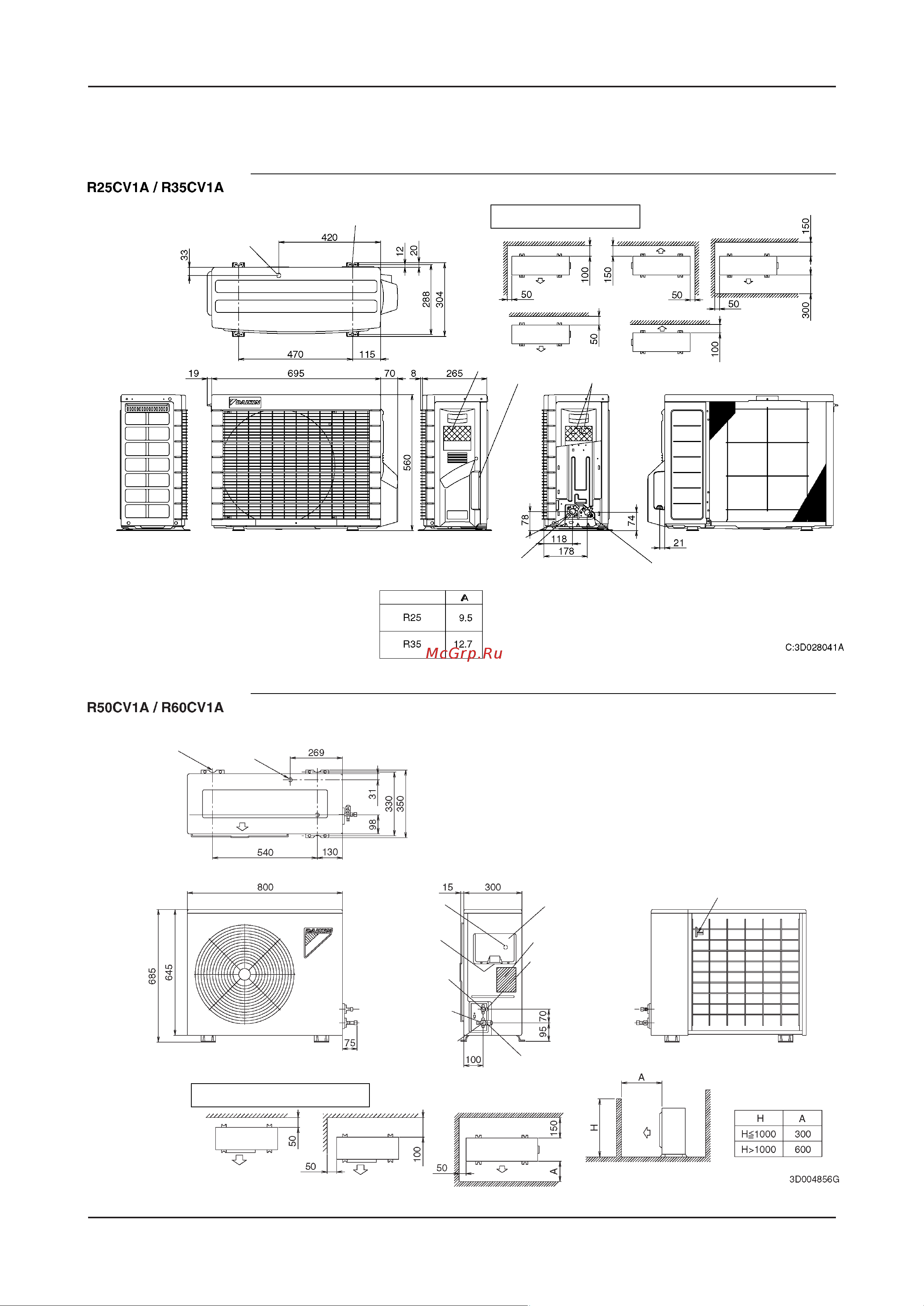

ED01417Габаритные размеры
Кондиционеры серии С6
3.2 Наружные блоки
ВЫХОД ДРЕНАЖА (ШЛАНГ ДЛЯ
ПОДСОЕДИНЕНИЯ, ВД 15,9)
4 ОТВЕРСТИЯ ПОД АНКЕРНЫЕ
БОЛТЫ (М8 ИЛИ М10)
МИНИМАЛЬНОЕ ПРОСТРАНСТВО ДЛЯ
ПРОХОДА ВОЗДУХА
ВЫСОТА СТЕНЫ НА СТОРОНЕ ВЫХОДА
ВОЗДУХА НЕ БОЛЕЕ 1200
ШИЛЬДИК
ВВОД
ЭЛЕКТРОПИТАНИЯ
КЛЕММНАЯ КОЛОДКА С
КЛЕММОЙ ЗАЗЕМЛЕНИЯ
СЕРВИСНЫЙ ПОРТ
ЗАПОРНЫЙ ВЕНТИЛЬ ТРУБЫ ГАЗООБРАЗНОГО ХЛАДАГЕНТА
(∅А ТЕПЛОИЗОЛЯЦИОННАЯ МЕДНАЯ ТРУБКА)
В СЛУЧАЕ СНЯТИЯ КРЫШКИ
ЗАПОРНОГО ВЕНТИЛЯ
ЗАПОРНЫЙ ВЕНТИЛЬ ТРУБЫ
ЖИДКОГО ХЛАДАГЕНТА
(ТЕПЛОИЗОЛИРОВАННАЯ МЕДНАЯ
ТРУБА ∅6,4)
МОДЕЛЬ
ОТВЕРСТИЯ ПОД АНКЕРНЫЕ БОЛТЫ
(М8 ИЛИ М10)
ВЫХОД ДРЕНАЖА
КЛЕММА ДЛЯ
ПОДКЛЮЧЕНИЯ
ЗАЗЕМЛЕНИЯ (M4)
КЛЕММНАЯ КРЫШКА
ВВОД ЭЛЕКТРОПИТАНИЯ
ШИЛЬДИК
ЗАПОРНЫЙ ВЕНТИЛЬ ТРУБЫ
ЖИДКОГО ХЛАДАГЕНТА
ТРУБА ЖИДКОГО ХЛАДАГЕНТА
(ТЕПЛОИЗОЛИРОВАННАЯ
МЕДНАЯ ТРУБА ∅6,4)
ТЕРМОСТАТ НАРУЖНОГО
ВОЗДУХА
СЕРВИСНЫЙ ПОРТ
ЗАПОРНЫЙ ВЕНТИЛЬ
ТРУБЫ ГАЗООБРАЗНОГО
ХЛАДАГЕНТА
ТРУБА ГАЗООБРАЗНОГО ХЛАДАГЕНТА
(ТЕПЛОИЗОЛИРОВАННАЯ МЕДНАЯ
ТРУБКА ∅15,9)
МИНИМАЛЬНОЕ ПРОСТРАНСТВО ДЛЯ ПРОХОДА
ВОЗДУХА
