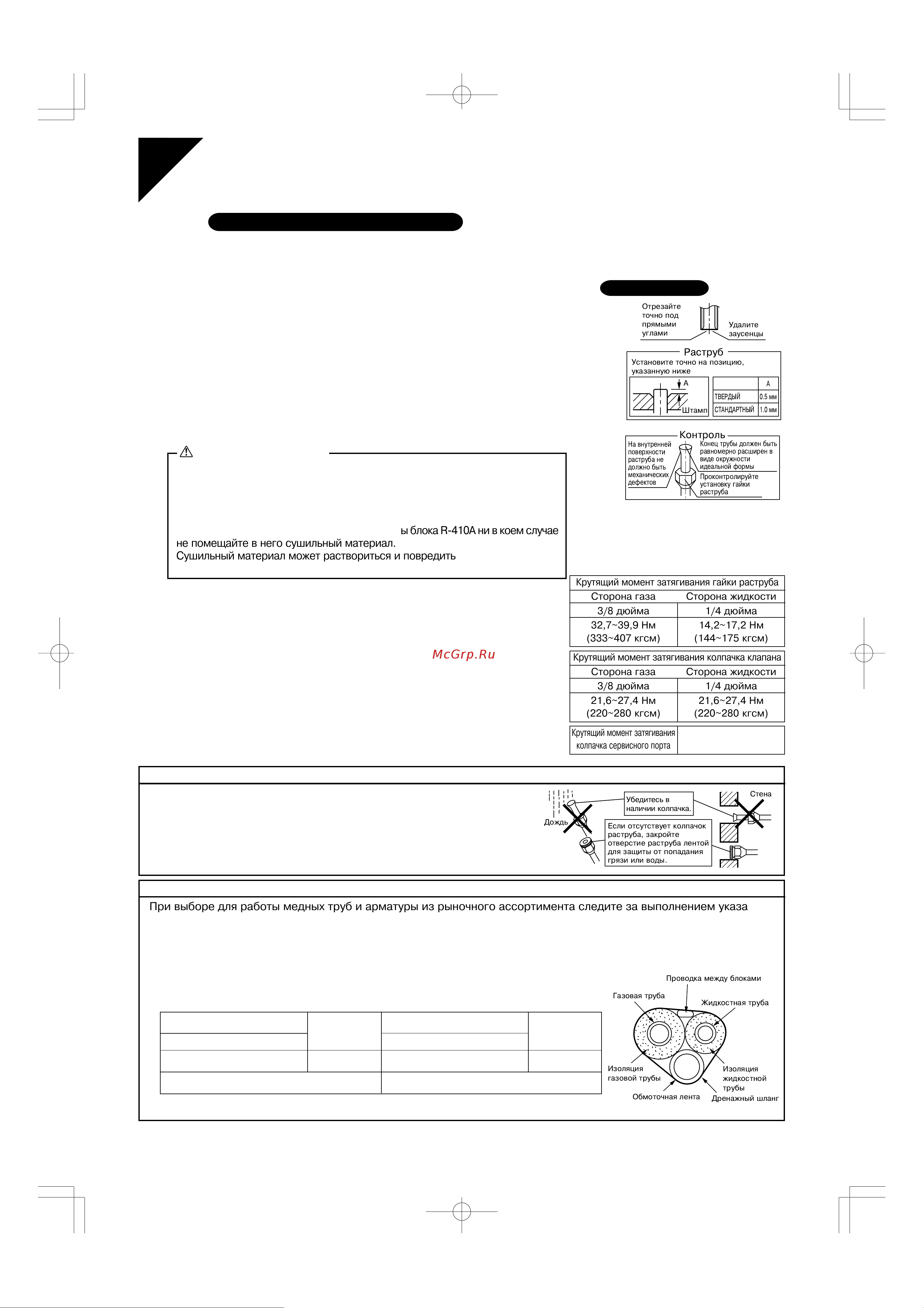

НАРУЖНЫЙ БЛОК При монтаже комнатных блоков множественной конфигурации выполняйте работу по инструкции из руководства по монтажу поставляемого с наружным блоком для множественной конфигурации МОНТАЖ НАРУЖНОГО БЛОКА наружного блока жТГ Для монтажа наружного блока обратитесь к п ВЫБОР МЕСТА УСТАНОВКИ МОНТАЖНЫМ ЧЕРТЕЖАМ КОМНАТНОГО НАРУЖНОГО БЛОКОВ 2 Отрезайте точно под прямыми углами РАСТРУБ НА КОНЦЕ ТРУБЫ Раструб 1 Обрежьте конец трубы труборезальным приспособлением 2 Удалите заусенцы с поверхности резания направленной вниз во избежание попадания крошки от резания в трубу 3 Наденьте на трубу гайку раструба 4 Выполните раструб 5 Проконтролируйте правильность выполнения раструба Установите точно на позицию указанную ниже А 05 ни ТВЕРДЫЙ Штамп СТАНДАРТНЫЙ 1 0 мм Контроль На внутренней поверхности раструба не должно быть механических дефектов рД ПРЕДУПРЕЖДЕНИЯ Не наносите на раструб минеральное масло Оберегайте систему от попадания в нее минерального масла поскольку это приводит к укорачиванию срока службы блоков Ни в коем случае не пользуйтесь трубопроводом ранее использованным в других установках Используйте только компоненты поставляемые с блоком Для обеспечения установленного срока службы блока Р 41 ОА ни в коем случае не помещайте в него сушильный материал Сушильный материал может раствориться и повредить систему Недостаточный раструб может привести к утечке газообразного хладагента 3 II Удалите заусенцы Конец трубы должен быть Ну равномерно расширен в 1 К виде окружности V Гу ФОРМЫ I И Проконтролируйте установку гайки ТТ раструба___________ Крутящий момент затягивания гайки раструба СИСТЕМА ТРУБ ДЛЯ ХЛАД АГЕНТА Сторона газа 1 Совместите оси обоих раструбов и вручную поверните гайки раструба на 3 или 4 оборота Далее полностью затяните гайки гаечным ключом с ограничением по крутящему моменту Для завинчивания гаек раструба пользуйтесь гаечными ключами с ограничением по крутящему моменту во избежание повреждений этих гаек и испускания газа 2 Для предотвращения утечки газа нанесите охлаждающее машинное масло и на внутреннюю и на наружную поверхности раструба Используйте охлаждающее масло для А 410А Сторона жидкости 3 8 дюйма 1 4 дюйма 32 7 39 9 Нм 14 2 17 2 Нм 333 407 кгсм 144 175 кгсм Крутящий момент затягивания колпачка клапана Сторона газа Сторона жидкости 3 8 дюйма 1 4 дюйма 21 6 27 4 Нм 220 280 кгсм 21 6 27 4 Нм 220 280 кгсм Крутящий момент затягивания 10 8 14 7 Нм колпачка сервисного порта 110 150 кгсм Меры предосторожности при работе с трубами Защищайте открытый конец трубы от попадания пыли и влаги Все изгибы труб должны быть как можно более плавными Для изгиба пользуйтесь гибочной машиной для труб Радиус изгиба должен быть не менее 30 40 мм Выбор меди и теплоизоляционных материалов При выборе для работы медных труб и арматуры из рыночного ассортимента следите за выполнением указанных ниже требований Изоляционный материал пенополиэтилен Коэффициент теплопередачи 0 041 Ю 0 052 кВт мК 0 035 0 045 ккал м час С Температура на поверхности трубы для газообразного хладагента достигает максимума 110 С Выбирайте теплоизоляционные материалы выдерживающие эту температуру Проводка между блоками Проконтролируйте изоляцию как газового так и жидкостного трубопровода и соблюдение габаритов изоляционного покрытия указанных ниже Сторона газа Тепловая изоляция газовой трубыТепловая Сторона изоляция жидкости жидкостной трубы 25 Класс 35 Класс 25 Класс 35 Класс О О 9 5 мм Толщина 0 8 мм О О 6 4 мм 1 О 12 15 мм 1 О 8 10 мм Толщина 10 мм Мин Обмоточная лента Дренажный шланг Используйте отдельные теплоизоляционные трубки для газовой трубы и трубы с жидким хладагентом 105
