FUXTEC FX-KM196-SET1 [12/22] Монтаж подметальной машины

4. Монтаж подметальной машины

Желательно во время сборки воспользоваться помощью еще одного человека.

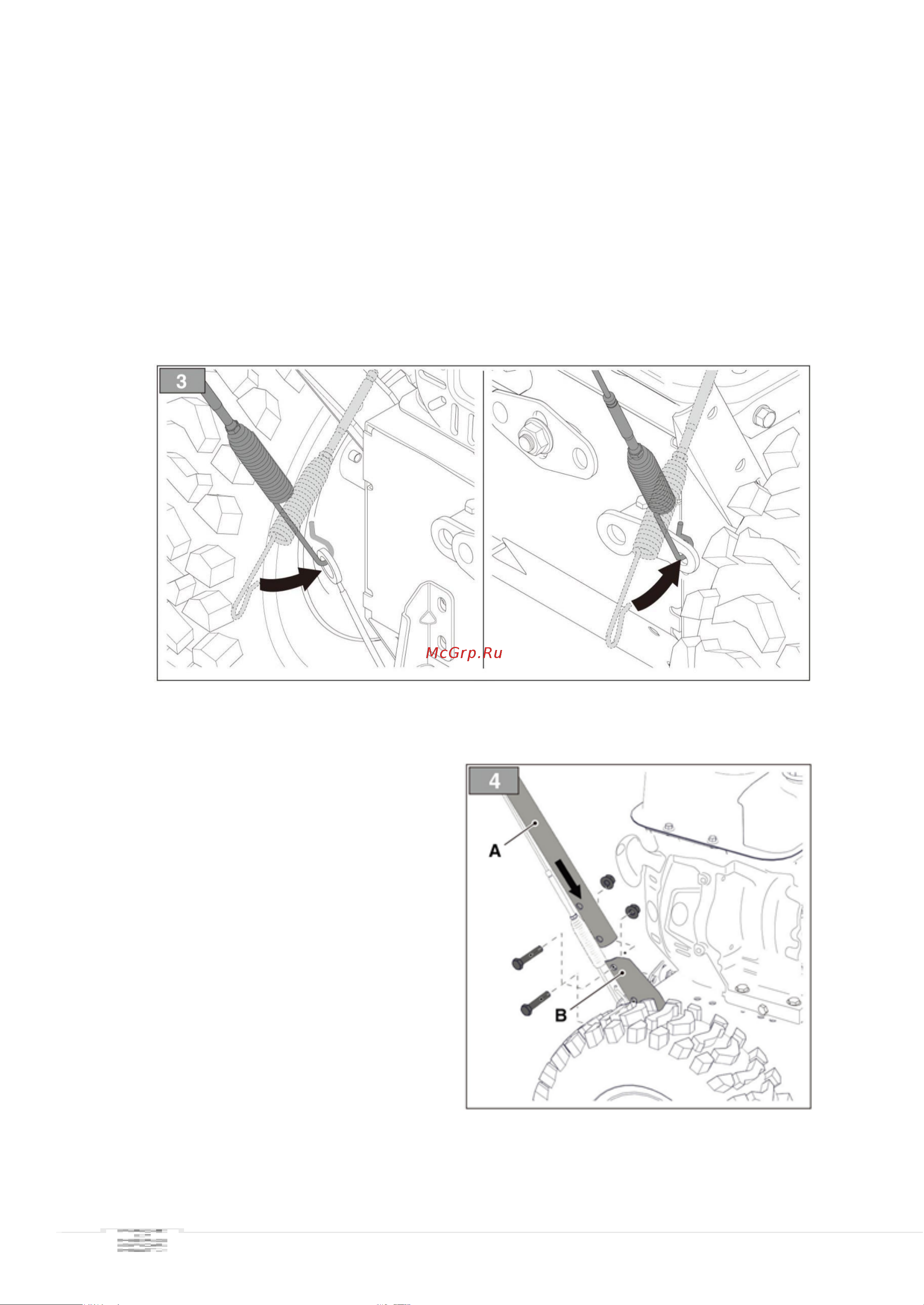

Монтаж кабеля привода и управления щетками.

Вставьте кабели, в соответствии с рис. 3, в соответствующие петли.

Примечание: Кабели предварительно установлены на направляющей

Монтаж рукоятки

Рукоятка поставляется в сборе.

Соответствующие гайки и болты

(B и C) находятся в пакете.

a) Соедините оба конца

направляющего рельса (4А)

в выемке (4В)

b) Теперь закрепите

соединение с помощью

винтов и гаек
