SiT12-205 Configurazione del sistema
Configurazione del sistema 93

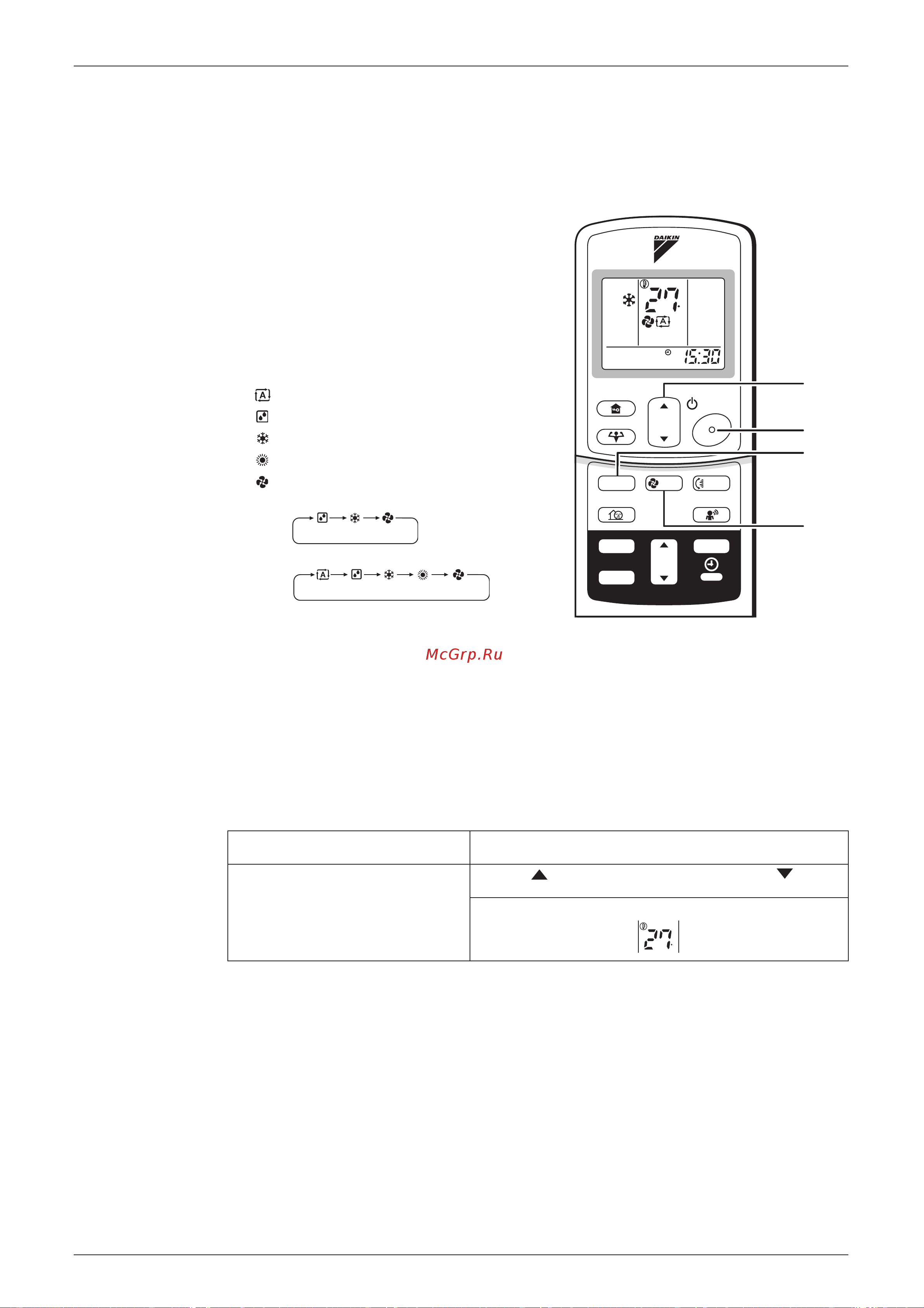

1.4 Funzionamento AUTO · DEUMIDIFICAZIONE·
RAFFREDDAMENTO · RISCALDAMENTO·
VENTILAZIONE
Il condizionatore funziona nella modalità da voi scelta.
Alla successiva accensione, il condizionatore riprenderà a
funzionare mantenendo le impostazioni precedenti.
■ Per avviare l'unità
1. Premere il pulsante "MODE" e selezionare
una modalità di funzionamento.
Ad ogni pressione del pulsante sarò possibile
selezionare una modalità diversa. Le varie opzioni
verranno presentate in sequenza.
AUTO
DEUMIDIFICAZIONE
RAFFREDDAMENTO
RISCALDAMENTO
VENTILAZIONE
<FTK>
<FTX>
2. Premere l'interruttore ON/OFF .
• Si accenderà la spia di FUNZIONAMENTO.
■ Per arrestare l'unità
3. Premere nuovamente l'interruttore ON/OFF
• La spia di FUNZIONAMENTO si spegnerà.
■ Per modificare l'impostazione della temperatura
4. Premere il pulsante di regolazione della TEMPERATURA
Modalità DEUMIDIFICAZIONE o
VENTILAZIONE
Modalità RISCALDAMENTO; RAFFREDDAMENTO o VENTILAZIONE
Non è possibile impostare la temperatura.
Premere " " per aumentare la temperature; premere " " per
abbassarla.
Impostare alla temperatura desiderata.
C
TEMP
ON/OFF
POWERFUL
HOME LEAVE
MODE
TIMER
FAN
SWING
SILENT
SENSOR
ON
CANCEL
OFF
2, 3
1
4
5
C
