15

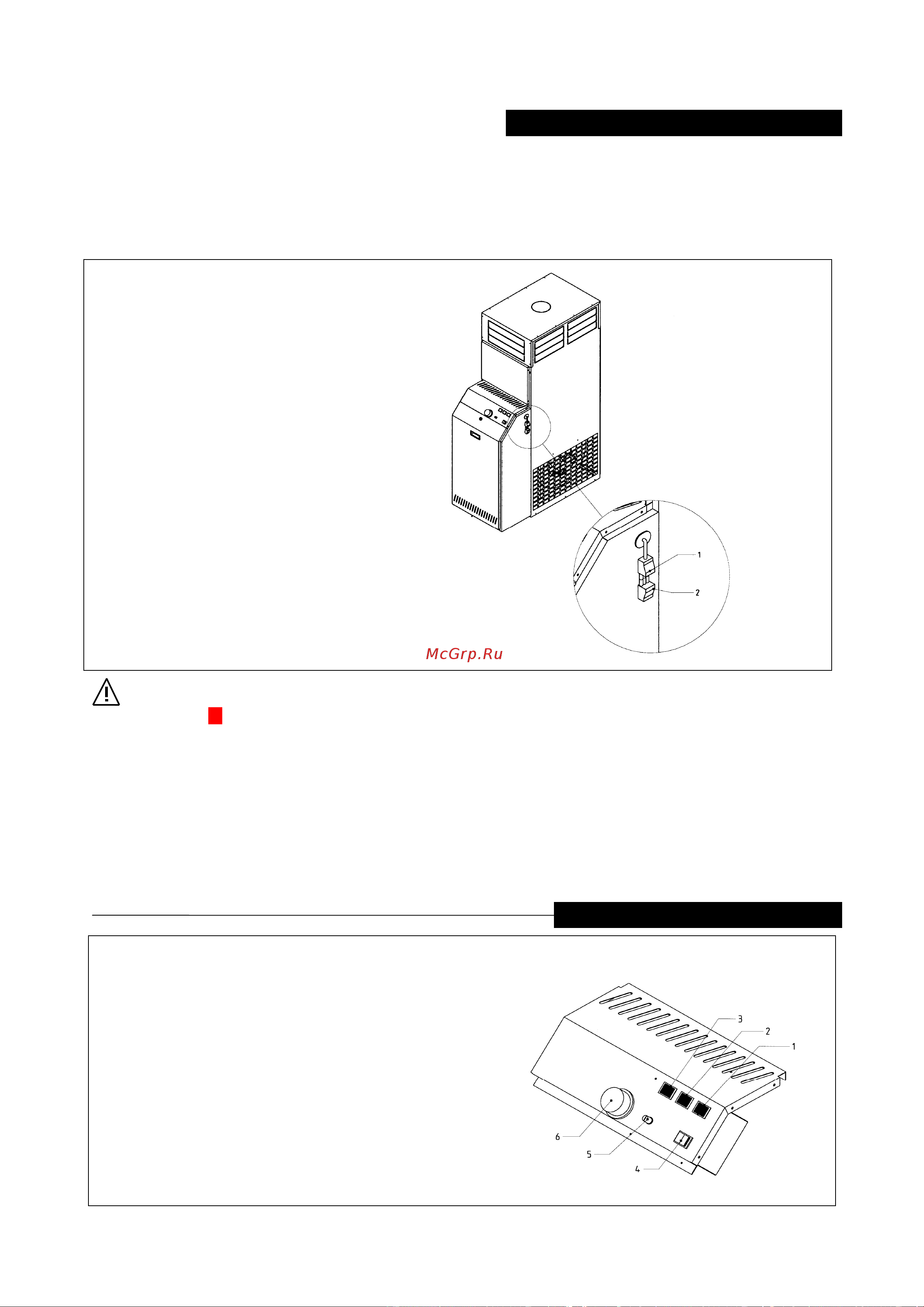

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
Воздухонагреватели поставляются с установленной
панелью управления, подключенным двигателем
вентилятора, термостатами и горелкой (если
установлена):
Поэтому, пользователю остается лишь произвести
подключение к сети общего электрического питания.
Для осуществления любых видов подключения
пользуйтесь соответствующим гнездом-вилкой,
расположенным снаружи, в соответствии со специальной
электрической схемой.
ВНИМАНИЕ!
• Установить до аппарата термомагнитный
переключатель надлежащих размеров в соответствии
с техническими характеристиками, приведенными в
разделе «Технические данные», и действующими
стандартами.
• Необходимо проверить (прибегнув к помощи
квалифицированных специалистов), что сечение
кабелей и электрическое оборудование
соответствуют максимальной мощности,
потребляемой аппаратом (мощность указана на
заводской табличке).
• Необходимо обеспечить надежное заземление
аппарата
, и проследить, чтобы заземляющий кабель
был немного длиннее кабелей линии, на случай если
произойдет непредвиденный вырыв кабелей. В таком
случае заземляющий кабель должен отсоединиться в
последнюю очередь.
• Необходимо соблюдать полярность при подключении
электрического питания.
ПАНЕЛЬ УПРАВЛЕНИЯ
1. Сигнализатор присутствия напряжения (зеленый)
2. Сигнализатор включения термостата LIMIT
(оранжевый)
3. Сигнализатор остановки горелки (красный)
4. Переключатель
5. Нажимная кнопка повторного запуска на случай
включения термостата LIMIT
6. Внутренний термостат
1. Вилка на 3 полюса
2. Гнездо на 3 полюса
