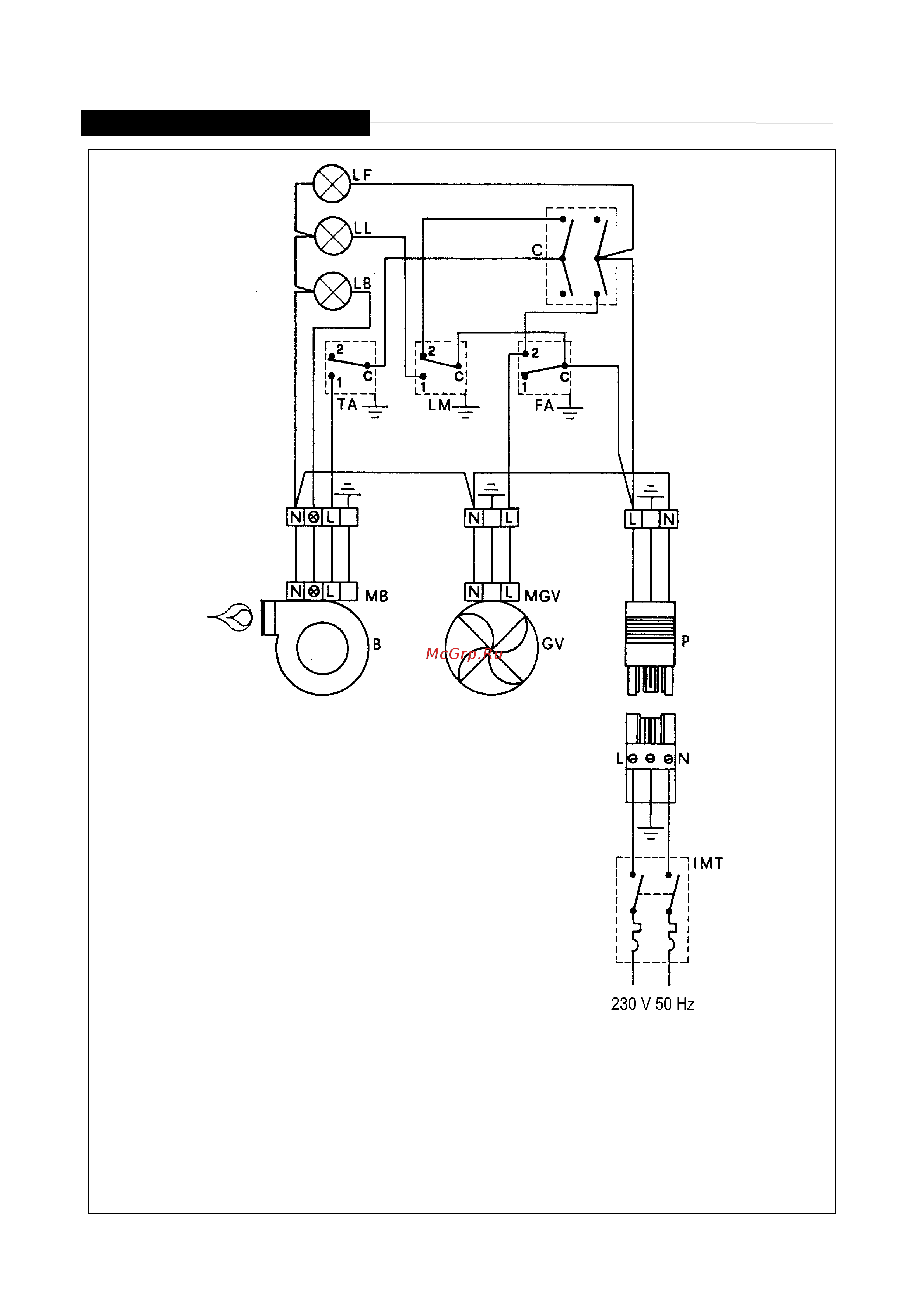

ЭЛЕКТРИЧЕСКАЯ СХЕМА
ЭКСПЛИКАЦИЯ
LF Сигнализатор присутствия напряжения
LL Сигнализатор включения термостата LIMIT
LB Сигнализатор остановки горелки
C Переключатель режимов «обогрев/стоп/
вентиляция»
TA Внутренний термостат
LM Термостат Limit
FA Термостат FAN
MB Клеммная коробка горелки
B Горелка
MGV Клеммная коробка вентиляторного блока
GV Вентиляторный блок
P Наружное гнездо
IMT* Термомагнитный переключатель
*Устанавливается снаружи аппарата самим
пользователем.
