10

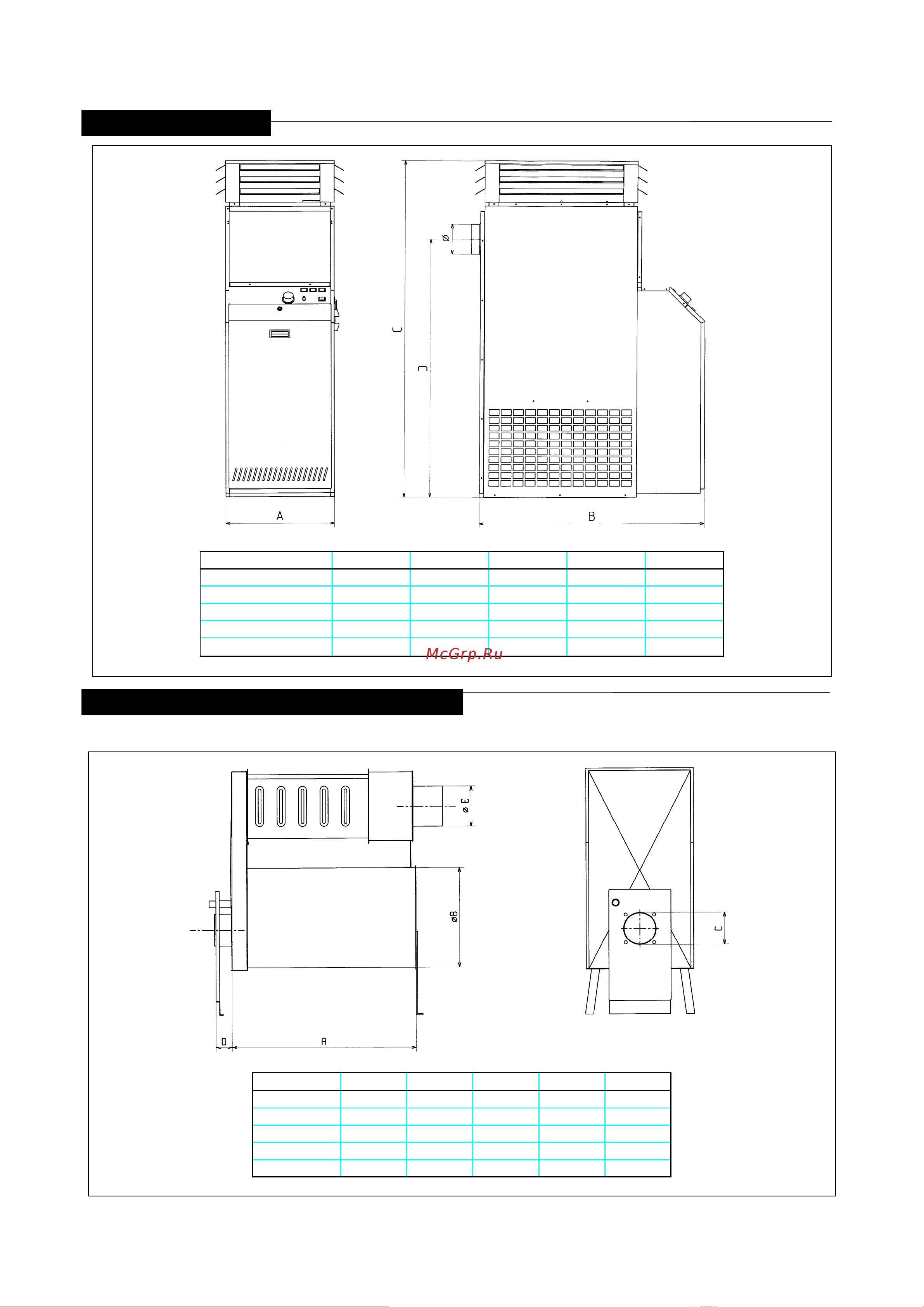

ГАБАРИТЫ
Габариты (мм) BA30S BA40S BA60S BA80S BA100S
A 460 460 540 680 760
B 1.050 1.050 1.120 1.220 1.400
C 1.600 1.600 1.700 1.885 2.000
D 1.175 1.175 1.305 1.430 1.570
∅ дымохода
120 120 150 180 200
РАЗМЕРЫ КАМЕРЫ СГОРАНИЯ
Конструкция теплообменника предполагает три оборота дымовых газов, а камера сгорания имеет следующие размеры:
Модель A
B
∅
C D
E
∅
BA30S
623 316 120 60 120
BA40S
623 316 120 60 120
BA60S
683 380 120 60 150
BA80S
728 476 170 80 180
BA100S
906 567 170 85 200
