Denon PMA-520AE Black — разъемы и клеммы для аудиоустройств: полное руководство [17/24]

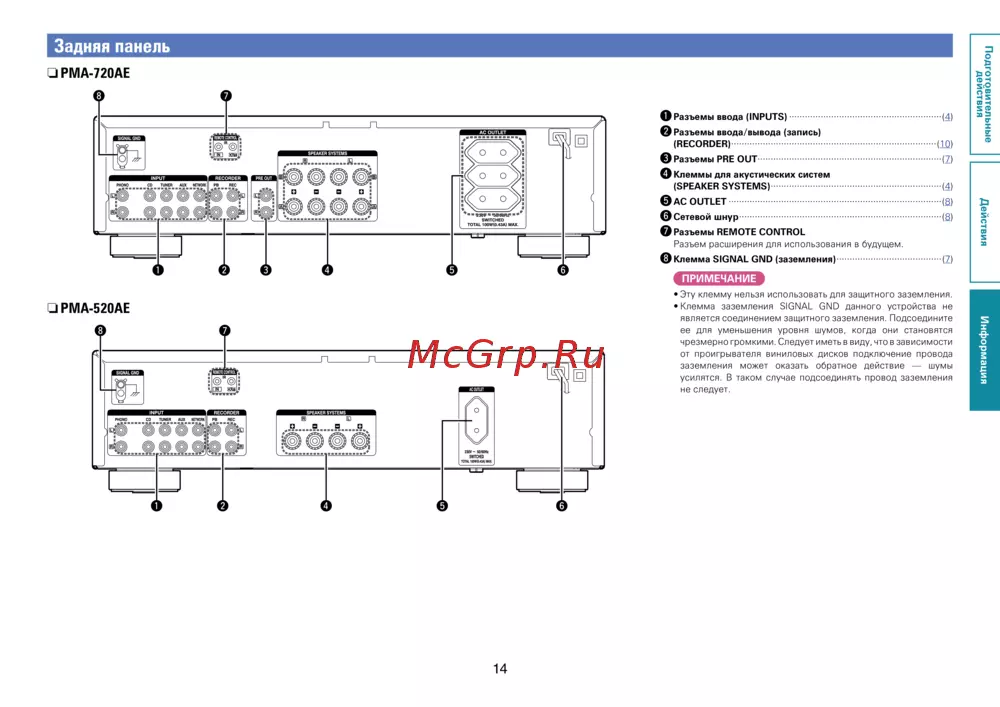

![Denon PMA-520AE [17/24] Задняя панель](/views2/1078369/page17/bg11.png)
14
Задняя панель
n PMA-720AE
ui
t yq w e r
n PMA-520AE
ui
t yq w r
q Разъемы ввода (INPUTS) ··························································(4)
w Разъемы ввода/вывода (запись)
(RECORDER) ··············································································(10)
e Разъемы PRE OUT······································································(7)
r Клеммы для акустических систем
(SPEAKER SYSTEMS) ·································································(4)
t AC OUTLET ·················································································(8)
y Сетевой шнур ·············································································(8)
u Разъемы REMOTE CONTROL
Разъем расширения для использования в будущем.
i Клемма SIGNAL GND (заземления) ········································(7)
ПРИМЕЧАНИЕ
•Эту клемму нельзя использовать для защитного заземления.
•Клемма заземления SIGNAL GND данного устройства не
является соединением защитного заземления. Подсоедините
ее для уменьшения уровня шумов, когда они становятся
чрезмерно громкими. Следует иметь в виду, что в зависимости
от проигрывателя виниловых дисков подключение провода
заземления может оказать обратное действие — шумы
усилятся. В таком случае подсоединять провод заземления
не следует.
