УСТАНОВЛЕННОЕ ОБОРУДОВАНИЕ
ДВА ВОЗДУХОНАГРЕВАТЕЛЯ:
• ВЕРТИКАЛЬНОГО ИСПОЛНЕНИЯ
• СО СВОБОДНОЙ ПОДАЧЕЙ НАГРЕТОГО ВОЗДУХА В ТРЕХ НАПРАВЛЕНИЯХ
• ОБОРУДОВАННЫЕ ОДНОСТУПЕНЧАТЫМИ ГАЗОВЫМИ БЛОЧНЫМИ ГОРЕЛКАМИ
ТЕПЛОВАЯ НАГРУЗКА (КАЖДОГО)
➧
280.000 ккал/ч
➧
325,6 кВт
ТЕПЛОВОЙ К.П.Д.
➧
94%
ПОЛЕЗНАЯ ТЕПЛОВАЯ МОЩНОСТЬ (КАЖДОГО)
➧
263.200 ккал/ч
➧
306,0 кВт
НОМИНАЛЬНЫЙ ПОТОК ВОЗДУХА (КАЖДОГО)
➧
28.360 Нм
3
/ч
ТЕПЛОВОЙ СКАЧОК
➧
32°K
СРЕДНЯЯ СКОРОСТЬ ПОТОКА ТЕПЛОГО ВОЗДУХА
➧
6,1 м/c
СМЕСИТЕЛИ ВОЗДУХА, 14 ШТ.:
ПОТОК ВОЗДУХА (КАЖДОГО)
➧
3.500 м
3
/ч
ОБЪЕМ ОБРАБАТЫВАЕМОГО ВОЗДУХА:
РАСХОД ВОЗДУХА ВОЗДУХОНАГРЕВАТЕЛЕЙ
➧
28.360x2 = 56.720 Нм
3
/ч
РАСХОД ВОЗДУХА СМЕСИТЕЛЕЙ ВОЗДУХА
➧
3.500x14 = 49.000 Нм
3
/ч
СУММАРНЫЙ РАСХОД ВОЗДУХА
➧
56.720+49.000 = 105.720 Нм
3
/ч
ОТНОШЕНИЕ РАСХОД ВОЗДУХА / ОБЪЁМ ПОМЕЩЕНИЯ
➧
4 : 1
ПЛОЩАДЬ 3.800 м
2
ОБЪЕМ ПОМЕЩЕНИЯ 25.600 м
3
СМЕСИТЕЛИ
ВОЗДУХОНА-
ГРЕВАТЕЛИ
ПРИМЕР УСТАНОВКИ СИСТЕМЫ И ЕЕ ЭКОНОМИЧЕСКАЯ ОЦЕНКА

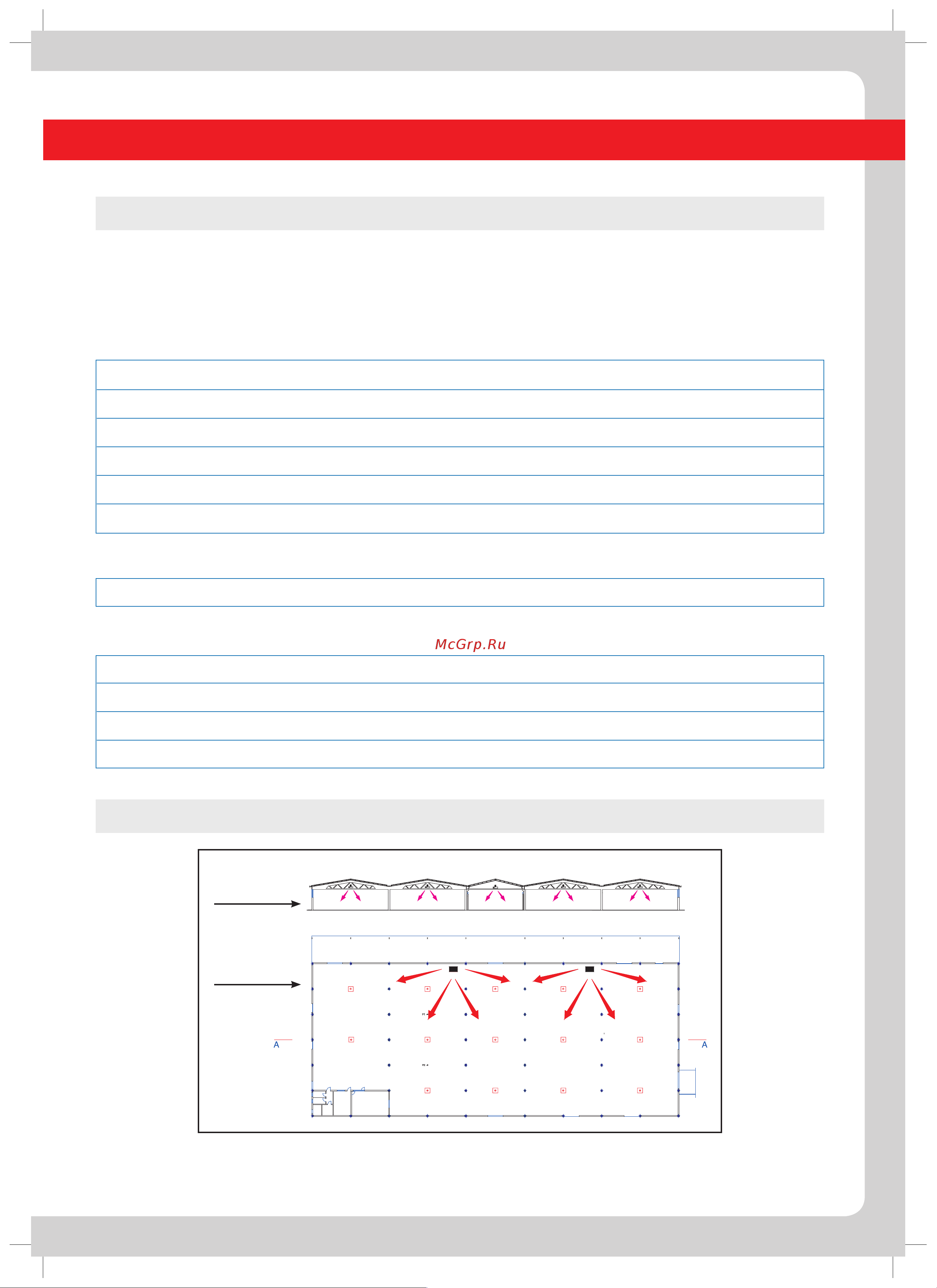

РАЗМЕЩЕНИЕ ИСТОЧНИКОВ ТЕПЛА В ПОМЕЩЕНИИ
107
