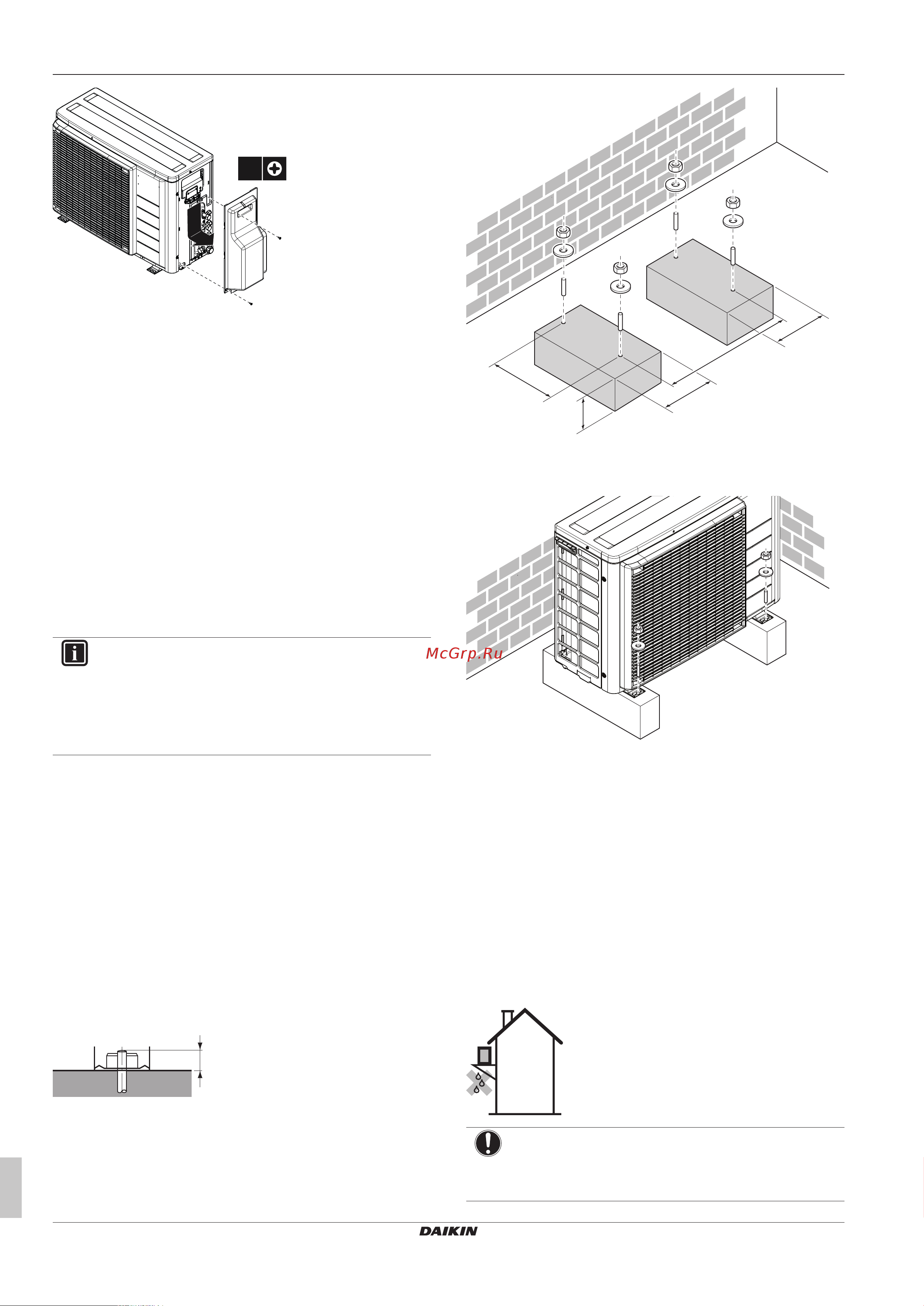

6 Монтаж
Справочное руководство для монтажника
14
2(A)MXM40+50M(3)(4)V1B(9)_2(A)MXF40+50A2V1B
Серия сплит-систем с хладагентом R32
4P600463-2 – 2019.10
2×
2
1
1
6.3 Монтаж наружного агрегата
6.3.1 Монтаж наружного блока
При
Необходимо завершить монтаж наружного и внутреннего
блоков, прежде чем подсоединять трубопроводы хладагента.
Типовая последовательность действий
Монтаж наружного блока, как правило, подразделяется на
следующие этапы:
1 Подготовка монтажной конструкции.
2 Установка наружного блока.
3 Обустройство дренажа.
6.3.2 Меры предосторожности при монтаже
наружного блока
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.3.3 Подготовка монтажной конструкции
Проверьте прочность и горизонтальность площадки для
установки, так чтобы агрегат после установки не вызывал
вибраций или шума при работе.
Если есть вероятность передачи вибрации на здание,
используйте вибростойкую резину (приобретается по месту
установки).
При наличии хорошего дренажа блок можно установить
непосредственно на бетонный пол веранды или другую прочную
поверхность.
Согласно фундаментному чертежу надежно закрепите агрегат
фундаментными болтами.
Подготовьте 4 комплекта анкерных болтов M8 или M10 с
гайками и шайбами (приобретается по месту установки).
20 mm
(mm)
311
574
240
240
a
a 100мм над расчетной поверхностью снежного покрова
6.3.4 Установка наружного блока
6.3.5 Обустройство дренажа
▪ Проследите за тем, чтобы водяной конденсат удалялся
надлежащим образом.
▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры
дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание
гололедицы во время заморозков.
▪ Если блок монтируется на раме, установите
водонепроницаемый поддон на расстоянии не более 150 мм
от днища блока во избежание просачивания воды в блок, а
также каплеобразования (см. рисунок ниже).
ПРИМЕЧАНИЕ
Если блок эксплуатируется в условиях холодного
климата, необходимо принять меры ВО ИЗБЕЖАНИЕ
замерзания откачиваемого конденсата.
