Daikin 2MXM40N2V1B [61/84] Подключение электрооборудования
![Daikin 2MXM50M3V1B9 [61/84] Подключение электрооборудования](/views2/1769996/page61/bg3d.png)
9 | Подключение электрооборудования
Справочное руководство для монтажника
61
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
4P600463-2C – 2020.08

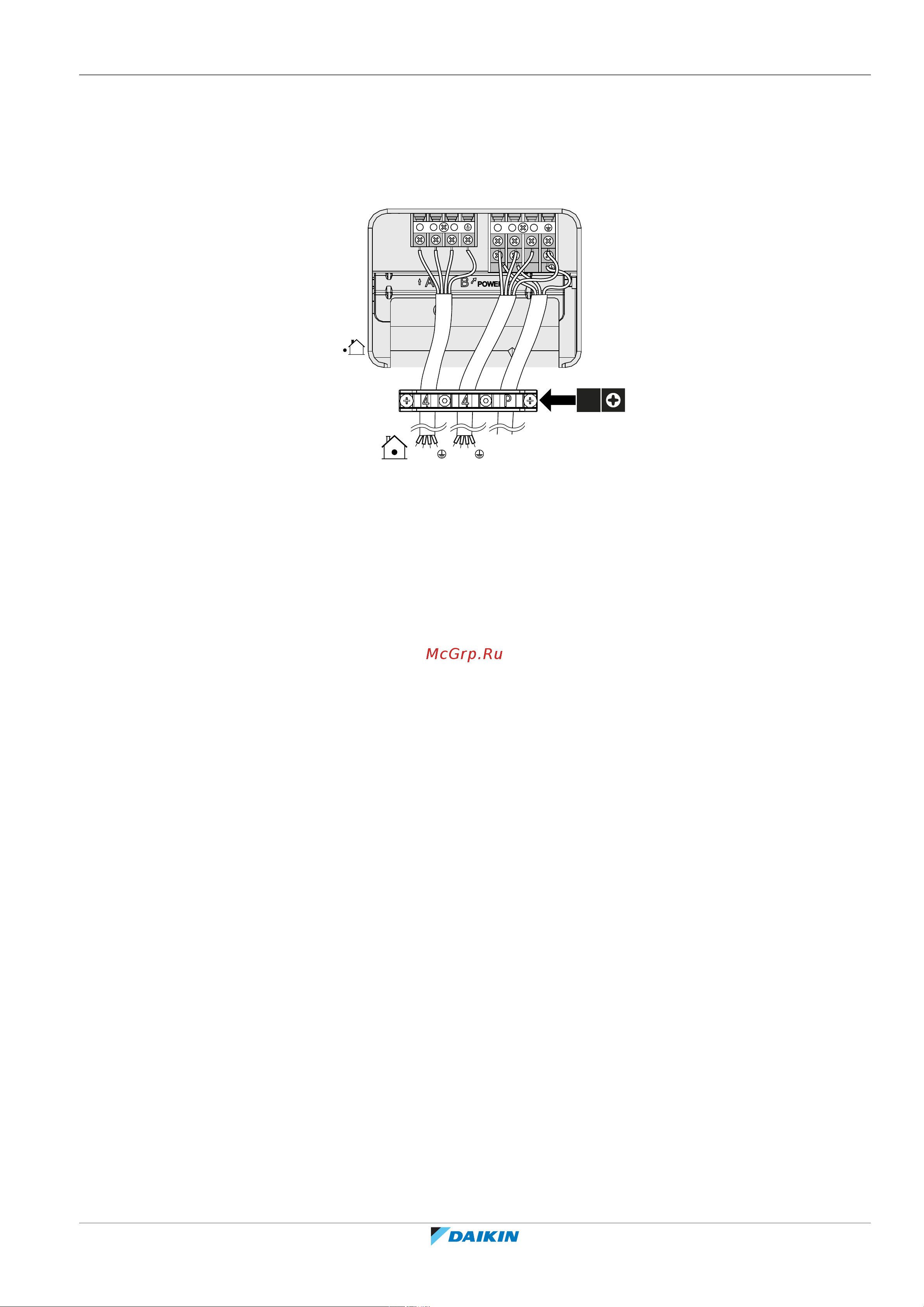

7 Прочно закрепите фиксатор проводки во избежание воздействия извне
на концы проводов.
8 Проложите проводку через вырез в днище защитной пластины.
9 Проверьте, не соприкасается ли электропроводка с трубопроводом
газообразного хладагента.
1 2 3
1 2 3 1 2 3
2×
1 2 3
L N
A B
10 Установите крышку распределительной коробки и сервисную крышку на
место.
