Tecnoclima TCO 1000 E [7/33] Размеры камеры сгорания
![Tecnoclima TCO 500 E/K [7/33] Размеры камеры сгорания](/views2/1783761/page7/bg7.png)
7

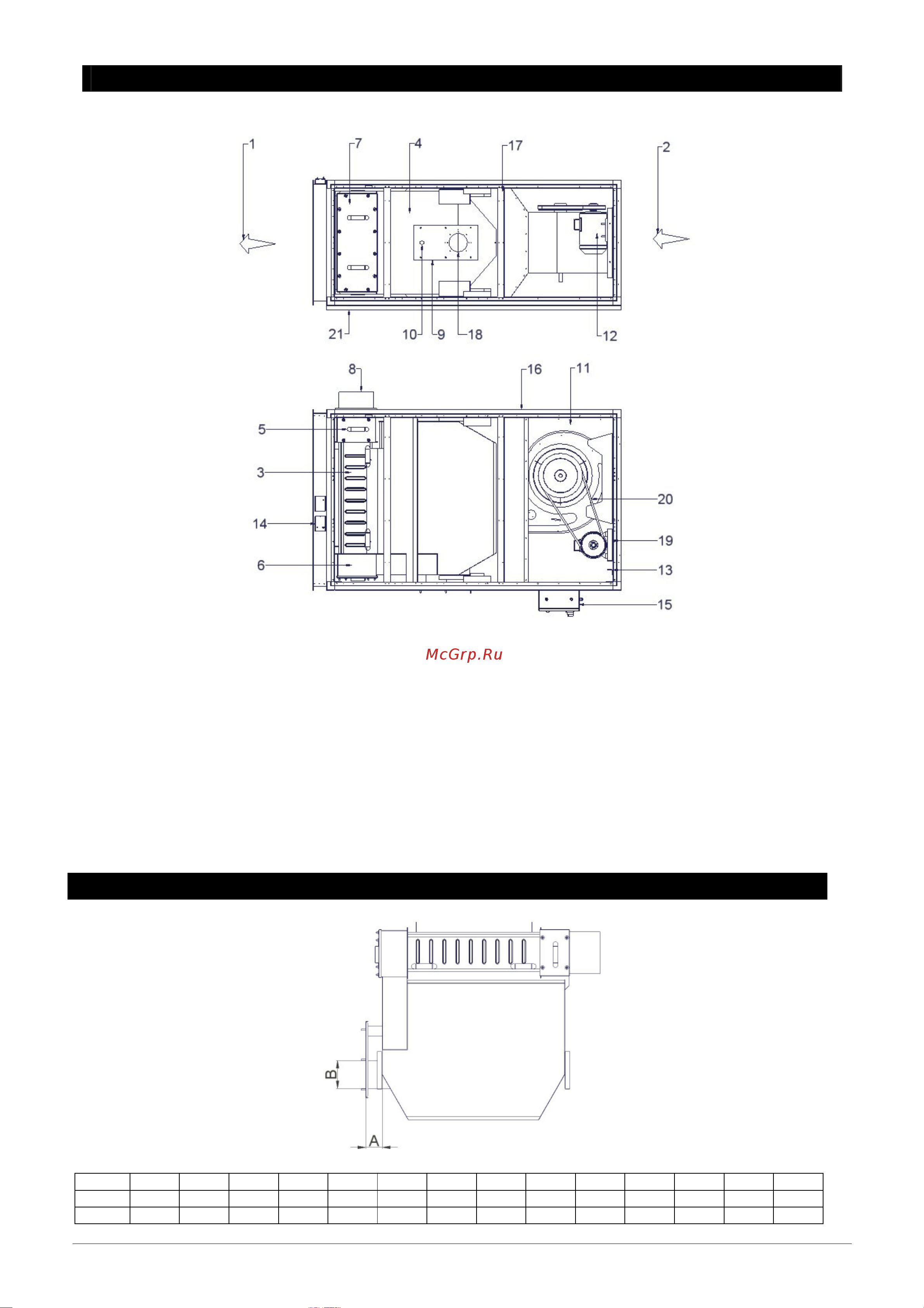

СТРУКТУРА
На данном чертеже представлена типология 5÷6
1. Выдувное отверстие
2. Всасывающее отверстие
3. Трубки отвода дыма
4. Камера сгорания
5. Задний коллектор дымохода
6. Передний коллектор дымохода
7. Смотровые дверцы
8. Дымоход
9. Фланец горелки
10. Контрольное окно для наблюдения за
пламенем
11. Центробежный вентилятор/ центробежные
вентиляторы
12. Электрический двигатель
13. Натяжной шкив
14. Двойной термостат
15. Электроаппаратура
16. Кожух
17. Винты крепления корпуса к станине/основе
18. Жерло горелки
19. Опорная плита для двигателя
20. Трансмиссия
21. Опорные лонжероны
РАЗМЕРЫ КАМЕРЫ СГОРАНИЯ
ТИП 1 2 3 4 5 6 7 8 9 10 11 12 13 14
A
80 80 80 80 150 150 130 130 130 130 140 140 150 150
B
120 150 170 170 170 170 220 220 220 220 300 300 300 300
Размеры указаны в миллиметрах
