12 Технические данные
Руководство по монтажу
25
2(A)MXM40+50 + 2(A)MXF40+50
Серия сплит-систем с хладагентом R32
3P600450-3G – 2021.03
Значок Значение
T*R Трансформатор
TC, TRC Передатчик сигналов
V*, R*V Варистор
V*R Диодный мост, блок питания на
биполярных транзисторах с
изолированным затвором
(IGBT)
WRC Беспроводной пульт
дистанционного управления
X* Клемма
X*M Клеммная колодка (блок)
Y*E Змеевик электронного
терморегулирующего вентиля
Значок Значение
Y*R, Y*S Змеевик обратного
электромагнитного клапана
Z*C Ферритовый сердечник
ZF, Z*F Фильтр подавления помех

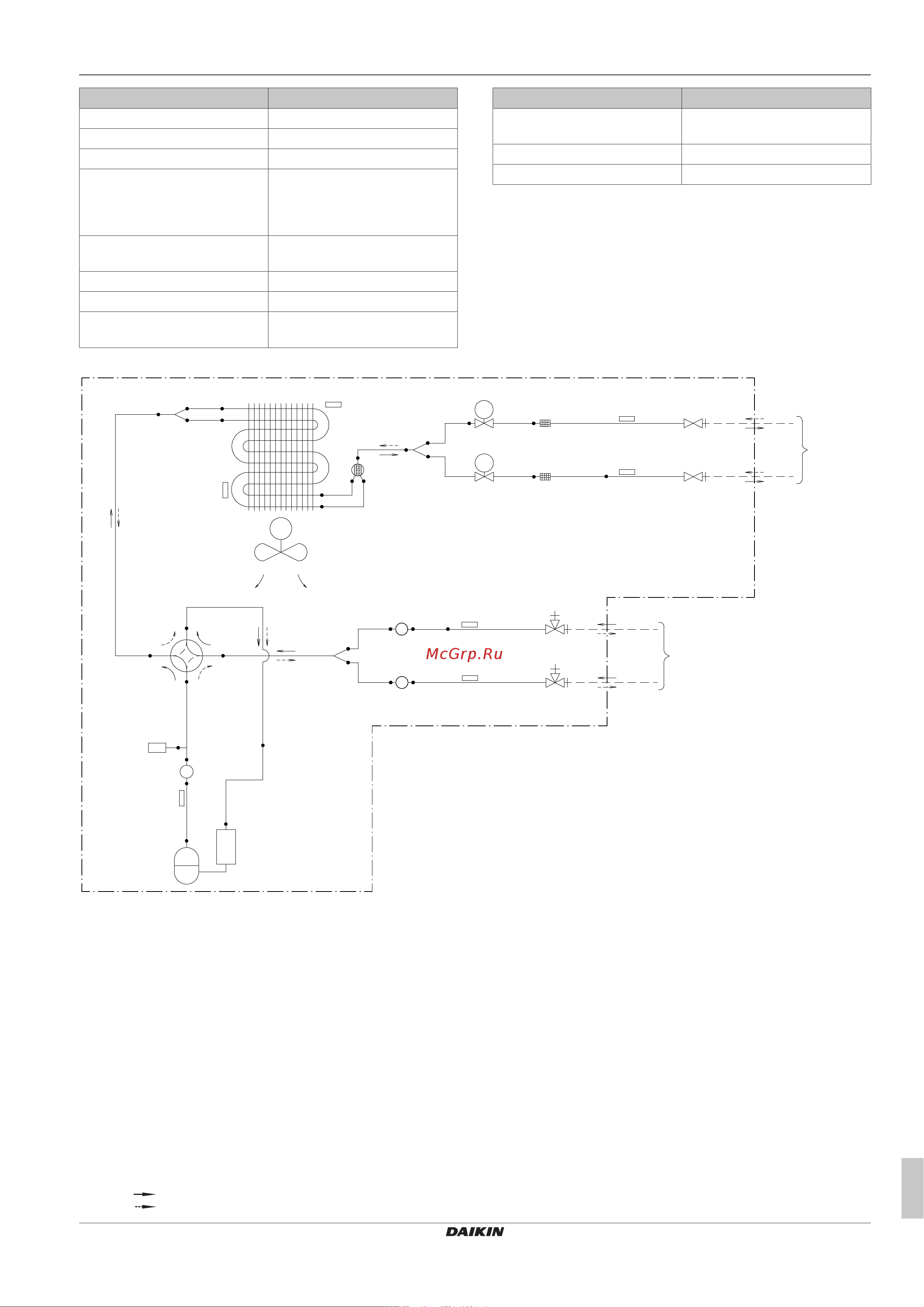

12.2 Схема трубопроводов:
Наружный блок
Классификация по категориям в соответствии с директивой
PED:
Реле высокого давления: категория IV
Компрессор: категория II
Прочие компоненты: см. параграф3 статьи4 директивы PED
2MXM50, 2AMXM50, 2AMXF50, 2MXF50
7.9CuT
7.9CuT
M
4.8CuT
4.8CuT
9.5CuT
7.9CuT
9.5CuT
9.5CuT
9.5CuT
9.5CuT
9.5CuT
6.4CuT
6.4CuT
EV
A
EV
B
9.5CuT
6.4CuT
6.4CuT
6.4CuT
9.5CuT
9.5CuT
HPS1
9.5CuT
(9.5CuT)
(12.7CuT)
(6.4CuT)
(6.4CuT)
a
b
c
d
e
f
g
g
h
i
j
A
B
A
B
k
l
l
m
n
o
o
p
q
r
s
t
n
m
i
h
g
c
c
A Помещение A
B Помещение B
a 4-ходовой клапан ВКЛ: обогрев
b Реле высокого давления с автоматическим сбросом
c Глушитель
d Термистор трубопровода нагнетания
e Компрессор
f Аккумулятор
g Ответвление
h Термистор (в контуре газообразного хладагента)
i Запорный вентиль трубопровода газообразного
хладагента
j Трубопровод газообразного хладагента по месту
установки
k Трубопровод жидкого хладагента по месту установки
l Запорный вентиль в контуре жидкого хладагента
m Термистор (в контуре жидкого хладагента)
n Фильтр
o Клапан с электроприводом
p Глушитель
q Термистор температуры наружного воздуха
r Теплообменник
M Электромотор вентилятора
Поток хладагента в режиме охлаждения
Поток хладагента в режиме обогрева
