6 Монтаж
Справочное руководство для монтажника
63
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
3×
1 2 3
3×
1 2 3

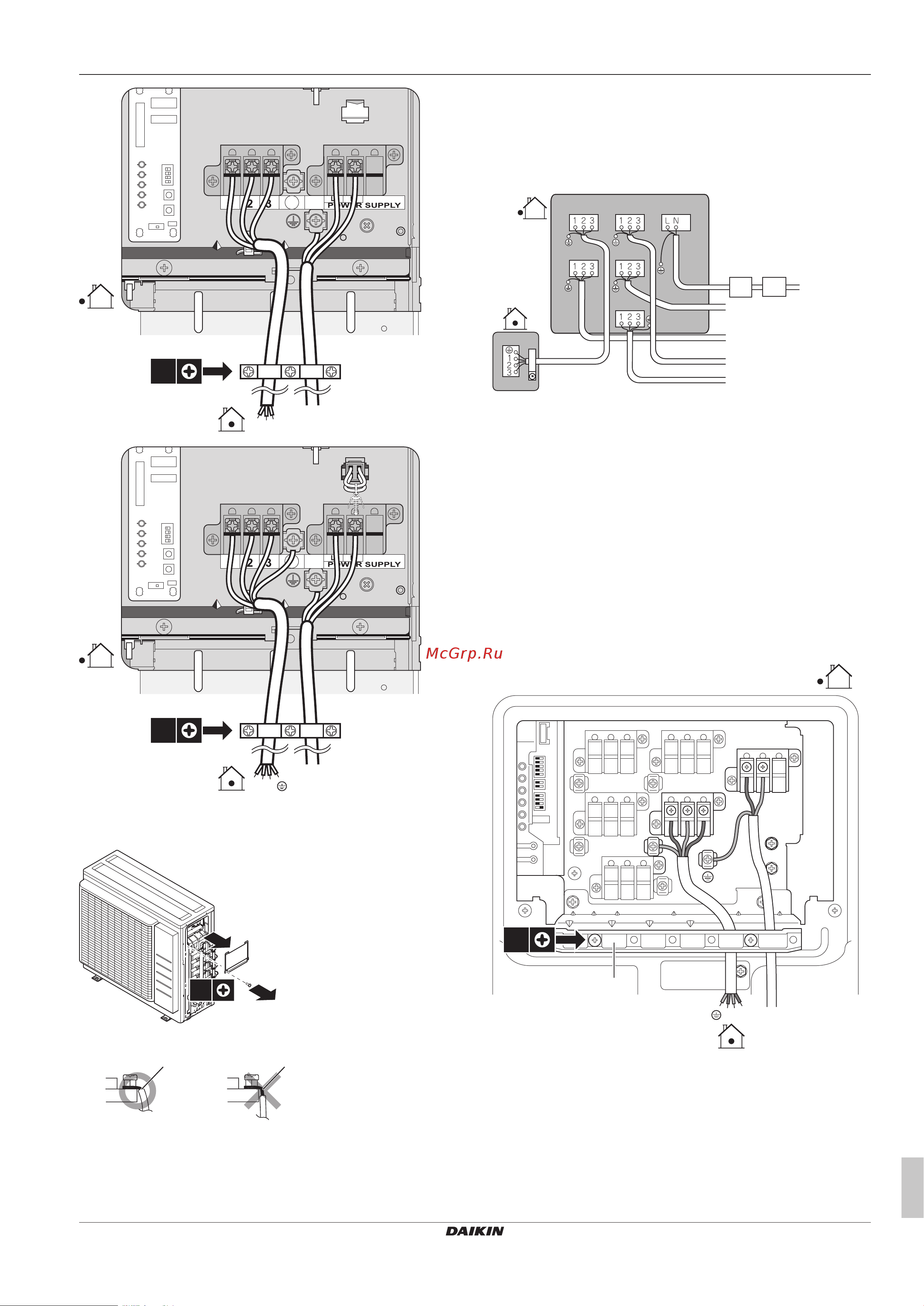

16 Установите крышку распределительной коробки.
17 Снимите крышку распределительной коробки (1 винт).
1
2
1×
18 Снимите изоляцию (20мм) с проводов.
a b
a Зачистите конец провода до этой точки
b Слишком длинный оголенный конец может привести к
поражению электрическим током или к утечке тока.
19 Подключите провода, соединяющие внутренние и
наружный блоки так, чтобы совпадали номера клемм.
Следите за соответствием маркировки трубопроводов и
электропроводки.
20 Следите за тем, чтобы электропроводка подходила к
помещению.
e-B
e-E
e-C
e-D
a-A
e-A
a-C a-D
a-E
a-B
b c
d
a Клемма для помещения (A, B, C, D, E)
b Размыкатель цепи
c Автоматический выключатель защиты от замыкания на
землю
d Провод электропитания
e Соединительная проводка для помещения (A, B, C, D,
E)
21 Прочно затяните винты клемм крестовой отверткой.
22 Чуть-чуть подергайте за провода, проверяя, не отходят ли
они.
23 Прочно закрепите фиксатор проводки во избежание
воздействия извне на концы проводов.
24 Проложите проводку через вырез в днище защитной
пластины.
25 Проверьте, не соприкасается ли электропроводка с
трубопроводом газообразного хладагента.
L N
1 2 3
1 2 3
2×
a
a Фиксатор проводки
26 Установите крышку распределительной коробки и
сервисную крышку на место.
27 Снимите крышку распределительной коробки.
