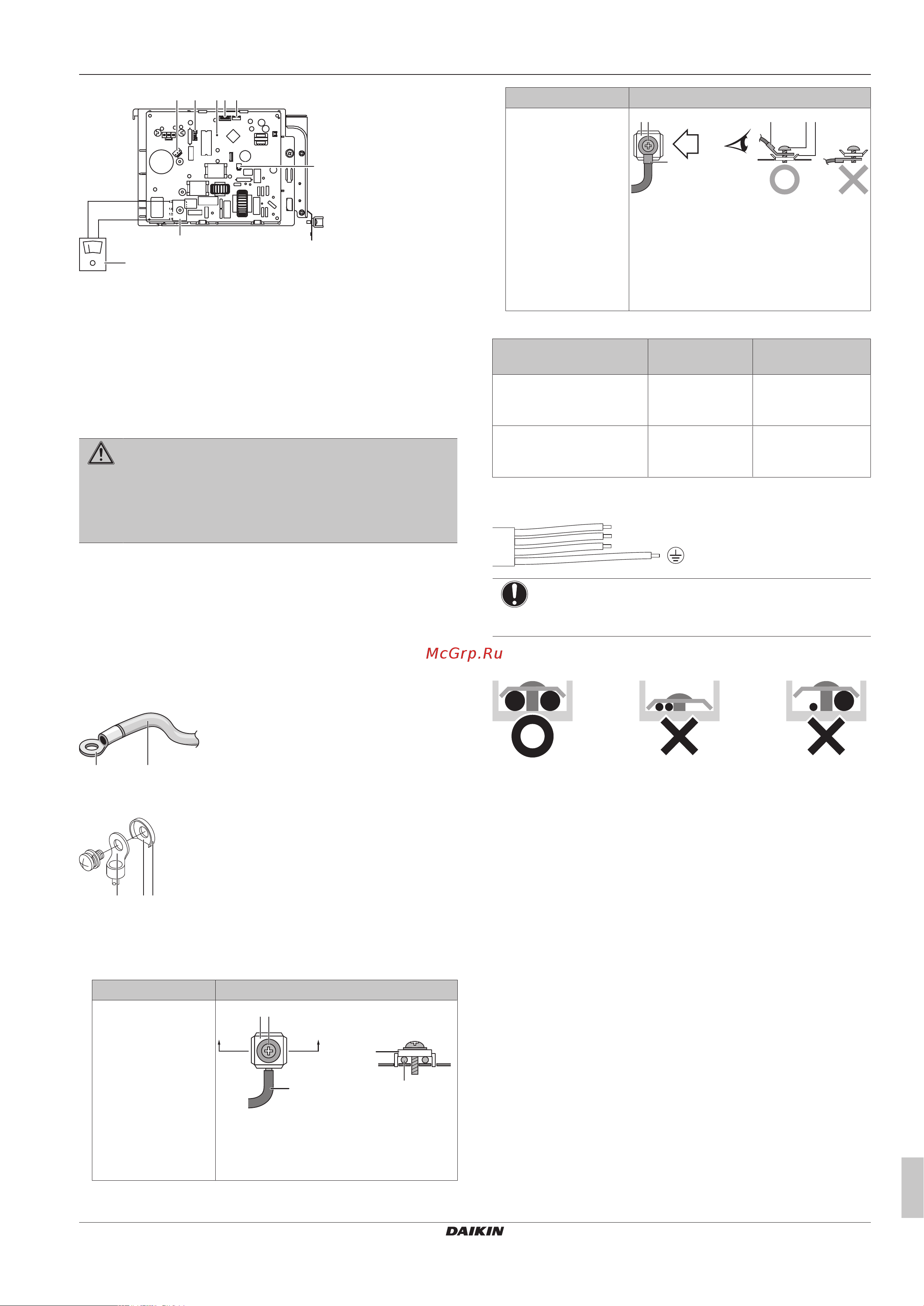

6 Монтаж
Справочное руководство для монтажника
61
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
DC-
DC+
h
edcb f
a
g
a Мультиметр (диапазон напряжения пост. тока)
b S80 – токоподводящий провод обратного
электромагнитного клапана
c S70 – токоподводящий провод электромотора
вентилятора
d Светодиод
e S90 – токоподводящий провод термистора
f S20 – токоподводящий провод электронного
расширительного клапана
g S40 – токоподводящий провод теплового реле
перегрузки
h DB1 – диодный мост
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности из-за непреднамеренного
сброса термовыключателя, данное устройство
НЕЛЬЗЯ подключать к внешнему переключателю
(например, к таймеру) или к цепи, которая регулярно
включается и выключается устройством.
6.7.3 Рекомендации относительно
подсоединения электропроводки
Соблюдайте следующие меры предосторожности:
▪ При использовании скрученных многожильных проводов
установите на конце контакта круглую обжимную клемму.
Положив круглую обжимную клемму на провод до
изолированной части, зажмите клемму подходящим
инструментом.
b a
a Витой многожильный провод
b Круглая обжимная клемма
a b c
a Круглая обжимная клемма
b Секция выреза
c Чашеобразная шайба
▪ Провода прокладываются следующими способами:
Тип провода Способ прокладки
Одножильный
провод
c b
c
aa
A
AA´
A´
a Скрученный одножильный провод
b Винт
c Плоская шайба
Тип провода Способ прокладки
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
O Допустимо
X Недопустимо
Моменты затяжки
Прокладку
электропроводки
Типоразмер
винтов
Момент затяжки
(Н•м)
Соединительный кабель
(внутренний↔наружный
блоки)
M4 1,18~1,44
Кабель
пользовательского
интерфейса
M3,5 0,79~0,97
▪ Провод заземления между фиксатором проводки и клеммой
должен быть длиннее остальных проводов.
1-3
ПРИМЕЧАНИЕ
При нехватке места на клеммной колодке пользуйтесь
гнутыми круглыми обжимными клеммами.
При подключении кабелей одинакового сечения следуйте
приведенной ниже схеме.
При подключении электропроводки необходимо соблюдать
следующие правила.
▪ Не подключайте к одной клемме провода с разными
сечениями. Слабый контакт может привести к перегреву
места подключения.
▪ Не подключайте провода с разными сечениями к одному
контакту заземления. Слабый контакт снижает надежность
защиты системы.
▪ Применяйте провода только указанных типов (см.
Характеристики проводки). Проверяйте надежность их
подключения. Применяйте подходящий момент затяжки (Н•м).
▪ Момент затяжки для клеммной колодки электропитания:
1,44~1,88Н•м.
▪ Обращайтесь с проводкой аккуратно, следите за тем, чтобы
провода не мешали работе другого оборудования, а крышка
клеммной колодки случайно не открылась. Следите за тем,
чтобы крышка всегда была плотно закрыта. Помните, что
ненадежные контакты могут послужить причиной выделения
тепла, поражения электротоком и даже возгорания.
