Tecnoclima TC 200 E/К [17/32] Подключение к электрической сети

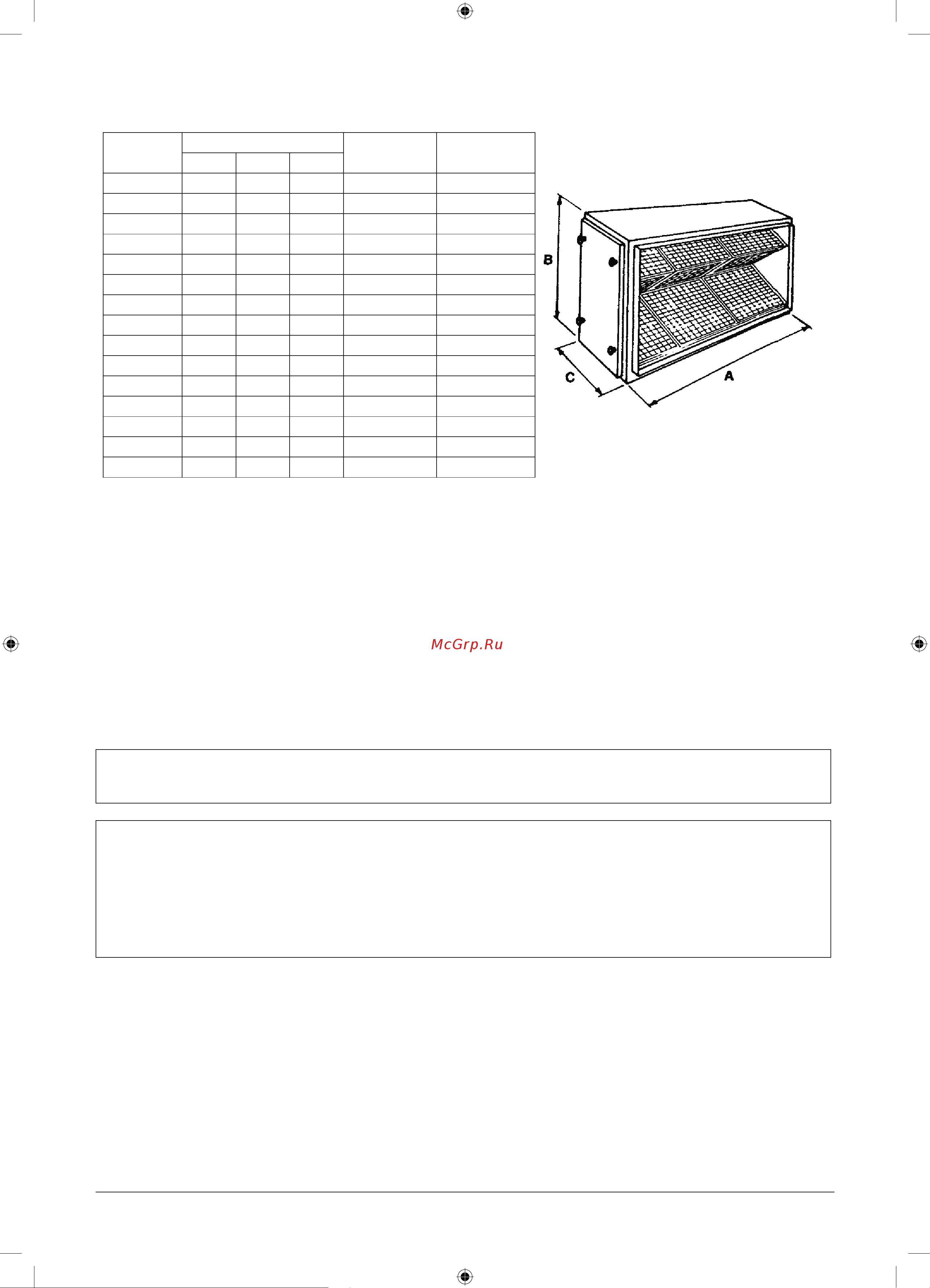

7.2 Технические данные и габариты фильтров

Tип Габариты количество уменьшение

A B C элементов давления, Па

TC45E 690 459 115 1 12

TC75E 780 559 165 1 20

TC80E 965 559 165 1 23

TC 100 E 965 559 165 1 23

TC 125 E 1300 832 325 4 17

TC 150 E 1300 832 325 4 27

TC 175 E 1500 832 325 6 25

TC 200 E 1500 832 325 6 35

TC 250 E 1700 832 450 9 23

TC300E 1700 832 450 9 38

TC 375 E 2090 1000 450 12 32

TC 450 E 2090 1000 450 12 45

TC 500 E 2500 1000 450 12 35

TC 600 E 2500 1000 450 12 50

TC 800 E 3500 1000 450 24 70

8. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Все воздухонагреватели

ТС... оснащены узлом управления, и «двойным» термостатом, имеющим две

рабочие функции (FAN – LIMIT). Внутренняя электрическая инсталляция выполнена полностью. Прибор

полностью готов для подключения к электрической сети. На месте подключения воздухонагревателя

является необходимым подключить:

- напряжение электрической сети;

- горелку;

- регулятор температуры помещения;

- имеющуюся дополнительную оснастку (заслонку камеры горения, увлажнитель воздуха и др.).

Для подключения прибора и горелки к электрической сети необходимо с учетом потребляемого тока

правильно подобрать сечение требуемого кабеля. Подключение к клеммам колодки осуществляют по

прилагаемым схемам подключения.

Приборы типов ТС 75÷ 800 Е: при появлении дефекта автоматически отключается горелка.

Схема управления оснащена защитным реле LX, которое отключает горелку при срабатывании

защитного ограничителя температуры или при перегреве двигателя вентилятора.

Следует помнить!

- В непосредственной близости у прибора необходимо дополнительно установить защитный

аварийный выключатель, который подбирают с учетом потребляемого тока по данным раздела 2.3.

- Подвод кабеля и подключение к электрической сети выполняют с учетом потребляемого тока и в

соответствие с требованиями действующих регламентов.

- Прибор в соответствие с требованиями действующих регламентов тщательно заземляют.

- Необходимо соблюдать правильность подключения по фазам.
