8.5 «Двойной» термостат FAN-LIMIT

Данный термостат имеет две функции – при нормальной эксплуатации он действует как термостат

управления работой вентилятора FAN, а при перегреве – как защитный ограничитель температуры

LIMIT, - отключает и блокирует повторное включение горелки.

«Двойной» термостат на заводе отрегулирован следующим образом:

- управление работой вентилятора FAN

защитный ограничитель температуры

LIMIT

- включение, при достижении 30-35

- выключение, при достижении 25

- выключение, при достижении 100

«Двойной» термостат подключают в строгом соответствии с прилагаемой электрической схемой

конкретного прибора. При выполнении контрольных проверок, при техническом обслуживании или при

замене следует помнить нижеприведенные указания:

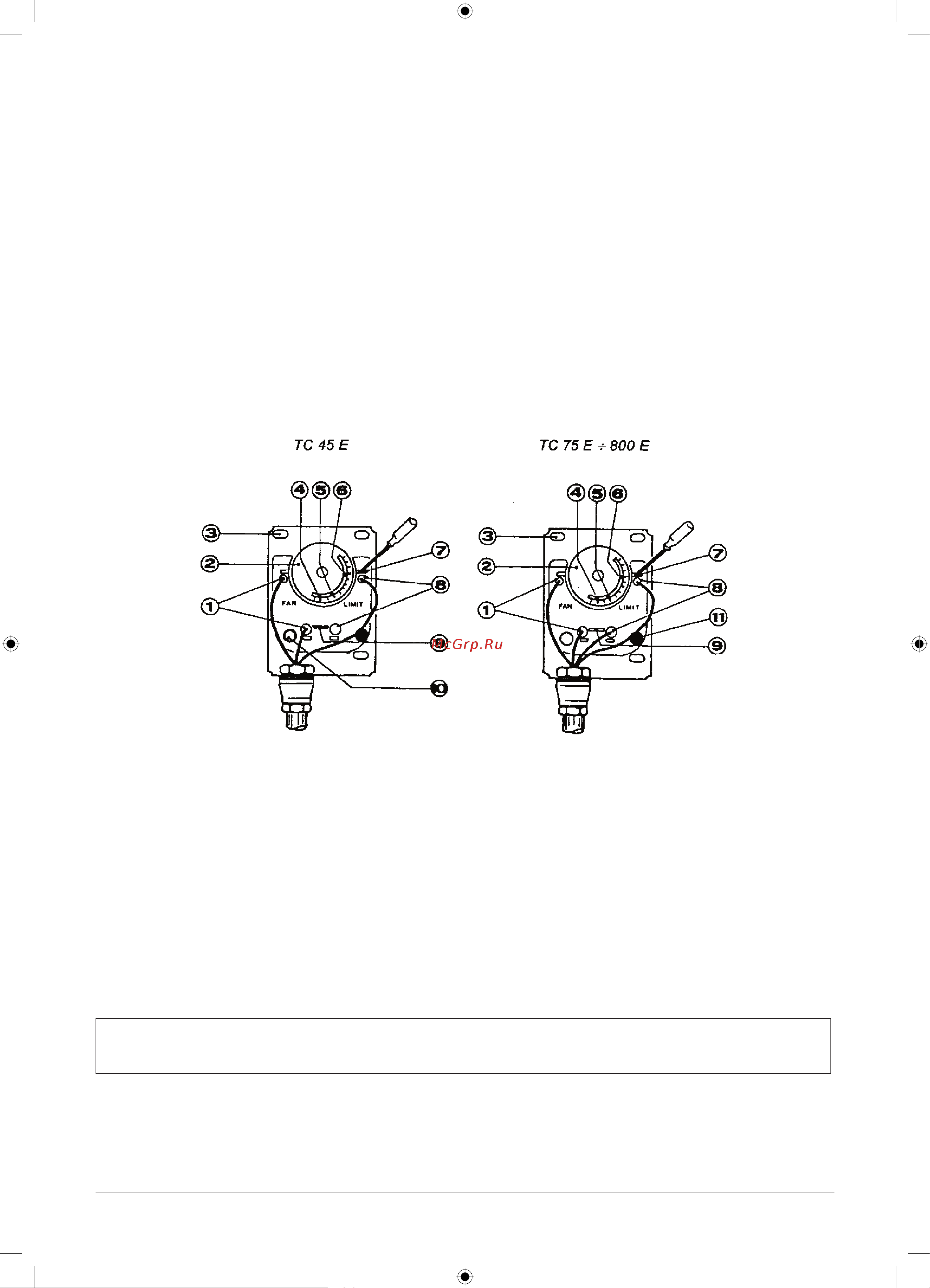

1 контакты подключения для выполнения функции FAN;

2 диск со шкалой – при настройке следует оставить неподвижно; его поворачивать нельзя!;

3 отверстия для крепления;

4 FAN индикатор выключения вентилятора;

5 FAN индикатор включения вентилятора;

6 LIMIT индикатор срабатывания защитного ограничителя температуры и отключения горелки;

7 прорези для присоединения – вставить и нажать отвертку, вставить или изъять соединительный

кабель, изъять отвертку;

Внимание! Слегка потяните и убедитесь в прочности соединения.

8 контакты подключения для выполнения функции LIMIT;

9 перемычка;

10 кнопка для переключения автоматического и ручного управления вентилятора;

11 кнопка красного света для деблокирования горелки, которую перед этим отключила и

заблокировала функция LIMIT

Следует помнить!

При подключении прибора ТС 45 Е перемычку 9 следует обязательно оставить на своем месте; при

подключении других приборов перемычку 9 обязательно следует удалить!
