Tecnoclima TC 1000 E/К [4/9] Описание

tecnoclima

* Воздухонагреватели серии ТС-Е // TC-E/K * Инструкция по установке и эксплуатации

126/D –17/12/99

8/28 стр.

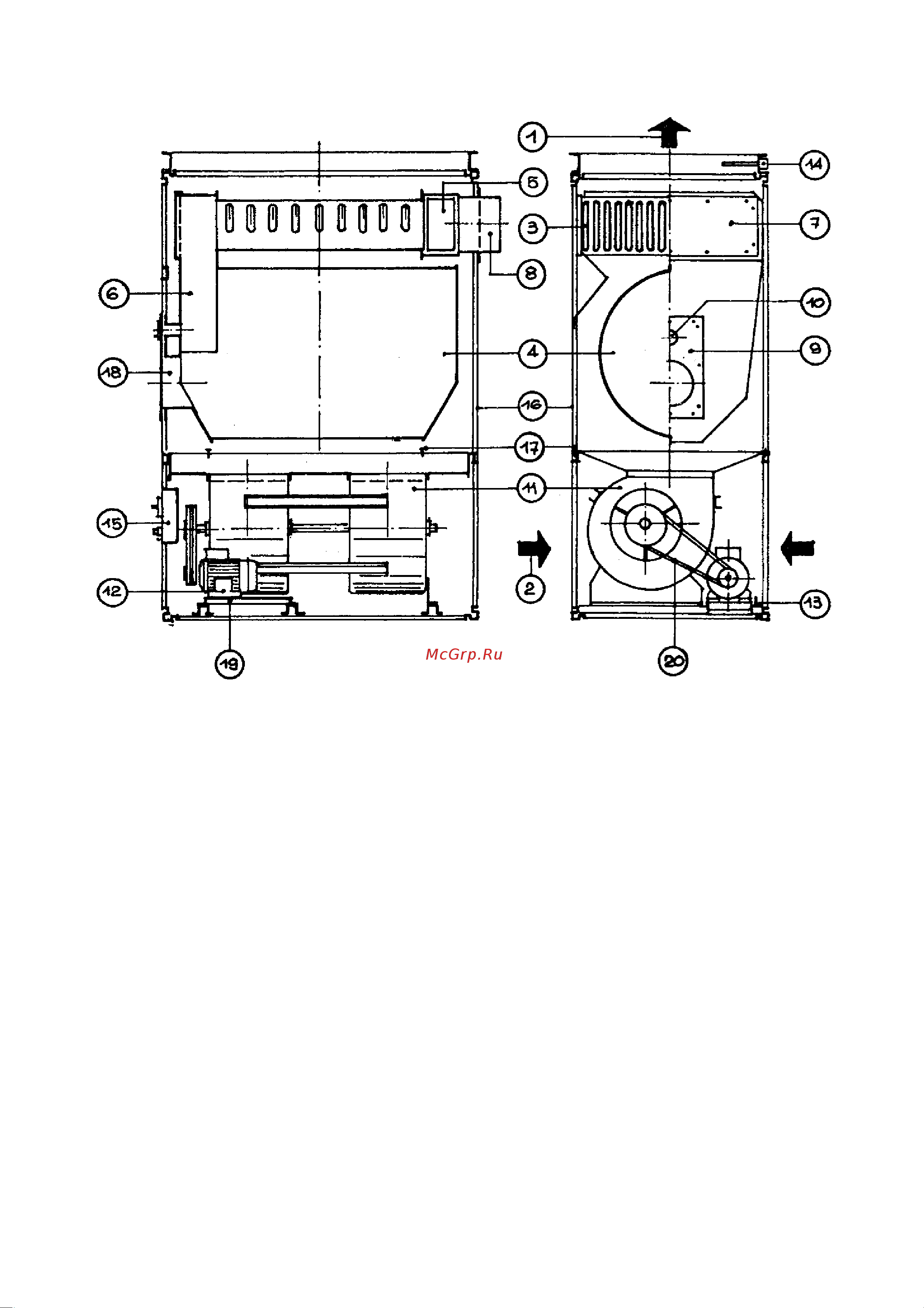

3. ОПИСАНИЕ

1 выдувное отверстие

2 всасывающее отверстие

3 теплообменник

4 камера горения

5 задний коллектор

дымохода

6 передний коллектор

дымохода

7 крышка контрольного отверстия

8 выхлопной патрубок (отвод для подключения к дымоходу)

9 фланец горелки

10 контрольное окно для наблюдения за пламенем

11 центробежный вентилятор

12 электродвигатель

13 шина для натяжения клиноременного привода

14 «двойной» термостат

15 узел управления

16 корпус

17 крепежные болты

18 отверстия для вставки модуля горелки

19 планка крепления двигателя и шины натяжения

20 клиноременный привод
