Daikin FTXA20B2V1BB [9/16] Монтаж
![Daikin FTXA20B2V1BT [9/16] Монтаж](/views2/1783718/page9/bg9.png)

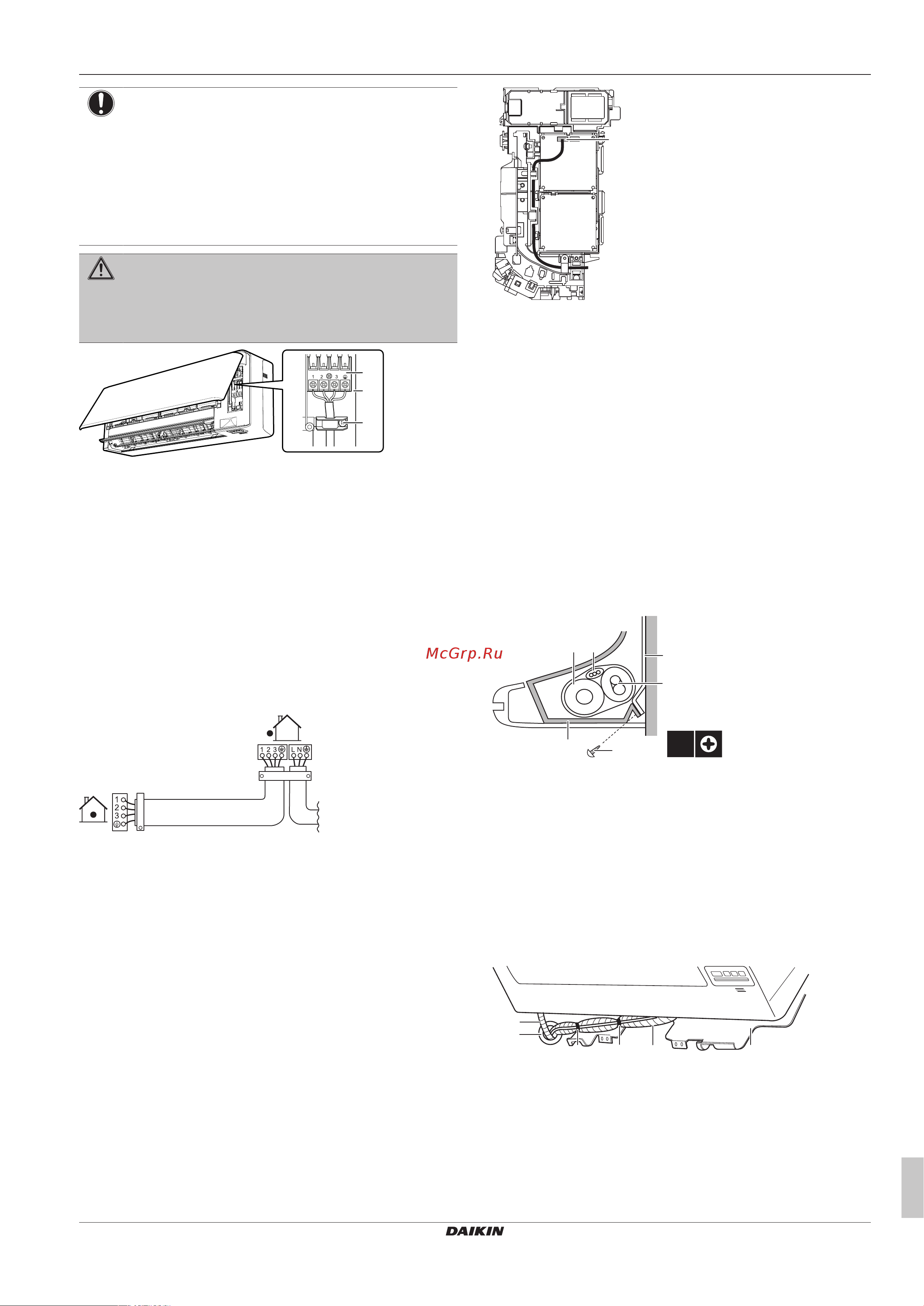

5 Монтаж
Руководство по монтажу
9
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Комнатный кондиционер производства компании Daikin
3P482320-7P – 2019.10
ПРИМЕЧАНИЕ
▪ Обеспечьте раздельную прокладку линий
электропитания и управления. Электропроводка
управления и электропроводка питания могут
пересекаться, но НЕ должны быть проложены
параллельно.
▪ Чтобы избежать электромагнитных помех,
расстояние между ними должно ВСЕГДА
составлять не менее 50мм.
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
a
b
c
a Клеммная колодка
b Распределительная коробка
c Фиксатор проводки
5 Уберите изоляцию с концов проводов примерно на 15мм.
6 Цвета проводов должны соответствовать номерам клемм
на клеммных колодках внутреннего блока. Прочно
закрепите провода винтами на соответствующих клеммах.
7 Подсоедините провод заземления к соответствующей
клемме.
8 Прочно закрепите провода клеммными винтами.
9 Потяните провода, чтобы убедиться в прочности их
соединения, а затем закрепите их фиксатором.
10 Расположите провода так, чтобы сервисная крышка
крепилась надежно. Закройте сервисную крышку.
5.4.2 Чтобы подключить дополнительное
оборудование (проводной или
центральный пользовательский
интерфейс и пр.)
1 Снимите с электрической коробки крышку (см. параграф
«5.1.7 Как снять крышку с распределительной
коробки» [45]).
2 Подключив соединительный кабель к разъему S21,
проложите жгут проводов, как показано на иллюстрации
ниже.
a
a Разъем S21
3 Установив крышку электрической коробки на место,
проложите жгут проводов вокруг коробки, как показано на
рисунке выше.
5.5 Завершение монтажа
внутреннего агрегата
5.5.1 Чтобы заизолировать дренажные
трубы, трубопровод хладагента и
соединительный кабель
1 После того, как закончена укладка дренажных труб,
трубопровода хладагента и соединительного кабеля.
Оберните изоляционной лентой вместе трубки для
хладагента, соединительный кабель и сливной шланг. С
каждым оборотом накладывайте ленту на предыдущий
слой, как минимум, на половину его ширины.
d
e
c
b
f
a
2×
a Сливной шланг
b Соединительный кабель
c Монтажная пластина (входит в комплект
принадлежностей)
d Трубопровод хладагента
e Крепежный винт M4×12L внутреннего блока (входит в
комплект принадлежностей)
f Нижняя рама
5.5.2 Чтобы пропустить трубы через
отверстие в стене
1 Проложите трубопроводы хладагента согласно отметкам на
монтажной пластине.
c
c
d
e
a
b
a Сливной шланг
b Заделайте это отверстие мастикой или замазкой.
c Виниловая клейкая лента
d Изоляционная лента
e Монтажная пластина (входит в комплект
принадлежностей)
