ВЫВОД ПРОДУКТОВ СГОРАНИЯ И ВСАСЫВАНИЕ СВЕЖЕГО ВОЗДУХА

В комплекте подключения прибора вне помещения

имеются все элементы конструкции. Которые

необходимы для удаления продуктов сгорания и

всасывания свежего воздуха.

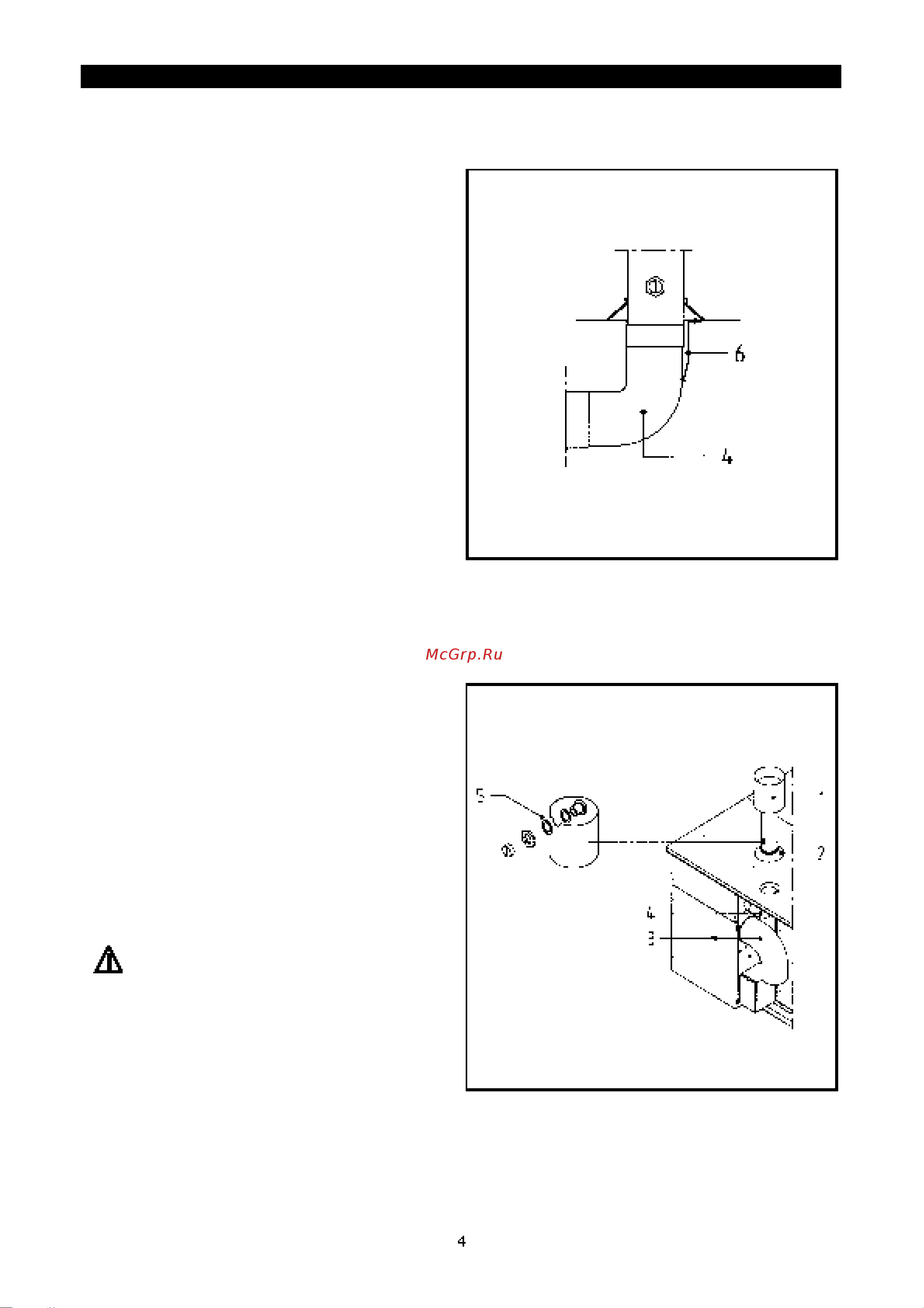

1. Удаление продуктов сгорания

• На наконечник контура трубопровода удаления

продуктов сгорания наденьте ∅ 100 мм 90

колено

• приложенными болтами крепления жести

«саморезами» к крыше прикрепите скобу

• ветровую защиту (wetterkragen)

1 вставьте в

отверстие крыши

2,следует обратить внима-

ние на направление;

• герметизирующим приспособлением 5 осна-

щенный измерительный вывод для отбора

проб вмонтируйте в специальное отверстие

отбора проб продуктов сгорания, которое

находится в корпусе ветровой защиты

• наконечник

1 (female) вставьте в колено 4

(male).

• сверлом диаметра ∅ 3,2 мм в корпусе колена

4 просверлите дырочку; при сверлении вместо

шаблона следует использовать скобу

6 и в

последующем ее прикрепить приложенными

болтами.

2. Всасывание воздуха, который необходим

для горения

колено 3 наденьте на трубу контура

трубопровода подачи свежего воздуха к горелке, а

другой конец колена поверните вниз. Этим

предупредите попадание атмосферных осадков во

внутрь воздухонагревателя.

ВНИМАНИЕ!

При потребности к оснастке контуров трубопроводов

удаления продуктов сгорания и/или подачи свежего

воздуха других конструкций, просим обращаться к

производителю Tecnoclima, который имеет широкий

выбор различной оснастки и может удовлетворить

искомую потребность.
