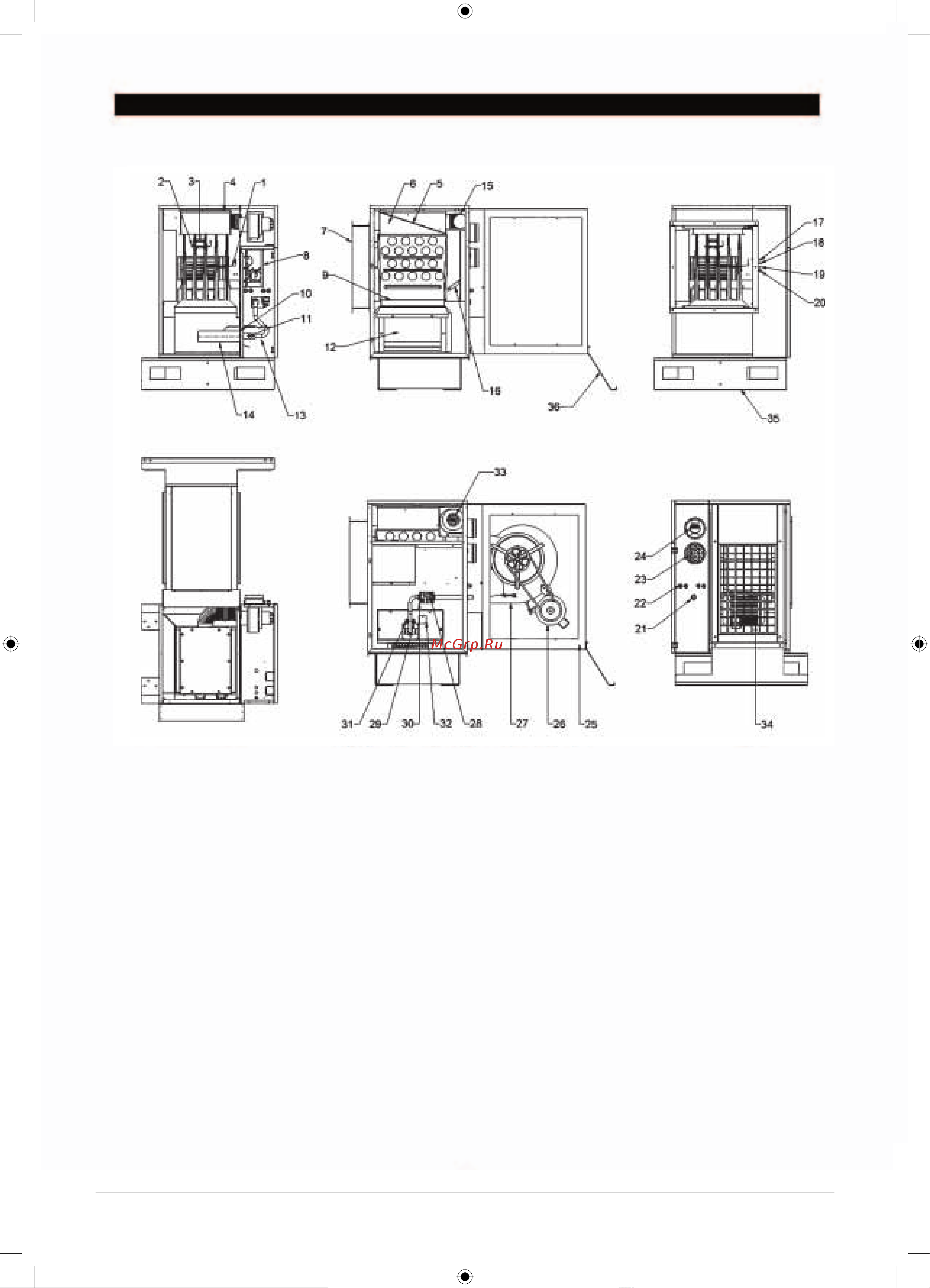

КОНСТРУКЦИЯ ПРИБОРА Элементы конструкции воздухонагревателей 1 4 типов ЗАМЕЧАНИЕ Воздухонагреватели 1 2 и 3 типа оснащены только одним коллектором горелки Воздухонагреватели 4типа оснащены двумя коллекторами горелки 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 12 термостат для установки температуры ТИ защитный термостат ЦМ датчик температуры ЭМО люк отверстия технического обслуживания дефлектор продуктов сгорания коллектор продуктов сгорания фланец для подключения контура распределения теплого воздуха щиток управления сегмент трубы для удаления продуктов сгорания изолированная крыша камеры сгорания сопла газовой горелки камера сгорания труба привода газа коллектор горелки труба контура удаления продуктов сгорания дефлектор воздуха индикатор зеленого цвета эксплуатация индикатор термостатов ЦМ ТК и датчика темпе ратуры ЭМО желтого цвета 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 индикатор дефектов красного цвета деблокирующий переключатель вывод для подключения контура газа контактная колодка для подключения кабеля электрической сети вывод для подключения подачи воздуха в горелку вывод для подключения контура удаления продуктов сгорания корпус модуля всасывания электродвигатель вентилятора центробежный вентилятор и привод электродвигателя электромагнитный газовый клапан газовая арматура электрод зажигания вывод для подключения измерения давления газа в газовой арматуре электрод контроля контрольный глазок для наблюдения пламени высасывающий вентилятор защитная решетка вывода всасывания опорная планка задняя опорная планка корпуса
