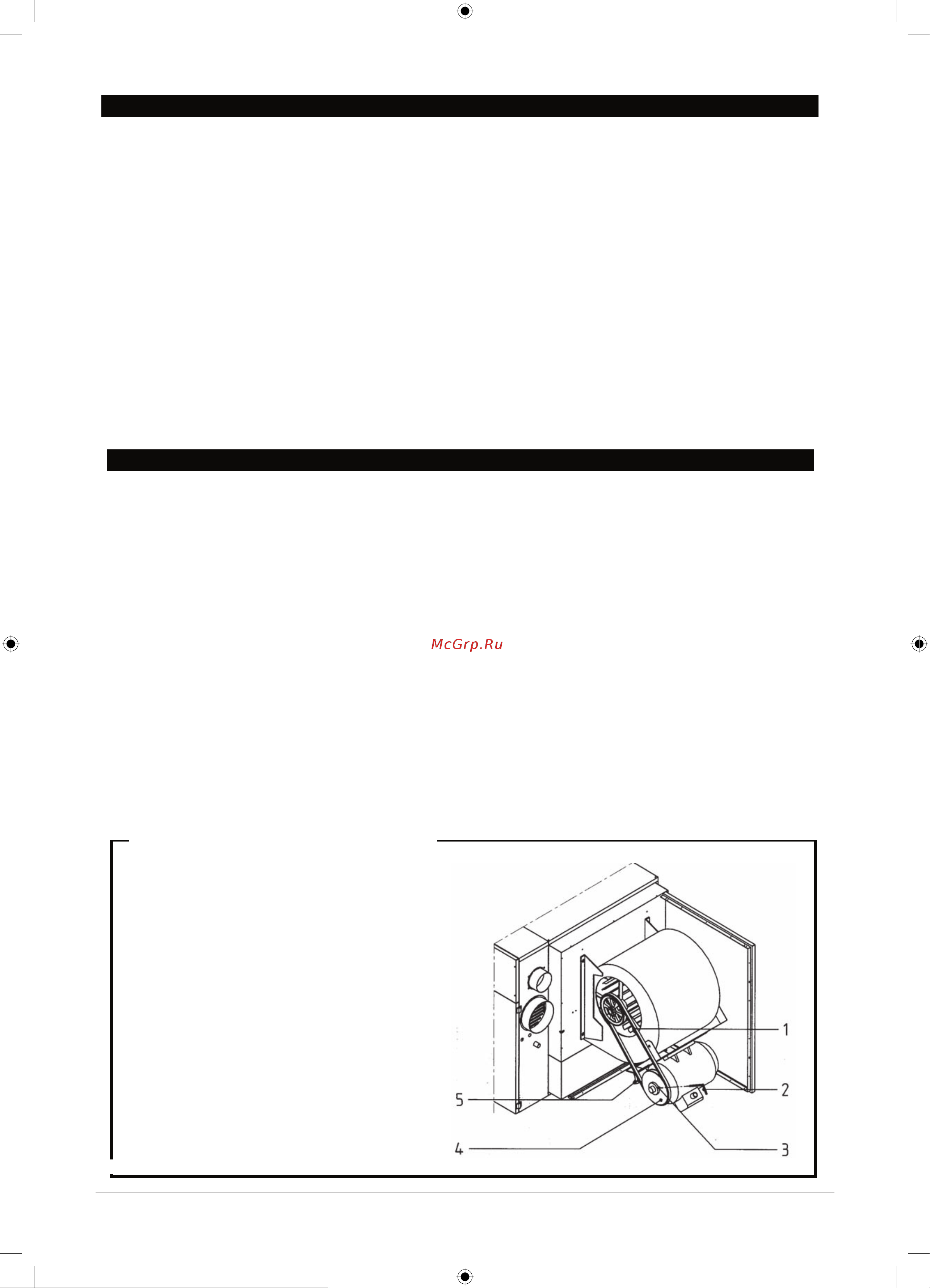

ТЕРМОСТАТЫ Интегрированные термостаты воздухонагревателя обеспечивают выполнение данных функций FAN УПРАВЛЕНИЕ и LIMIT ФУНКЦИЯ FAN SND Когда температура воздуха в непосредственной бли зости датчика температуры достигает предварительно на заводе установленное значение срабатывания термостата 30 С т е примерно через 60 секунд после зажигания пламени срабатывает реле и включает вентилятор Когда температура воздуха в непосредственной бли зости датчика снижается ниже установленного значения 30 С т е примерно через 3 минуты после выключения горелки контакты реле отключатся и выключают вентилятор Данная функция предупреждает выдувание неприятно холодного потока воздуха при включении прибора и предупреждает перегрев теплообменника при выключении прибора На универсальном щитке управления расположен ные узлы управления которые могут выполнять в том числе и данную функцию подключают парал лельно к датчику температуры SND ФУНКЦИЯ УПРАВЛЕНИЕ SND TR Когда температура воздуха в непосредственной бли зости дефектного датчика температуры SND TR превышает максимальную температуру срабатывания термостата 70 С происходит срабатывание реле при этом отключается горелка и зажигается индикатор желтого цвета При снижении температуры происходит повторное автоматическое включение горелки ЗАЩИТНАЯ ФУНКЦИЯ LIMIT Когда температура воздуха в непосредственной бли зости датчика температуры достигает предварительно на заводе установленное значение срабатывания термостата 100 С происходит срабатывание реле при этом отключается горелка и начинает мигать индикатор желтого цвета Повторно включить горелку можно только ручным нажатием деблокирующей кнопки ВЕНТИИЛЯТОР В приводе вентилятора во всех из завода поставляемых приборах установлено среднее значение коэффициента передачи Этим обеспечивают номи нальную скорость подачи потока воздуха во многих случаях применения При применении различных систем распределения теплого воздуха при применении фильтров др оснастки и различных решений они могут повлиять на скорость потока воздуха и увеличить потери давления потока В таких случаях является необходимым прове рить а при необходимости корректировать скорость потока до номинального значения Эти точные контрольные измерения выполняют специальными приборами но достаточную точность изменений можно обеспечивать измерением и определением разницы температур всасываемого и выдуваемого потоков Полученное значение сравнивают с данными указанными в разделе ТЕХНИЧЕСКИЕ ДАННЫЕ В любом случае предварительно следует убедиться в том что направление вращения вентилятора соответст Регулировка трапециевидного ременно го шкива вентилятора 1 Снимают устройство натяжения и этим уменьшают натяжение трапециевидного ремешка 2 Снимают ремешок 3 шестигранным гаечным ключом 1пЬиз который вставляют в гнездо головки болта отвинчивают болт крепления ременного шкива 4 Необходимый диаметр ременного шкива обеспечивают ввинчиванием или вывинчива нием шкива 5 Болт ввинчивают таким образом чтобы головка болта полностью вошла в специаль ное ей предназначенное углубленное гнездо 6 Ц ёкИе г уегёкИе гареап сИггеЦ 40 вует направлению стрелки на корпусе вентилятора При необходимости изменения направления вращения трехфазного электродвигателя является достаточным поменять местами подключенные провода двух фаз и отсутствует необходимость открывать щиток управления прибора При регулировании скорости вращения вентилятора является обязательным также следить за двигате лем потребляемым током и не допустить повышение тока выше значения указанного на этикетке технических данных прибора Порядок проверки двигателем потребляемого тока К контакту подключения жилы любой из фаз кабеля подключения электрической сети следует подключить амперметр Следует выбрать режим эксплуатации Lüftung вентиляция этим отключают все остальные функции и другие электрические устройства прибора Значение амперметром показываемого тока сравните со значением указанным на этикетке технических дан ных прибора и в разделе ТЕХНИЧЕСКИЕ ДАННЫЕ
