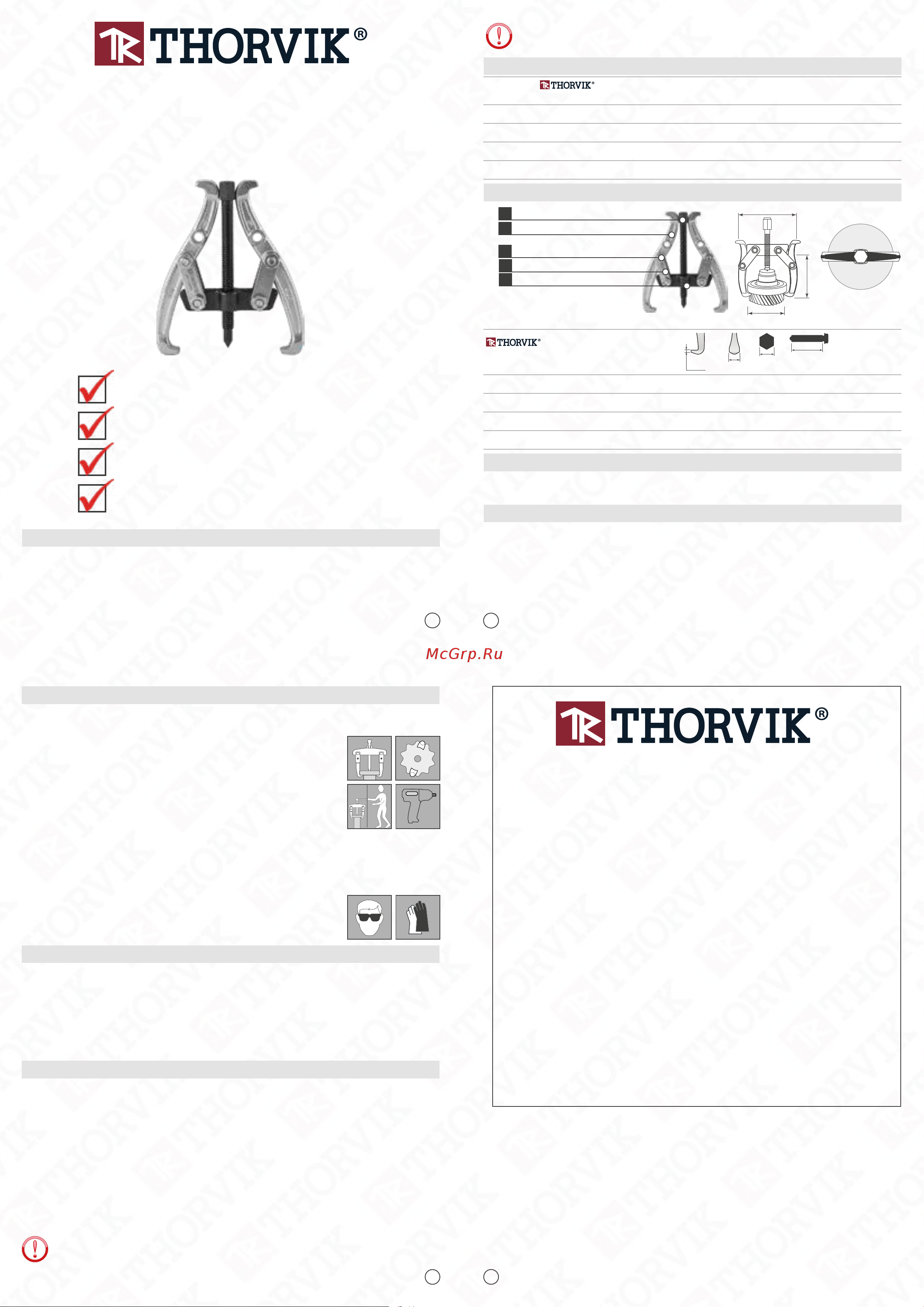

Универсальные съемники с двумя поворотными двусторонними захватами предназначены
для демонтажа деталей вращения. Возможность перестановки захватов, как по вылету, так и по
направлению захвата детали (наружный и внутренний), позволяет использовать инструмент
для производства большого числа операций по демонтажу разнообразных деталей. Кованые
захваты съемника изготовлены из хромованадиевой стали.
1. Общие сведения и назначение
.
Работы должны производиться персоналом, имеющим соответствующую квалификацию, знакомым
с правилами техники безопасности, условиями эксплуатации и навыками работы с подобным
инструментом.
4.1 Съемник с двумя поворотными захватами в сборе....................................1 шт.
4.2 Краткая инструкция на русском языке/гарантийный талон .....................1 шт.
4. Комплектация
5. Инструкция по эксплуатации
5.1 Основное применение данного типа съемников - это демонтаж с валов подшипников
качения, шкивов, зубчатых колес и других деталей вращения;
5.2 Установить сьемник на валу так, чтобы упорная поверхность ходового винта изделия
была прижата к торцу вала по центру осевой линии вала, а захваты были зафиксированы
по всем рабочим плоскостям на нижней поверхности демонтируемой детали;
5.3 Повернуть ключом гаечным или торцевой головкой ходовой винт по часовой стрелке
и произвести демонтаж сборочной единицы.
Ремонт и гарантийное обслуживание изделия производится только в сертифицированных
сервисных центрах THORVIK
®
.
Производитель гарантирует бесперебойную работу изделия в течение 12 месяцев с начала
эксплуатации при условии соблюдения пользователем правил применения, обслуживания
и хранения, применяемым к изделиям подобного типа. Гарантия распространяется на
материалы изделия и соблюдение технологии при его производстве. Претензии по гаран-
тии на инструмент, утративший свои функции в гарантийный период, принимаются к рас-
смотрению в соответствии с законом «О защите прав потребителя». Несоблюдение правил
эксплуатации, применения и хранения, выявленное гарантийными службами производи-
теля являются причиной отказа в бесплатном ремонте или замене изделия, равно как и
наличие механических повреждений, признаков самостоятельного ремонта или изменения
конструкции изделия дает право сервисной службе производителя на отказ от гарантийного
обслуживания. Части изделия, имеющие естественный ограниченный срок службы, зави-
сящий от интенсивности эксплуатации изделия, замене по гарантии не подлежат.
8. Гарантийные обязательства
7. Траспортировка и хранение
Транспортировка может осуществляться всеми видами закрытого транспорта в соответствии
с правилами перевозок, действующими для каждого вида транспорта. Во время транс-
портирования и погрузочно-разгрузочных работ упаковка с инструментом не должна под-
вергаться резким ударам и воздействию атмосферных осадков. Хранить инструмент в сухом,
хорошо проветриваемом помещении. Для длительного хранения инструмента необходимо
провести его консервацию: смазать тонким слоем масла корпус съемника, ходовой винт, и
упаковать в штатную коробку. Срок хранения не ограничен.
6. Рекомендации по эксплуатации и ТБ
2
AGP23 Съемник с двумя поворотными двусторонними
захватами 75 мм, диапазон захватов 40-76 мм
AGP24 Съемник с двумя поворотными двусторонними
захватами 100 мм, диапазон захватов 50-102 мм
AGP26 Съемник с двумя поворотными двусторонними
захватами 150 мм, диапазон захватов 60-152 мм
AGP28 Съемник с двумя поворотными двусторонними
захватами 200 мм, диапазон захватов 80-203 мм
05.2021
90
90°
6.2 Перед проведением работ, необходимо проверить правильность
установки съемника на демотнируемом узле. Ходовой винт должен
упираться в торец вала по центру осевой линии и под углом 90°,
пятно контакта захватов должно быть по всей плоскости, соосность
конструкции не должна быть нарушена
6.3 Не рекомендовано использовать электрические или пневматические
гайковёрты, а также наращивать рычаг для увеличения крутящего
момента. Для контроля усилия использовать динамометрический ключ.
Х
6.4 Не превышать предельно допустимую нагрузку. При появлении признаков перегрузки,
затруднении работы инструмента и т.д. процесс демонтажа следует прервать и выбрать
более мощную модель соответствующего типа.
6.5 Не вносить никаких изменений в конструкцию изделия. Поскольку сталь изменяет свои
прочностные характеристики под воздействием высоких температур, съёмник не должен
нагреваться вместе с деталью, если требуется нагрев.
6.6 Рекомендовано использовать средства защиты органов зрения
и кожного покрова.
6.1 Необходимо регулярно проверять состояние инструмента и при необходимости заменять
поврежденные или изношенные части. Постоянно поддерживать резьбу ходового винта и
траверсы в чистоте и хорошо смазывать.
3. Технические характеристики
3.1
Ходовой винт в сборе, 1 шт.
Захват двусторонний, 2 шт.
Болтовое соединение, 4 шт.
(болт, шайба, гайка,корончатая шайба)
Планка, 2 шт.
Траверса, 1 шт.
3.2
3.3
3.4
3.5
L
D
1
D
2
Производитель: Wintools Industrial Co.,ltd
No.1939 North City-Center Road,
XiaoShan district, Hangzhou, 311201 China.
Винтулз Индастриал Ко., Лтд
№1939 Норф Сити-Центр Роуд,
Сяошан дистрикт, Ханчжоу, 311201 Китай
Импортер: ООО «ИНСТРУМ», 125438, город Москва,
улица Автомоторная, дом 8, этаж 4, комн. 9, Тел. +7(499)705-9978
ГАРАНТИЙНЫЙ ТАЛОН
СЪЕМНИК С ДВУМЯ ПОВОРОТНЫМИ
ДВУСТРОННИМИ ЗАХВАТАМИ
ПАСПОРТ
СЪЕМНИК С ДВУМЯ ПОВОРОТНЫМИ
ДВУСТРОННИМИ ЗАХВАТАМИ
Код Наименование
52321
AGP23
Съемник с двумя поворотными двусторонними захватами 75 мм,
диапазон захватов 40-76 мм
2. Спецификация
.
52322
AGP24
Съемник с двумя поворотными двусторонними захватами 100 мм,
диапазон захватов 50-102 мм
52323
AGP26
Съемник с двумя поворотными двусторонними захватами 150 мм,
диапазон захватов 60-152 мм
52324
AGP28
Съемник с двумя поворотными двусторонними захватами 200 мм,
диапазон захватов 80-203 мм
№
AGP23
AGP24
AGP26
AGP28
Глубина
захвата,
L, мм
Диапазон
внешнего
захвата,
D
1
, мм
Диапазон
внутреннего
захвата,
D
2
, мм
a, мм
е, мм
Усилие.
кH
Вес,
кг
SW, мм
размер
резьбы
75 40-76
100 50-102
150 60-152
200 80-203
№
40-76
50-102
60-152
80-203
4
±0.75
5
±0.75
5.5
±1.25
6.5
±1.25
11
±0.75
11
±0.75
12.5
±1.0
14
±1.0
14
17
17
19
Tr11.9
X2.12
90
±2.5
мм
Tr12.7
X2.54
117
±5.0
мм
Tr14.3
X2.54
195
±5.0
мм
Tr17.4
X2.54
204
±5.0
мм
0,83
1,25
2,35
3,54
0,43
0,72
1,23
2,32
