5.1. Подготовка дрели к работе

Перед началом работы следует производить: проверку надежности крепления деталей

дрели; внешний осмотр (исправность шнура, его защитной трубки и штепсельной вилки,

целостность деталей корпуса, рукоятки); проверку соответствия напряжения сети напря-

жению электропривода дрели, указанному в технических параметрах изделия; проверку

четкости работы выключателя; проверку работы дрели на холостом ходу в течение 1 мин.

С целью предотвращения самоотвинчивания сверлильного патрона со шпинделя в ре-

версивном режиме необходимо сверлильный патрон закрепить к шпинделю с помощью

винта с левой резьбой. Для снятия патрона со шпинделя необходимо кулачки сверлильно-

го патрона разжать на максимальную величину и через отверстие сверлильного патрона

открутить винт с левой резьбой. Затем зафиксировать шпиндель, удерживая гаечным клю-

чом за лыски шпинделя, отвернуть патрон рукой, вращая заднюю втулку патрона против

часовой стрелки со стороны крепления инструмента.

Для обеспечения надежного зажима инструмента в патроне необходимо производить

зажим с перестановкой ключа во все отверстия корпуса патрона. Для уменьшения износа

механизма патрона необходимо периодически вводить в направляющие отверстия кулачков

по одной капле машинного масла через 30 часов работы.

Дрель комплектуется дополнительной рукояткой, которая устанавливается на горло-

вину корпуса, фиксируется поворотом рукоятки против часовой стрелки.

Ограничитель предназначен для выставления необходимой глубины сверления.

5.2. Порядок работы

Включение дрели осуществляется при нажатии на курок выключателя 4. Для отклю-

чения дрели необходимо отпустить выключатель.

Дрель имеет три режима работы: вращательный, ударно-вращательный и реверсив-

ный. Переключение из ударно-вращательного режима во вращательный и обратно осуще-

ствляется перемещением переключателя 7.

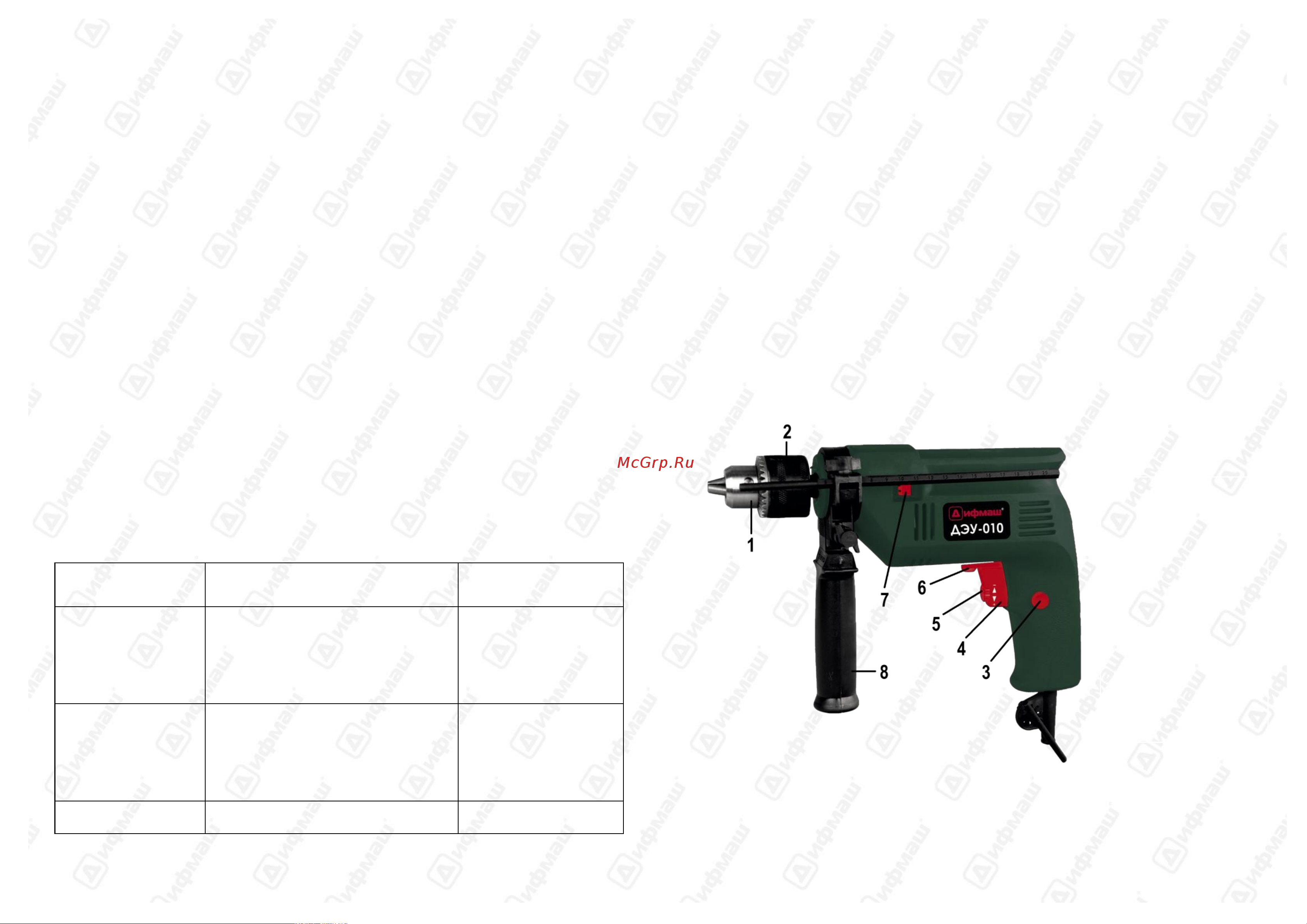

1 – патрон

2 – ограничитель

3 – кнопка

4 – курок

выключателя

5 – регулятор

скорости

6 – переключатель

реверса

7 – переключатель

режимов

8 – дополнительная

рукоятка

Если дрель на оси не нагружена, ударного действия не производится, но, при нажатии

на сверло, ударная система включается автоматически. Это уменьшает вибрацию и дает

возможность точно устанавливать инструмент.

Реверсивный режим работы производится с помощью перемещения переключателя 6.

Переключение переключателя реверса необходимо производить только при выключенном

выключателе и после полной остановки электропривода

Регулирование частоты вращения шпинделя производится с помощью устройства бес-

ступенчатого регулирования числа оборотов. При увеличении нажатия на курок 4 частота

вращения увеличивается. Вращением регулятора скорости 5 регулируется ход курка. Часто-

ту вращения шпинделя при полностью нажатом курке можно фиксировать, нажав на кнопку

После включения машине дайте ей поработать на максимальных холостых оборотах

не менее 30 секунд и только потом приступайте к работе.

При работе включайте дрель, держа ее в руках так, чтобы рабочий инструмент не со-

прикасался с обрабатываемой поверхностью, а сверление производите кратковременным

нажатием на дрель, с частым выниманием сверла из отверстия для освобождения его от

стружки.

По окончании работы очистите дрель от пыли и грязи, сверните шнур питания.

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Ремонт и обслуживание дрели необходимо проводить только в гарантийных мастер-

ских по ремонту. Работы по обслуживанию дрели производятся за счет владельца.

Обслуживание проводится специально подготовленным персоналом и включает в се-

бя: внешний осмотр; проверку работы на холостом ходу не менее 5 мин.; осмотр щеток и

их замену при их длине менее 6 мм; зачистку коллектора при сильном загрязнение его или

износе; осмотр и замену при необходимости смазки в редукторе.

7. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Характерные

неисправности

Вероятная причина

Методы устранения

При включении элек-

тропривод дрель не

работает

Неисправен выключатель или вилка,

обрыв в сетевом шнуре или монтаж-

ных проводниках, нет контакта щетки

с коллектором

Загрязнен коллектор

Изношены или повреждены щетки

Устранить неисправ-

ность

Очистить коллектор

Заменить щетки

Под щетками проис-

ходит сильное искре-

ние

Плохой контакт щеток с коллектором:

ослаблена пружина

Загрязнены щетки и коллектор

Неисправен якорь или статор электро-

привода

Заменить пружину

Протереть щетки и кол-

лектор бензином

Заменить якорь или

статор электропривода

Машина во время

работы стопориться

Поломка зубьев шестерен

Выход из строя подшипников

Заменить шестерни

Заменить подшипники

Примечание: Все ремонтные работы необходимо производить в авторизированных сервис-

ных центрах.
