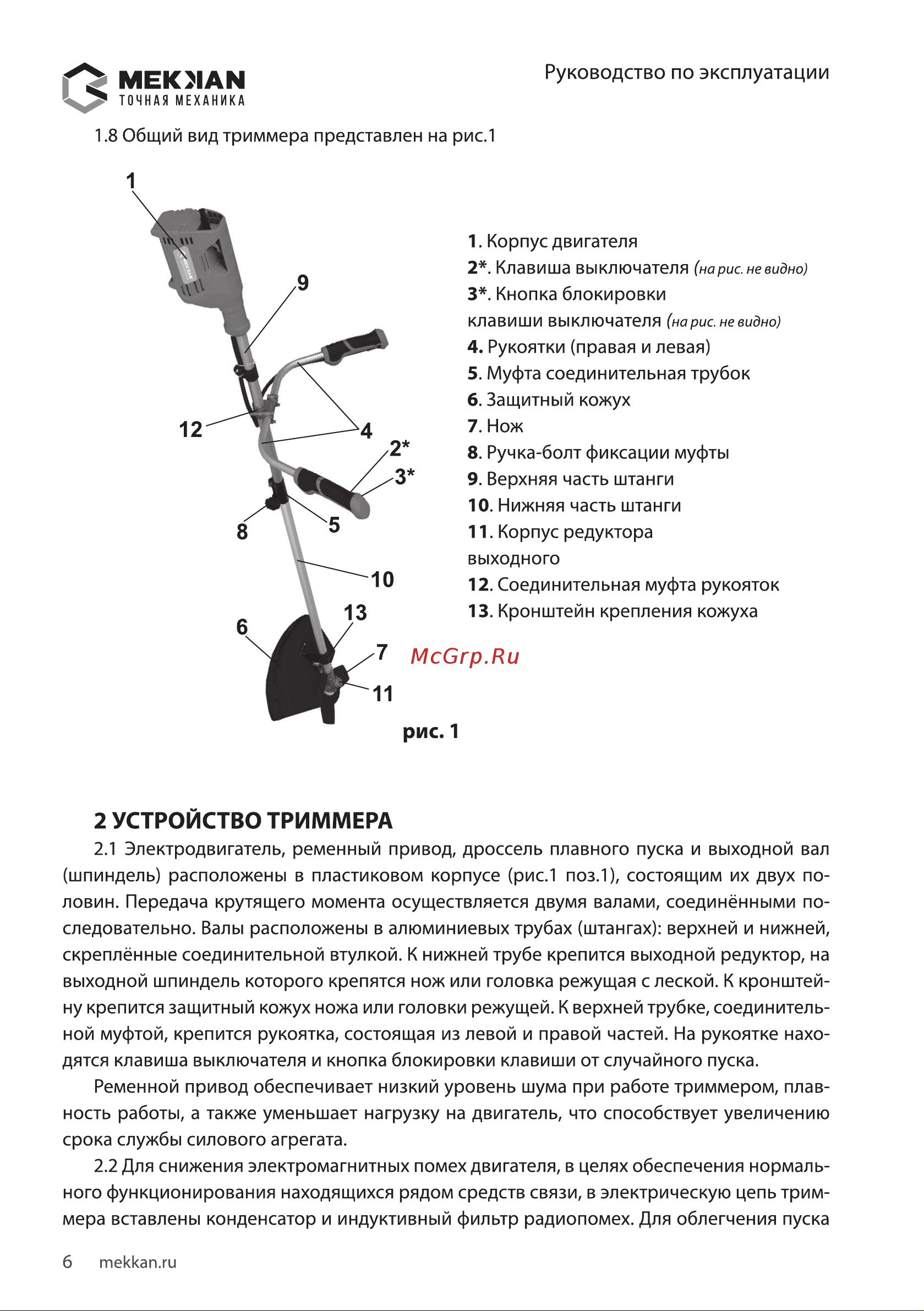

Руководство по эксплуатации МЕЮ1АМ ТОЧНАЯ МЕХАНИКА 1 8 Общий вид триммера представлен на рис 1 1 Корпус двигателя 2 Клавиша выключателя нарис не видно 3 Кнопка блокировки клавиши ВЫКЛЮЧатеЛЯ нарис не видно 4 Рукоятки правая и левая 5 Муфта соединительная трубок б Защитный кожух 7 Нож 8 Ручка болт фиксации муфты 9 Верхняя часть штанги 10 Нижняя часть штанги 11 Корпус редуктора выходного 12 Соединительная муфта рукояток 13 Кронштейн крепления кожуха 2 УСТРОЙСТВО ТРИММЕРА 2 1 Электродвигатель ременный привод дроссель плавного пуска и выходной вал шпиндель расположены в пластиковом корпусе рис 1 поз 1 состоящим их двух по ловин Передача крутящего момента осуществляется двумя валами соединёнными по следовательно Валы расположены в алюминиевых трубах штангах верхней и нижней скреплённые соединительной втулкой К нижней трубе крепится выходной редуктор на выходной шпиндель которого крепятся нож или головка режущая с леской К кронштей ну крепится защитный кожух ножа или головки режущей К верхней трубке соединитель ной муфтой крепится рукоятка состоящая из левой и правой частей На рукоятке нахо дятся клавиша выключателя и кнопка блокировки клавиши от случайного пуска Ременной привод обеспечивает низкий уровень шума при работе триммером плав ность работы а также уменьшает нагрузку на двигатель что способствует увеличению срока службы силового агрегата 2 2 Для снижения электромагнитных помех двигателя в целях обеспечения нормаль ного функционирования находящихся рядом средств связи в электрическую цепь трим мера вставлены конденсатор и индуктивный фильтр радиопомех Для облегчения пуска б mekkan ru
