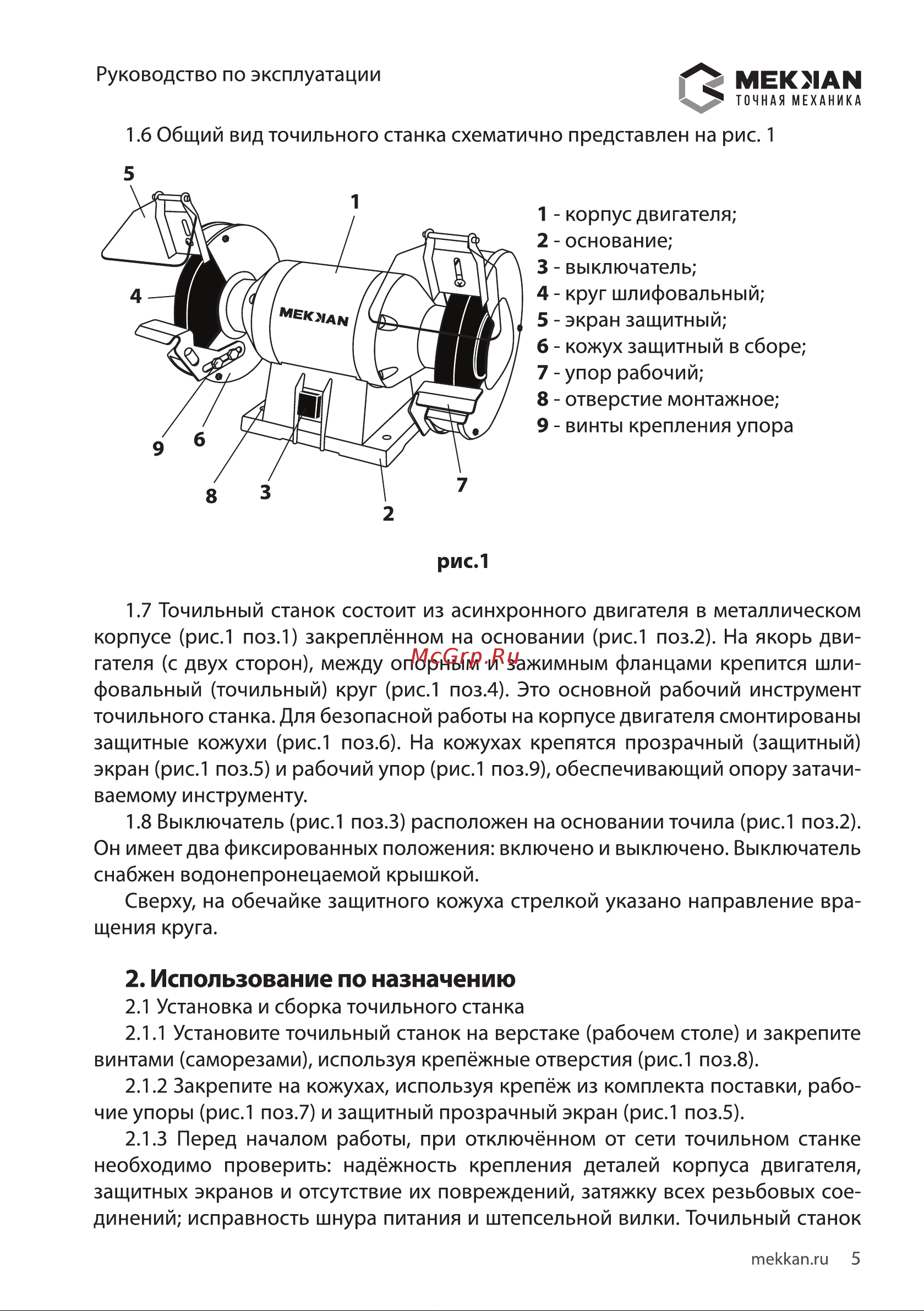

Руководство по эксплуатации МЕКМАЫ ТОЧНАЯ МЕХАНИКА 1 6 Общий вид точильного станка схематично представлен на рис 1 1 корпус двигателя 2 основание 3 выключатель 4 круг шлифовальный 5 экран защитный б кожух защитный в сборе 7 упор рабочий 8 отверстие монтажное 9 винты крепления упора рис 1 1 7 Точильный станок состоит из асинхронного двигателя в металлическом корпусе рис 1 поз 1 закреплённом на основании рис 1 поз 2 На якорь дви гателя с двух сторон между опорным и зажимным фланцами крепится шли фовальный точильный круг рис 1 поз 4 Это основной рабочий инструмент точильного станка Для безопасной работы на корпусе двигателя смонтированы защитные кожухи рис 1 поз б На кожухах крепятся прозрачный защитный экран рис 1 поз 5 и рабочий упор рис 1 поз 9 обеспечивающий опору затачи ваемому инструменту 1 8 Выключатель рис 1 поз З расположен на основании точила рис 1 поз 2 Он имеет два фиксированных положения включено и выключено Выключатель снабжен водонепронецаемой крышкой Сверху на обечайке защитного кожуха стрелкой указано направление вра щения круга 2 Использование по назначению 2 1 Установка и сборка точильного станка 2 1 1 Установите точильный станок на верстаке рабочем столе и закрепите винтами саморезами используя крепёжные отверстия рис 1 поз 8 2 1 2 Закрепите на кожухах используя крепёж из комплекта поставки рабо чие упоры рис 1 поз 7 и защитный прозрачный экран рис 1 поз 5 2 1 3 Перед началом работы при отключённом от сети точильном станке необходимо проверить надёжность крепления деталей корпуса двигателя защитных экранов и отсутствие их повреждений затяжку всех резьбовых сое динений исправность шнура питания и штепсельной вилки Точильный станок mekkan ru 5
