УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНАFORTE TOOLS GMBH
6 7
УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНАFORTE TOOLS GMBH
СБОРКА, ПОДКЛЮЧЕНИЕ И ИСПОЛЬЗОВАНИЕ ПРИБОРА
1. Откройте коробку и извлеките все комплектующие детали. Проверьте комплектность и целостность
УШМ. Обеспечьте свободное пространство вокруг прибора.
2. Осмотрите инструмент на отсутствие вмятин и подобных механических дефектов, которые могли
возникнуть при неправильной транспортировке. Проверьте надежность крепления наружных узлов.
Внимание!
Подключение любых деталей и узлов ушм осуществляется только на отключенном от сети
питания приборе.

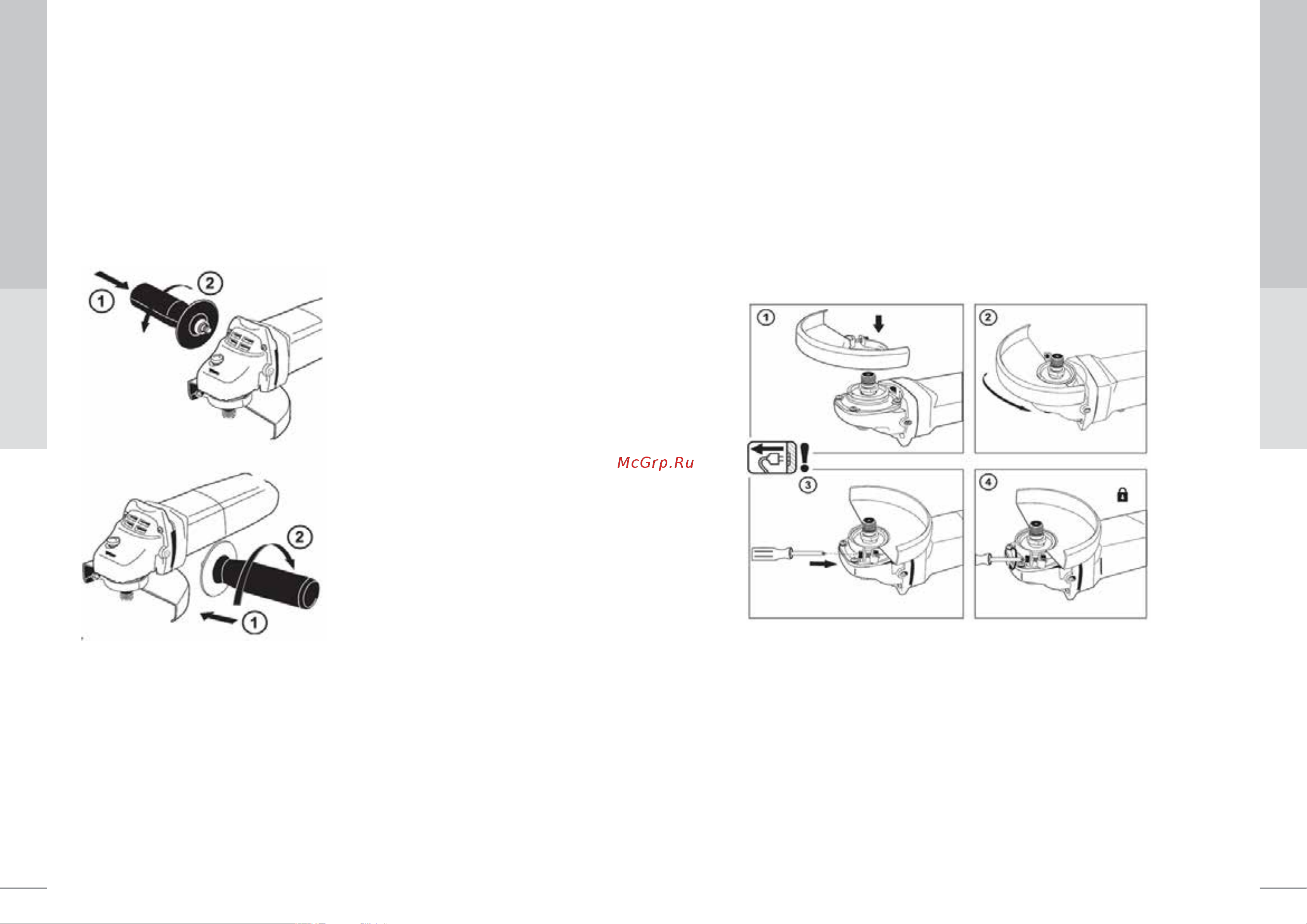

Установка боковой рукоятки
Привинтите боковую рукоятку (5) справа или
слева от редукторной головки в зависимости
от способа работы.
Установка и снятие защитного кожуха
Внимание! Кожух диска необходимо устанавливать на инструмент так, чтобы закрытая сторона
кожуха всегда находилась по направлению к оператору.
Настройка основной рукоятки (для моделей AG-130/180 и AG-210/230)
Основная рукоятка может менять угол поворота на 90° вправо или влево относительно корпуса
электроинструмента. Это делает электроинструмент более удобным в эксплуатации. Угол поворота
рукоятки меняется следующим образом:
1. Нажать на кнопку фиксации угла поворота рукоятки.
2. Не отпуская кнопку, до упора повернуть рукоятку вправо или влево.
3. Чтобы вернуть рукоятку в исходную позицию повторить операцию, поворачивая рукоятку
в противоположном направлении.
Для защитного кожуха со стопорным болтом:
1. Установите защитный кожух (6) на посадочную поверхность электроинструмента.
2. Поверните кожух (6) под таким углом, чтобы во время работы он защищал оператора.
3. Надежно затяните винты.
Для снятия кожуха диска выполните процедуру установки в обратном порядке.
Для защитного кожуха с зажимным рычагом:
1. Ослабьте винт, и затем рычаг на защитном кожухе.
2. Установите защитный кожух (6) на посадочную поверхность электроинструмента.
3. Поверните кожух (6) под таким углом, чтобы во время работы он защищал оператора.
4. Затяните рычаг для фиксации ограждения диска.
5. Если рычаг слишком тугой или слишком слабый для затягивания кожуха, ослабьте или затяните
винт для регулировки затяжки хомута кожуха.
Для снятия кожуха диска выполните процедуру установки в обратном порядке.
1. Установите посадочную шайбу (7) на шпиндель (1).
2. Наденьте диск/круг на посадочную шайбу (7) и вкрутите прижимную шайбу (2) на шпиндель (1).
3. Для затяжки прижимной шайбы (2), сильно надавите на кнопку блокировки (4) шпинделя, чтобы
шпиндель не проворачивался, затем воспользуйтесь ключом (3) и крепко затяните ее по часовой
стрелке.
Для снятия диска выполните процедуру установки в обратном порядке.
Установка и снятие диска
