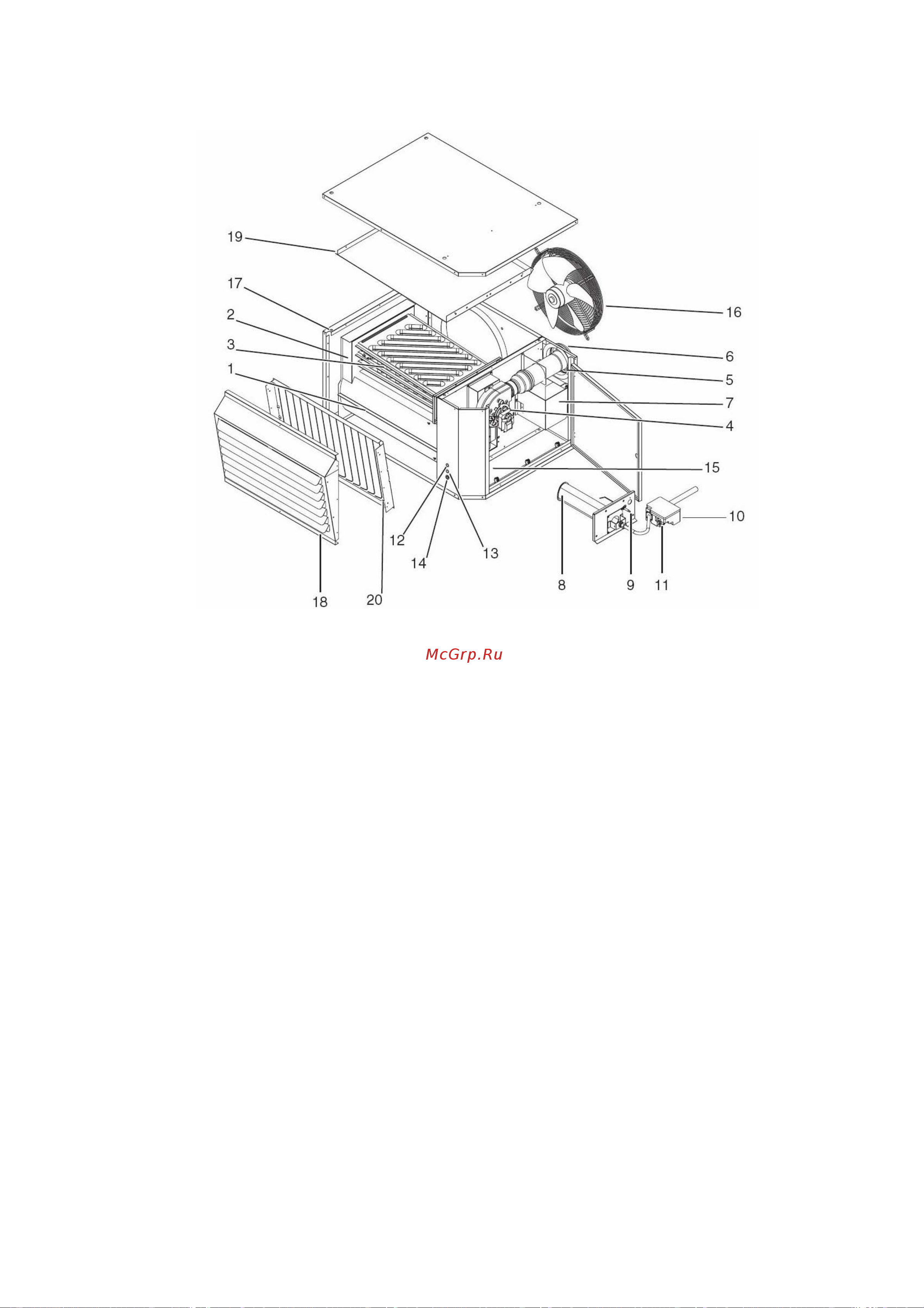

Воздухонагреватели состоят из следующих компонентов (рис.3):
1 Камера сгорания
2 Задний коллектор дыма/отработанных газов
3 Набор труб
4 Дымосос удаления продуктов сгорания
5 Соединительный элемент системы выброса продуктов сгорания
6 Соединительный элемент системы всасывания воздуха сгорания
7 Электрический щит с клеммной панелью для соединений
8 Трубка горелки
9 Электрод зажигания – ионизации
10 Электронное оборудование
управления
11 Газовый электромагнитный клапан
12 Зеленая сигнальная лампочка-индикатор рабочего режима
13 Желтая сигнальная лампочка-индикатор срабатывания предохранительного термостата
14 Красная сигнальная лампочка-индикатор блокировки с кнопкой повторного ручного
включения
15 Кнопка повторного ручного включения на случай срабатывания предохранительного
термостата
16 Осевой вентилятор
17 Винтовые вставки М6 для поддерживания
или подвешивания аппарата
18 Наклонная панель рассеивания с горизонтальными ребрами заданной формы
19 Верхняя панель-конвейер
20 Панель с вертикальными ребрами
Содержание
- Мinijet 1
- Подвесные газовые воздухонагреватели двухступенчатой модификации с осевым вентилятором 1
- Руководство по монтажу эксплуатации и техническому обслуживанию 1
- Серия 1
- Оглавление 3
- Общая информация 6
- Общие меры предосторожности и рекомендации 6
- Основные правила безопасности 8
- Описание аппарата 1 функциональные характеристики 9
- Основные конструктивные характеристики 9
- Идентификация 11
- Местоположение таблички технические данные dati tecnici рис 11
- Местоположение этикетки идентификации на упаковке рис 11
- Технические данные 1 таблица технических данных 13
- Электросхема 21
- Щит управления дополнительно 22
- Настройка горизонтальных и вертикальных ребер рис 24
- Настройка ребер определяющих направление потока воздуха 24
- Информация для пользователя 2 перемещение и транспортировка рис 25
- Проверка комплектности рис 25
- Активация функции вентиляция ventilazione 26
- Ввод в эксплуатацию 2 активация функции обогрев riscaldamento 26
- Габариты и масса рис 0 26
- Дезактивация функции обогрев riscaldamento 26
- Дезактивация функции вентиляция ventilazione 27
- Долговременный перерыв в работе аппарата 27
- Остановка 27
- Очистка 27
- Техническое обслуживание 27
- Сигналы неисправности 28
- Информация для специалиста по установке 3 установка 29
- Дополнительные комплектующие 30
- Кронштейны дополнительно 30
- Описание 30
- Схема сверления отверстий для установки аппарата на наружной периметральной стене с рис 3 31
- Схема сверления отверстий для установки аппарата на наружной периметральной стене с рис 4 31
- Резервное пространство рис 15 16 17 18 32
- Подключение газового питания 34
- Схема подключения к системе распределения газа рис 9 34
- Вывод продуктов сгорания и всасывание воздуха сгорания 35
- Электрический щит рис 4 38
- Электрические соединения 39
- Первый ввод в эксплуатацию 40
- Первый запуск 40
- Служба технической поддержки 4 подготовка к первому вводу в эксплуатацию 40
- Функция вентиляция 40
- Функция обогрев 40
- Остановка 41
- Замена газового инжектора 42
- Переход на другой тип газа 42
- Настройка давления подачи газа рис 7 43
- Настройка давления газа на метановом инжекторе рис 8 44
- Настройка давления газа на пропановом g31 и бутановом g30 инжекторе рис 29 44
- Установка заслонки первичного воздуха 45
- Этикетка для указания вида используемого газа 45
- Заслонка дымохода 46
- Таблица допустимых диаметров заслонки дымохода 46
- Указания по установке заслонки дымохода 46
- Защитная функция limit перегрев 47
- Термостаты 47
- Технический надзор 47
- Функция fan вентиляция 47
- Взятие пробы продуктов сгорания 48
- Очистка труб выброса продуктов сгорания и всасывания воздуха горения 48
- Примерная схема взятия пробы продуктов сгорания при вмонтированном на стену аппарате с трубой выброса продуктов сгорания и всасывания воздуха горения коаксиальной формы рис 2 48
- Техническое обслуживание 48
- Очистка вентилятора 49
- Очистка горелки 49
- Очистка дымососа 49
- Проверка крепежных деталей 49
- Расположение электрода зажигания и контроля пламени 49
- Регулировка ребер определяющих направление потока воздуха 49
- Термостат limit термостат перегрева 49
- Очистка теплообменника 50
- Аппарат не работает ни в режиме вентиляции ни в режиме обогрева 51
- В случае обнаружения каких либо сбоев в работе аппарата прежде всего убедиться что аппарат действительно подключен к сети электрического тока отсутствуют скачки в напряжении выходящие за рамки допустимых отклонений 15 15 система подачи газа работает нормально давление и расход газа соответствуют данным указанным в разделе 1 технические данные 51
- Включено дифференциальное реле давления 51
- Возможные неисправности и способы их устранения 51
- Дифференциальное реле давления неисправно 51
- Дымосос неисправен 51
- Заменить дифференциальное реле давления 51
- Заменить дымосос 51
- Заменить электронное оборудование контроля пламени 51
- Неправильно выполнено подсоединение к дифференциальному реле давления 51
- Отсутствует разряд электрода зажигания не работает дымосос не зажигается ни одна сигнальная лампочка 51
- Отсутствует электрическое напряжение 51
- Проверить главный электрический переключатель проверить электролинию питания проверить плавкие предохранители линии проверить электрические соединения 51
- Проверить длину и чистоту труб выброса дыма и всасывания воздуха горения 51
- Проверить чистоту и целостность трубки соединяющей реле давления и теплообменник проверить отсутствие конденсата в трубке соединяющей реле давления и теплообменник 51
- Электронное оборудование контроля за пламенем неисправно 51
- Дымосос дыма неисправен 52
- Заменить дымосос 52
- Заменить электронное оборудование контроля пламени 52
- Отсутствует разряд электрода зажигания не работает дымосос не зажигается ни одна сигнальная лампочка 52
- Электронное оборудование контроля за пламенем неисправно 52
- Включено дифференциальное реле давления 53
- Дифференциальное реле давления неисправно 53
- Заменить дифференциальное реле давления 53
- Не зажигается ни одна сигнальная лампочк 53
- Осевого 54
- Pergine valsugana trento italy 57
- Viale dell industria 19 tel 0461 53 16 76 fax 0461 51 24 32 57
- Www tecnoclimaspa com tecnoclima tecnoclimaspa com 57
- Компания заинтересована в постоянном усовершенствовании производимого оборудования поэтому внешний вид габаритные размеры и технические характеристики как оборудования так и аксессуаров могут быть подвергнуты изменениям 57
