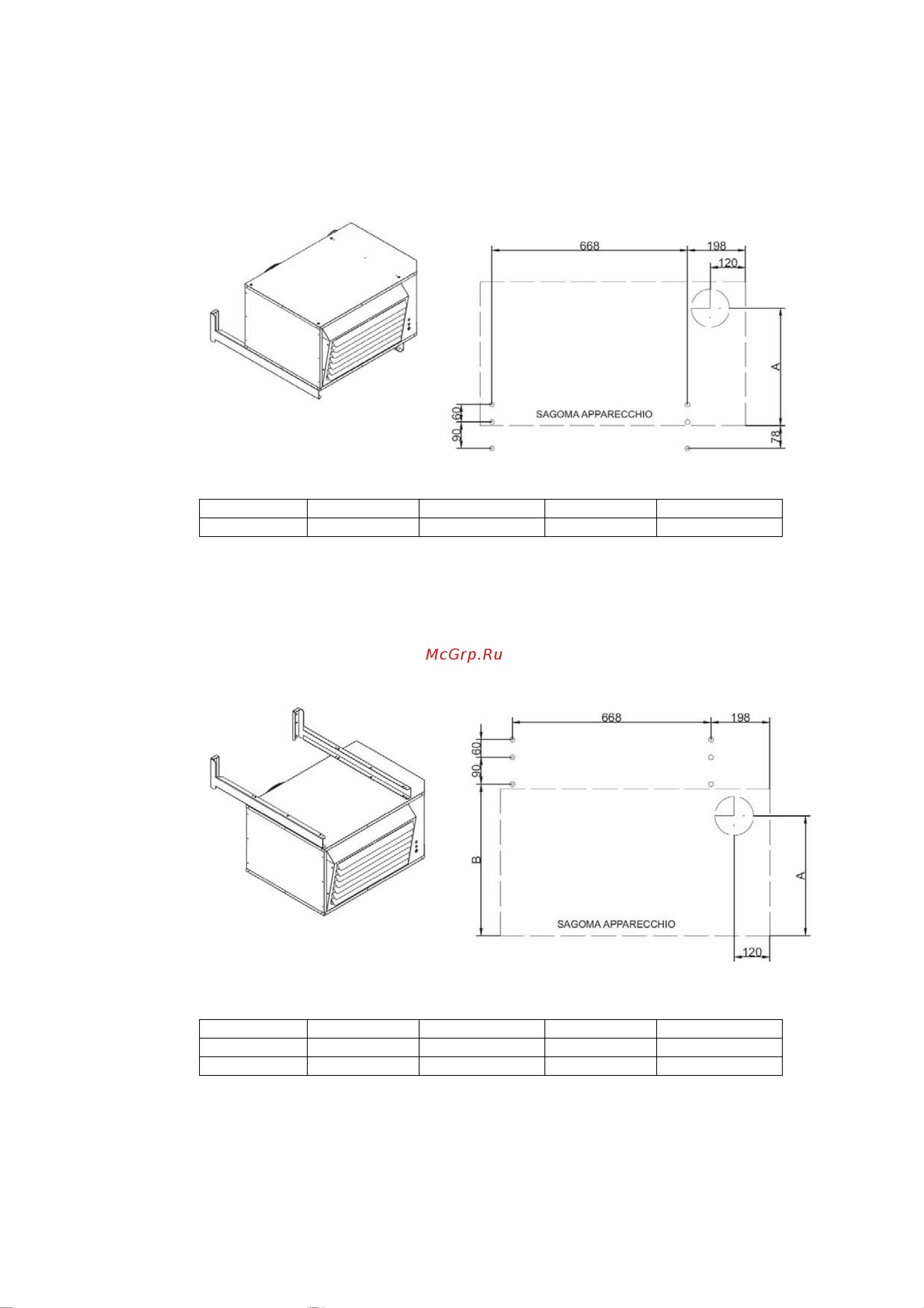

СХЕМА СВЕРЛЕНИЯ ОТВЕРСТИЙ ДЛЯ УСТАНОВКИ АППАРАТА НА
НАРУЖНОЙ/ПЕРИМЕТРАЛЬНОЙ СТЕНЕ С (РИС.13):
- коаксиальными трубами отвода дыма/отработанных газов и всасывания воздуха горения.
- кронштейнами, расположенными снизу.
Рис.13
[КОНТУРЫ АППАРАТА]
ТИП 1 2 3
А
мм 340 376 402
СХЕМА СВЕРЛЕНИЯ ОТВЕРСТИЙ ДЛЯ УСТАНОВКИ АППАРАТА НА
НАРУЖНОЙ/ПЕРИМЕТРАЛЬНОЙ СТЕНЕ С (РИС.14):
- коаксиальными трубами отвода дыма/отработанных газов и всасывания воздуха горения.
- кронштейнами, расположенными сверху.
Рис.14
[КОНТУРЫ АППАРАТА]
ТИП 1 2 3
А
мм 340 376 402
В
мм 408 448 508
