Отверстие для заправки топливной смесью.
Местоположение: крышка топливного бака.
Отверстие для заливки масла для цепи.
Местоположение: крышка отверстия для заливки масла.
Положение I зажигания — запуск двигателя.
Положение O зажигания — немедленная остановка двигателя.
Местоположение: задняя левая часть оборудования.
Запуск двигателя. Если вытянуть рычаг воздушной заслонки (сзади справа на
задней рукоятке) в направлении стрелки, можно настроить режим запуска следую-
щим образом:
― Положение первой ступени — режим запуска при прогретом двигателе (горячий
пуск)
― Положение второй ступени — режим запуска при холодном двигателе (холодный
пуск)
Местоположение: верхняя правая часть крышки воздушного фильтра.
Винт с меткой «Н» — регулировочный винт большой частоты вращения.
Винт с меткой «L» — регулировочный винт низкой частоты вращения.
Винт слева от метки «T» — винт регулировки холостого хода.
Местоположение: левая сторона задней ручки.
Показывает направление разблокировки (белая стрелка) и включения тормоза
пильной цепи (черная стрелка).
Местоположение: передняя часть кожуха цепи.
БЕНЗИНОВАЯ ЦЕПНАЯ ПИЛА FORTE TOOLS GMBH
FORTE TOOLS GMBH
12 13
БЕНЗИНОВАЯ ЦЕПНАЯ ПИЛА

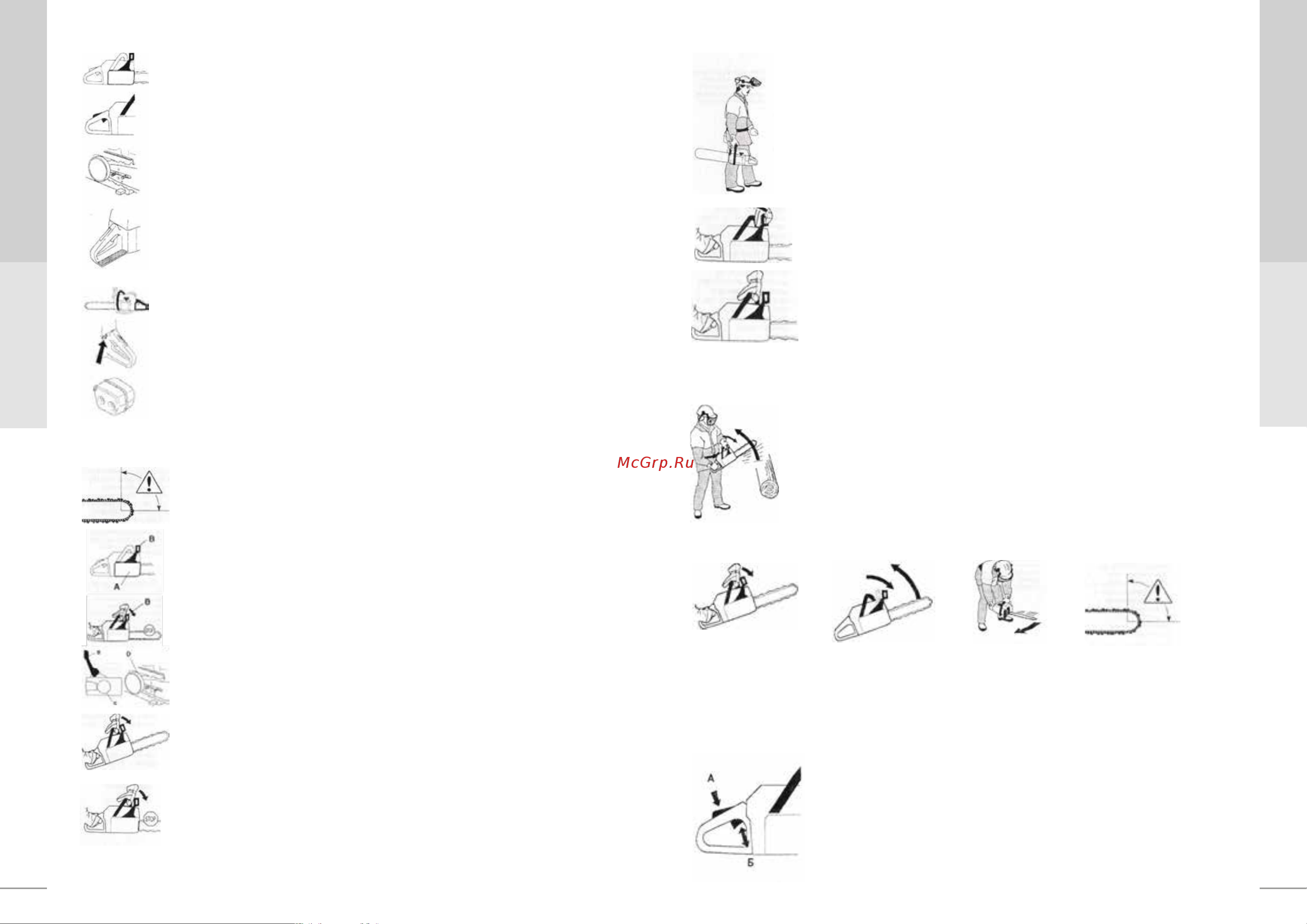

1. Тормоз цепи и рукоятка тормоза цепи
2. Блокировочный рычаг курка газа и курок газа
3. Уловитель цепи
4. Защитный элемент правой руки
5. Система подавления вибрации.
6. Выключатель
7. Глушитель
Инструкции по системе безопасности
1. Тормоз цепи и рукоятка тормоза цепи
Ваша бензопила оборудована специальным тормозом цепи, который
предназначен для моментальной остановки цепи в случае возникновения
толчка отдачи.
Будьте внимательны в работе с пилой и следите, чтобы зона отдачи
пильного полотна не касалась никаких объектов.
Тормоз цепи (А) включается вручную (левой рукой), или автоматически с
помощью инерционного механизма (в виде маятникового рычага). Рукоятка
тормоза цепи действует как противовес в момент отдачи.
Тормоз срабатывает, когда рукоятка (B) сдвигается вперед.
Данное движение приводит в действие пружинный механизм, который
зажимает ленту тормоза (С) вокруг барабана муфты сцепления (D) привода
цепи.
Рукоятка тормоза предназначена не только для приведения действия
тормоза цепи. Другое ее важное свойство заключается в том, что она не
допускает попадание левой руки на цепь при соскальзывании с передней
ручки.
Тормоз цепи можно также использовать для временной остановки пилы при
смене положения или когда нужно опустить пилу на короткое время. Всегда
следует включать тормоз цепи вручную, если есть риск, что цепь случайно
коснется кого-нибудь или какого-нибудь объекта, находящегося поблизости.
Перед переноской цепной пилы выключите двигатель, несите пилу
глушителем от себя, шина и цепь при этом должны быть направлены назад.
Желательно также надеть защитный чехол.
Для разблокировки тормоза сдвиньте защитный предохранитель обратно,
по направлению к передней ручке
Как уже упомянуто в разделе (А), толчок при отдаче может быть очень сильным
и неожиданным. В большинстве случаев отдача минимальна и тормоз цепи
срабатывает не всегда. Если это происходит, вы должны крепко держать пилу
и не дать ей вырваться из рук.
Способ срабатывания тормоза пильной цепи, вручную или автоматически, зависит от силы отдачи и
положения бензопилы по отношению к объекту, которого коснулось пильное полотно своей зоной
отдачи.
При возникновении удара отдачи, когда зона отдачи пильного полотна
находится далеко от вас, тормоз цепи сработает автоматически, под воздей-
ствием перемещения противовеса (инерционный механизм срабатывания).
Если удар отдачи не очень сильный и зона отдачи полотна недалеко от вас, тормоз цепи сработает
от движения левой руки.
При валке дерева ваша левая рука держит переднюю ручку таким образом, что она не сможет
включить тормоз цепи. в этой ситуации тормоз цепи может включиться только под действием
инерционного эффекта противовеса.
Тормоз цепи, срабатывающий под действием инерционного механизма, повышает вашу безопас-
ность, однако следует быть внимательнее при работе указанной частью пильного полотна.
2. Блокирующий рычаг газа.
Блокирующий рычаг газа служит для предотвращения случайного включе-
ния газа. При нажатии на предохранительный рычаг (А) (т.е когда вы
сжимаете ручку) он отпускает рычаг газа (Б). Когда вы освобождаете ручку,
предохранительный рычаг и рычаг газа перемещаются в их первоначальное
положение. Это перемещение осуществляется двумя независимыми
возвратными пружинами. Такое устройство обеспечивает автоматическую
блокировку газового дросселя на холостом ходу, когда вы отпускаете ручку.
