ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Внимание! Перед началом любых работ по техническому обслуживанию убедитесь, что прибор

отключен от электросети.

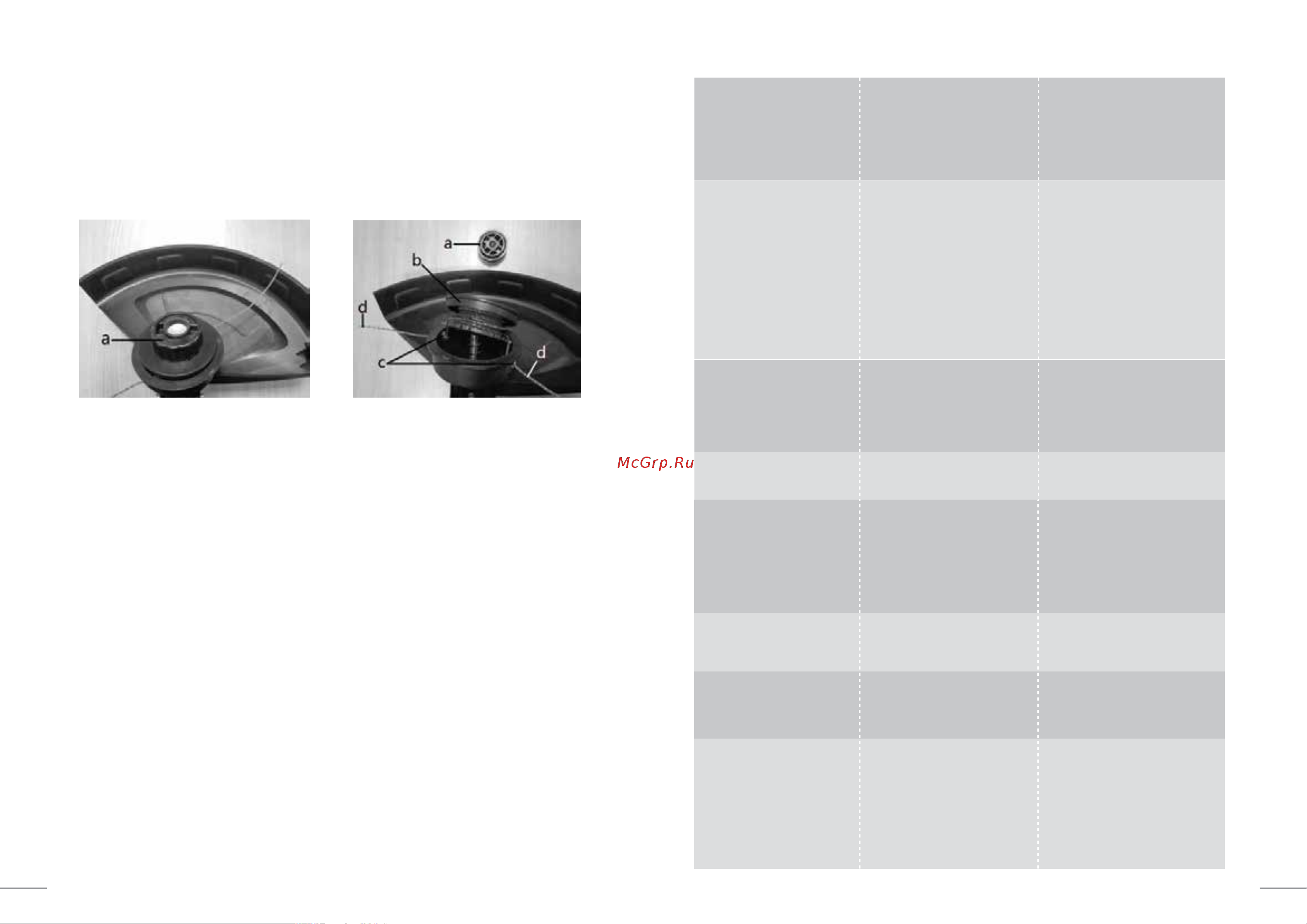

Замена катушки с леской (рис. 11 и 12)

• Извлеките вилку силового шнура из розетки сети электропитания.

• Переверните устройство так, чтобы защитный щиток был направлен вверх.

• Ослабьте ручку (a), повернув ее против часовой стрелки (если смотреть сверху), и снимите ее.

• Снимите пустую катушку (b) и тщательно очистите от пыли и остатков травы внутреннее

пространство держателя катушки.

• Вставьте новую катушку в держатель и протяните концы лески (d) сквозь боковые отверстия (c).

• Установите ручку (a) и затяните ее.

• Отрегулируйте длину лески. Для этого нажмите ручку на режущей головке и вытяните концы лески

на требуемую длину.

Рис. 12Рис. 11

ОСТОРОЖНО! Ни в коем случае не наматывайте излишек лески на пустую катушку, заменяйте

катушку целиком и используйте только оригинальные катушки. Установка лески, характеристики

которой отличаются от оригинальной лески, может привести к повреждению триммера, а также

к аннулированию гарантии.

7. Периодически очищайте вентиляционные отверстия в корпусе бытовым пылесосом на малой

мощности. Такую чистку следует проводить регулярно, не менее 2 раз в год.

8. Необходимо регулярно смазывать смазочным маслом все движущиеся части.

9. В конце каждого сезона рекомендуется проводить профилактическое техническое обслуживание

изделия в сервисном центре.

10. Запрещено разбирать триммер или самостоятельно выполнять ремонт инструмента.

Следует всегда обращаться в специализированный сервисный центр.

1. В процессе эксплуатации следить за состоянием системы охлаждения двигателя. Прорези

в корпусе электродвигателя должны быть чистыми. Эксплуатация изделия с загрязненной системой

охлаждения приводит к перегреву и поломке электродвигателя.

2. Вентиляционные отверстия на триммере должны быть чистыми и свободными от засорений.

3. Для очистки внешней поверхности изделия использовать мягкую ткань или щетку.

4. При очистке инструмента запрещается использование абразивных чистящих средств, а так же

средств, содержащих спирт и растворители.

5. Аккуратно протрите поверхность сухой или слегка увлаженной мягкой тканью. Остатки влаги

удалять мягким лоскутом ткани.

6. Запрещается мыть корпус проточной водой!

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортирование и хранение прибора должно соответсвовать указаниям манипуляционных

знаков на упаковке. Прибор должен храниться в упаковке изготовителя в закрытом помещении при

температуре от +4°С до +40°С и относительной влажности до 85% при температуре +25°С.

Срок хранения составляет 5 лет.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Повышенная вибрация

триммера при работе.

Неисправность Возможные причины Способ устранения

1. Посадочное гнездо катушки

забилось травой.

2. Разрушение катушки.

3. Неисправность

подшипников.

1. Демонтировать катушку,

прочистить посадочное гнездо.

2. Заменить катушку на новую.

3. Обратитесь в сервисный

центр.

Электродвигатель

не включается.

1. Отсутствие напряжения

в сети.

2. Выключатель неисправен.

3. Обрыв обмоток

электродвигателя.

1. Удостовериться в наличии

напряжения.

2. Обратитесь в сервисный

центр.

3. Обратитесь в сервисный

центр.

Работа электродвигателя

с перегрузкой.

Одновременное сгорание

якоря и статора.

Сгорание якоря или статора

с оплавлением изоляционных

втулок.

Повышенное искрение

щеток на коллекторе ротора.

1. Износ щеток.

2. Загрязнение коллектора.

3. Обрыв обмоток ротора

1. Заменить щетки.

2. Обратитесь в сервисный

центр.

3. Обратитесь в сервисный

центр.

Появление дыма

и запаха горелой изоляции.

1. Неисправность обмоток

ротора и статора.

1. Обратитесь в сервисный

центр.

Триммерная катушка

не подает леску.

Перегревание двигателя. 1. Загрязнение

вентиляционных отверстий

в корпусе.

2. Электродвигатель

перегружен.

1. Очистить инструмент

сухой щеткой.

2. Снять нагрузку,

дать время на отдых.

Двигатель не развивает

полную мощность.

1. Низкое напряжение в сети.

2. Сгорела обмотка

или обрыв в обмотке.

1. Проверьте сеть.

2. Обратитесь в сервисный

центр.

Двигатель работает,

но триммерная катушка

не вращается.

1. Обрыв вала привода.

2. Неправильно установлена

нижняя штанга.

1. Обратитесь в сервисный

центр.

2. Установить штангу

правильно.

1. Закончилась

(израсходовалась) леска.

2. Леска запуталась

на шпульку или была обмотана

слишком плотно.

3. Катушка засорилась.

4. Катушка неисправна

или повреждена.

1. Необходимо намотать

другую леску.

2. Размотать или распутать

леску. Намотать леску

на шпильку менее плотно.

3. Разобрать катушку,

прочистить и перемотать леску.

4. Заменить катушку.

Неисправность Возможные причины Способ устранения
